4.10.2 Obere Verkleidung montieren
1. Setzen Sie die obere Verkleidung in die Clip-Aufnah-
men.
2. Drücken Sie die obere Verkleidung nach unten bis sie
einrastet.
4.11

Abdeckplatte demontieren und montieren

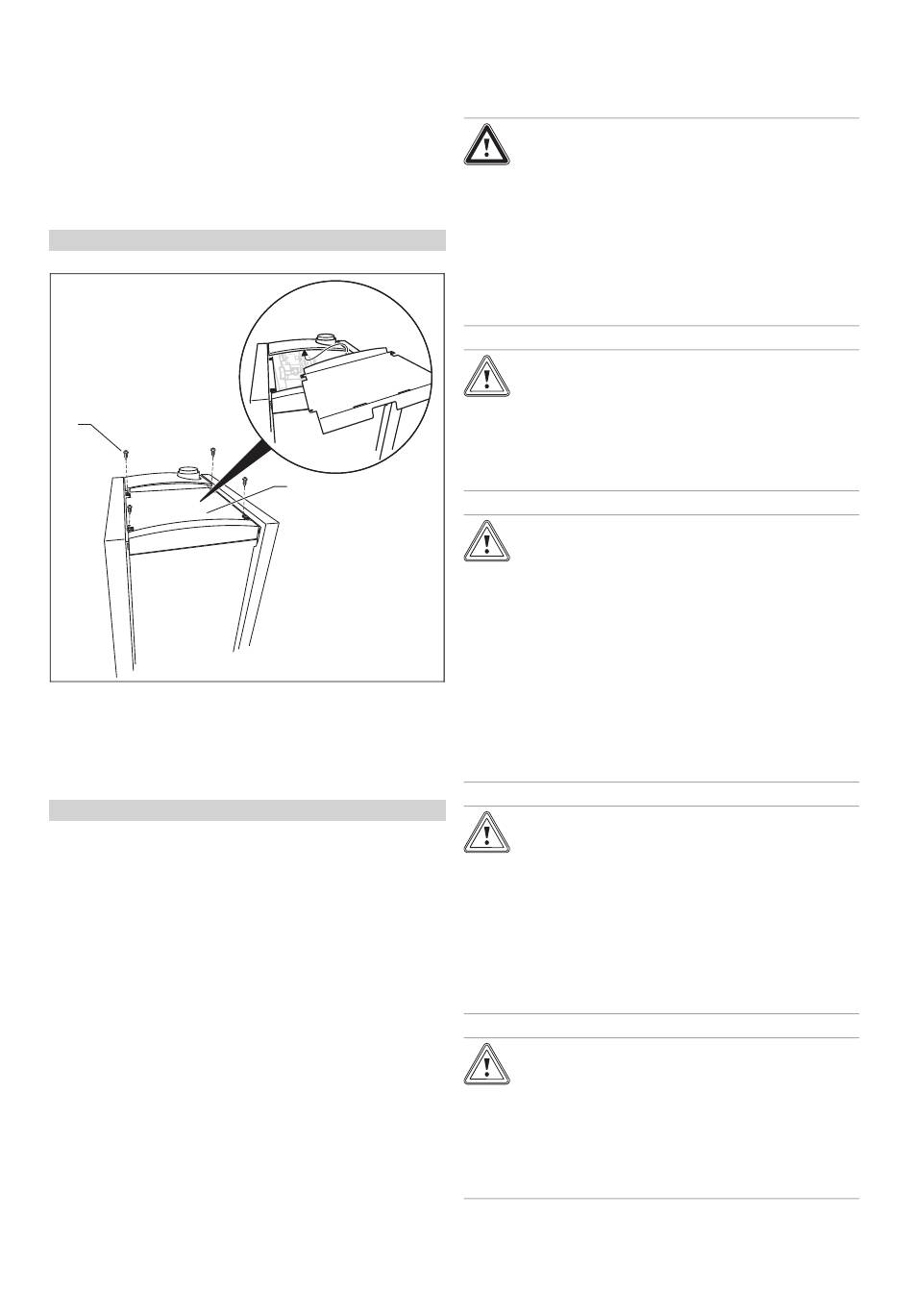

4.11.1 Abdeckplatte demontieren
Gültigkeit: VKK 476/4, VKK 656/4
2
1. Drehen Sie die Schrauben (2) heraus.
2. Heben Sie die Abdeckplatte an und ziehen Sie sie nach
vorn heraus.
4.11.2 Abdeckplatte montieren
Gültigkeit: VKK 476/4, VKK 656/4
1. Schieben Sie die Abdeckplatte unter die hintere obere
Verkleidung und legen Sie sie ab.
2. Drehen Sie die Schrauben herein.
4.12 Frontverkleidungen demontieren und
montieren
4.12.1 Frontverkleidungen demontieren
1. Falls die Frontklappe geöffnet ist, schwenken Sie die
Frontklappe nach oben.
2. Ziehen Sie die Frontverkleidungen jeweils nach vorn
ab.
4.12.2 Frontverkleidungen montieren
▶
Setzen Sie die Frontverkleidung jeweils mit den Rastbol-
zen an beiden Seiten in die Vertiefungen der Seitenteile
und drücken Sie sie auf das Produkt, so dass die Rast-
bolzen hörbar einrasten.
0020258610_01 ecoVIT exclusiv Installations- und Wartungsanleitung
1
5 Installation
5.1

Voraussetzungen

Gefahr!
Verbrühungsgefahr und/oder Risiko von
Sachschäden durch unsachgemäße
Installation und dadurch austretendes
Wasser!
Spannungen in Anschlussleitungen können
zu Undichtigkeiten führen.
▶
Montieren Sie die Anschlussleitungen
spannungsfrei.
Vorsicht!
Risiko eines Sachschadens durch Wärme-
übertragung beim Löten!
▶
Löten Sie an Anschlussstücken nur, so-
lange die Anschlussstücke noch nicht mit
den Wartungshähnen verschraubt sind.
Vorsicht!
Risiko eines Sachschadens durch Korro-
sion
Durch nicht diffusionsdichte Kunststoffrohre
in der Heizungsanlage dringt Luft ins Heiz-
wasser. Luft im Heizwasser verursacht Korro-
sion im Wärmeerzeugerkreis und im Produkt.
▶
Wenn Sie in der Heizungsanlage Kunst-
stoffrohre verwenden, die nicht diffusions-
dicht sind, dann stellen Sie sicher, dass
keine Luft in den Wärmeerzeugerkreis ge-
langt.
Vorsicht!
Risiko eines Sachschadens durch Rück-
stände in den Rohrleitungen!
Schweißrückstände, Dichtungsreste,
Schmutz oder andere Rückstände in
den Rohrleitungen können das Produkt
beschädigen.
▶
Spülen Sie die Heizungsanlage gründlich
durch, bevor Sie das Produkt installieren.
Vorsicht!
Risiko eines Sachschadens durch Ver-
änderungen an bereits angeschlossenen
Rohren!
▶
Verformen Sie Anschlussrohre nur, so-
lange sie noch nicht am Produkt ange-
schlossen sind.
▶
Montieren Sie bauseits ein Sicherheitsventil.

Installation 5
