4 Montage
4.4

Anforderung an den Aufstellort

> Wählen Sie den Aufstellort so, dass eine zweckmäßige
Leitungsführung (Gaszufuhr, Wasserzu- und ablauf) erfol-
gen kann.
> Montieren Sie das Produkt nicht über einem Gerät, des-
sen Benutzung den Gas-Durchlaufwasserheizer beschädi-
gen könnte (z. B. über einem Herd, von dem Fettdämpfe
ausgehen).
4.5 Produktverkleidung demontieren und
montieren
Zur Montage und Wartung des Gas-Durchlaufwasser heizers
müssen Sie die Produktverkleidung abnehmen und nach
Beendigung der Arbeiten wieder aufsetzen.

Produktverkleidung demontieren

11

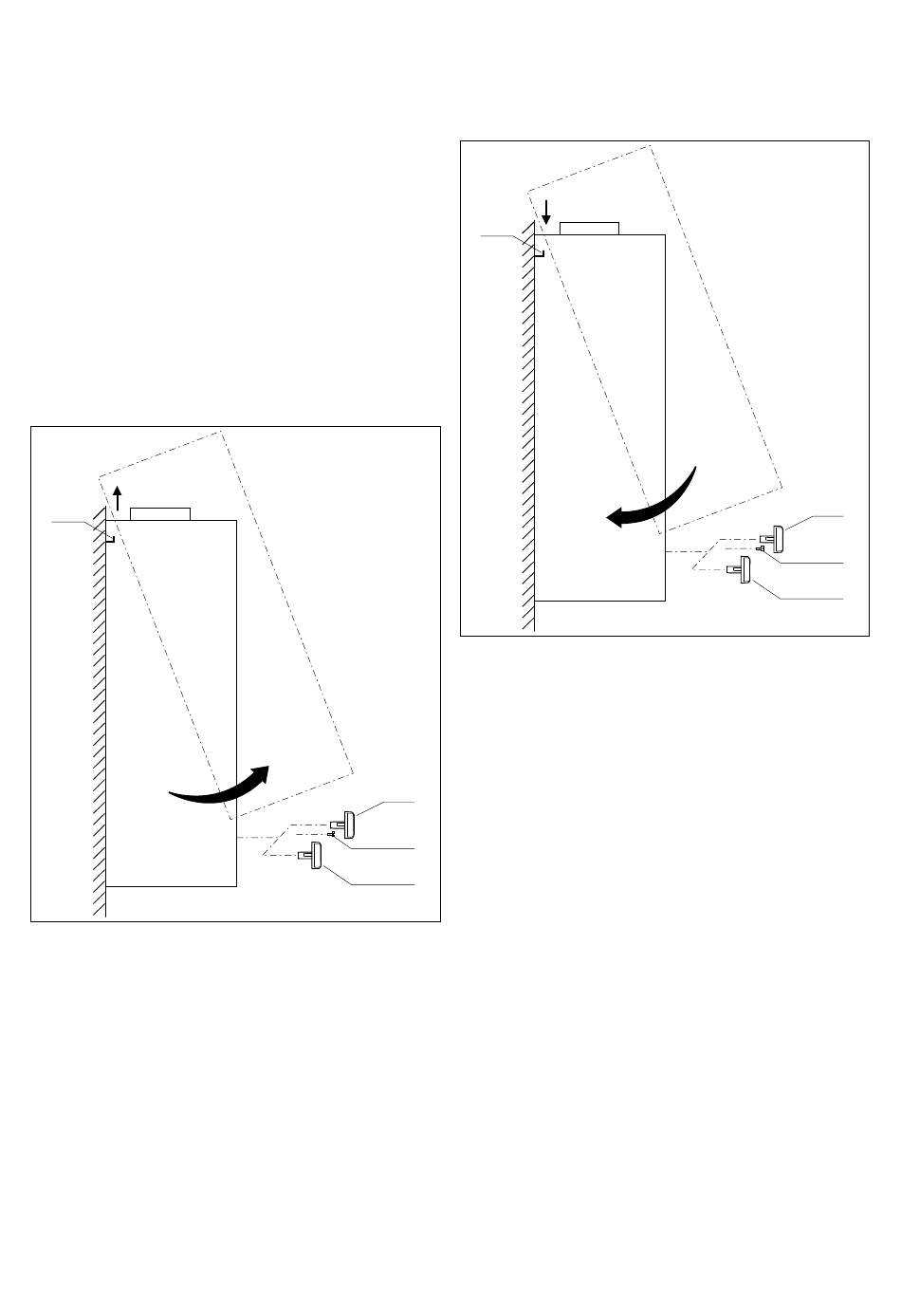

4.4 Produktverkleidung demontieren
> Ziehen Sie den Temperaturwählerknopf (1) von der Tem -
peraturwählerspindel und den Leistungsdrehschal-
terknopf (9) ab.
> Entfernen Sie die Schraube (10) unterhalb der Tempe-
raturwählerspindel.
> Ziehen Sie die Produktverkleidung nach vorn ab und
heben Sie ihn nach oben aus den beiden Halterungen
(11).
12

Produktverkleidung montieren

11
4.5 Produktverkleidung montieren
> Setzen Sie die Produktverkleidung von oben auf die bei-
den Halterungen (11) auf und drücken Sie sie auf die
Geräterückwand. Achten Sie dabei darauf, dass die bei-
den Laschen in den Aussparungen der Produktverklei-
dung stecken.
> Drehen Sie die Schraube (10) unterhalb der Temperatur-
wählerspindel wieder ein.
1
> Stecken Sie den Leistungsdrehschalterknopf (9) und den
Temperaturwählerknopf (1) wieder auf.
10
4.6 Produkt aufhängen
9
> Prüfen Sie, ob die Wand für das Betriebsgewicht des Pro-
dukts ausreichend tragfähig ist.
> Prüfen Sie, ob das gegebenenfalls mitgelieferte Befesti-
gungsmaterial für die Wand verwendet werden darf.
Tragfähigkeit der Wand reicht aus, mitgeliefertes
Befestigungsmaterial ist für die Wand geeignet:
> Hängen Sie das Produkt auf, wie nachfolgend beschrie-
ben.
Tragfähigkeit der Wand reicht nicht aus:
> Sorgen Sie bauseits für eine tragfähige Aufhängevorrich-
tung. Verwenden Sie dazu z. B. Einzelständer oder eine
Vormauerung.
> Wenn Sie keine tragfähige Aufhängevorrichtung herstel-
len können, dann hängen Sie das Produkt nicht auf.
Installations- und Wartungsanleitung atmoMAG 0020200893_00
