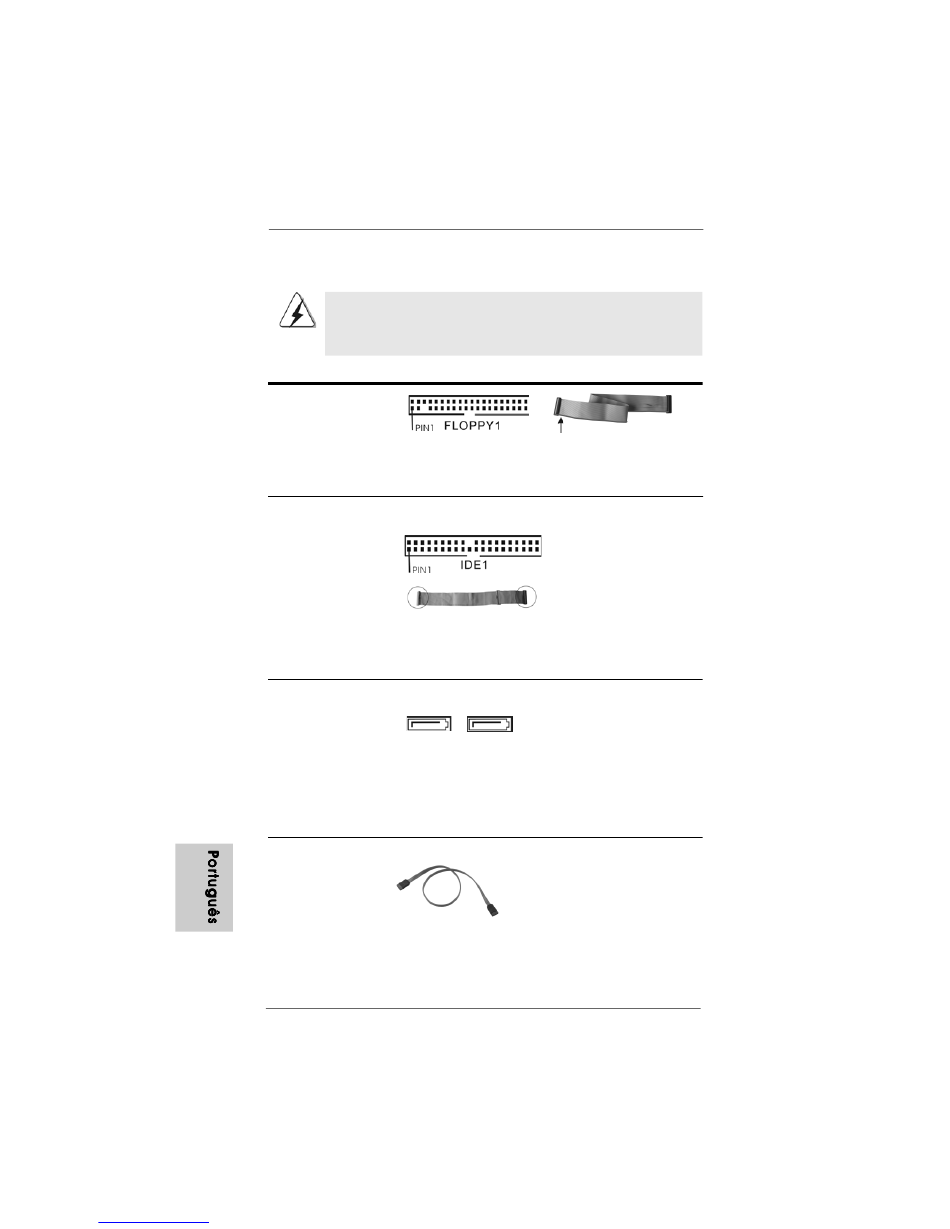

2.6 Conectores 2.6 Conectores 2.6 Conectores 2.6 Conectores 2.6 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper sobre
estes conectores. A colocação de pontos de jumper sobre os conectores
causará danos irreversíveis à placa-mãe.
Conector
Conector FDD
(FLOPPY 1, 33 pinos)
(veja a folha 2, No. 10)
Nota: Certifique-se de que o lado com listras vermelhas no cabo seja conectado ao
lado Pino 1 do conector.
Conector primário (azul)
(IDE1 de 39 pinos, veja a folha 2, No. 11)
Ligue esta ponta (azul)
à placa–mãe
Nota: Para detalhes, consulte as instruções do fornecedor do seu dispositivo
IDE.
Conectores ATAII Serial
(SATAII_1: veja a folha 2, No. 13)
(SATAII_2: veja a folha 2, No. 19)
Cabo de dados
ATA (SATA)
(opcional)
1 5 0 1 5 0
1 5 0 1 5 0 1 5 0
ASRock
manuals search engine
Figura Descrição
o lado com listras vermelhas para o Pino 1
Ligue esta ponta (preta)
aos dispositivos IDE
Cabo ATA 66/100/133 de 80 condutores
Estes dois conectores Serial
ATA (SATAII) suportam unidades
de disco rígido SATA ou SATAII
SA T AII_2
SA T AII_1
como dispositivos de armaze-
namento internos. A atual inter-
face SATAII permite uma taxa de
transferência de dados de até
3.0 Gb/s.
Tanto a saída do cabo de Serial
dados SATA pode ser
conectado ao disco rígido
SATA / SATAII quanto o
conector SATAII na placa mãe.
