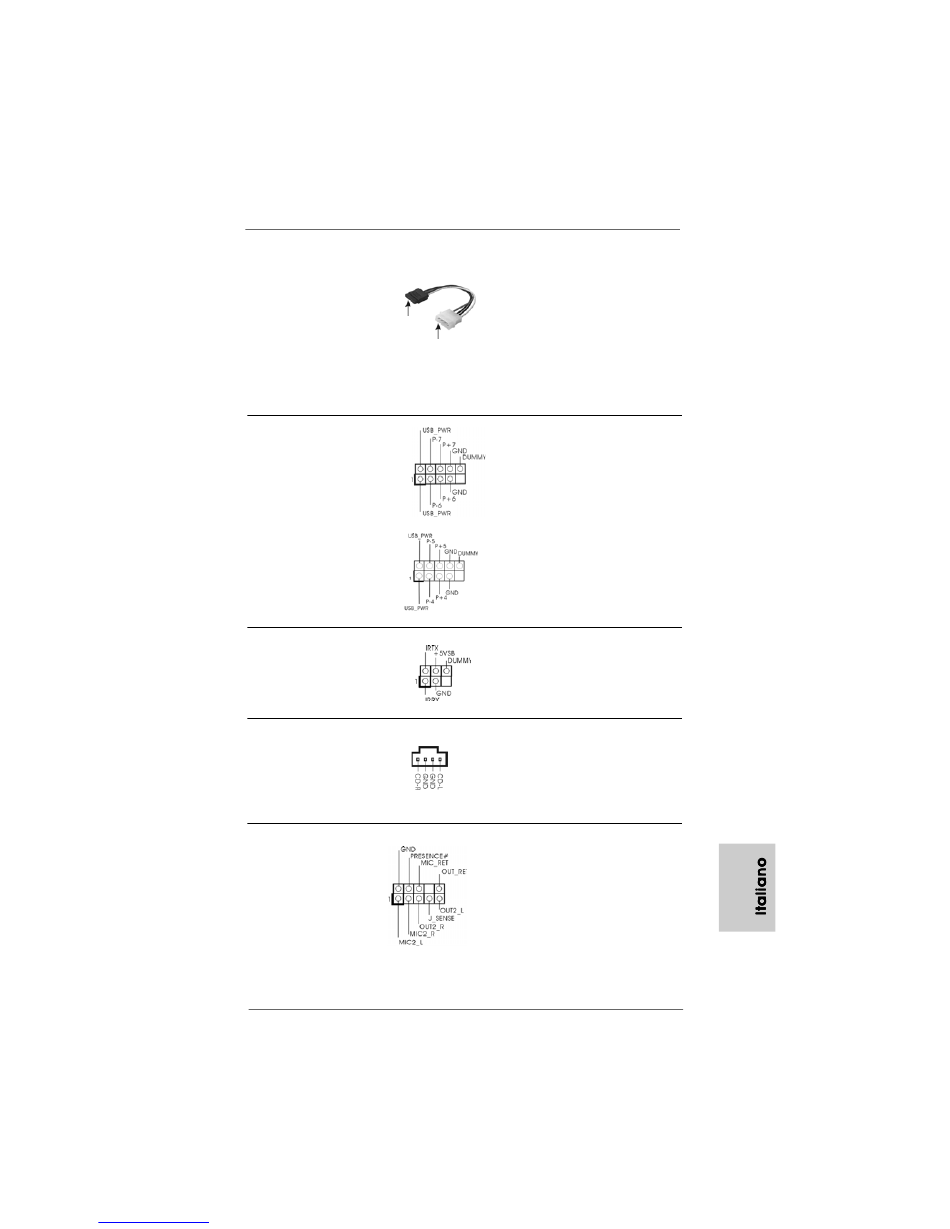

Cavo d'alimentazione
Serial ATA (SATA)
(Opzionale)
Connettere all'ailmentazione
dei dischi SATA
Collettore USB 2.0
(9-pin USB6_7)
(vedi p.2 No. 15)
(9-pin USB4_5)
(vedi p.2 No. 17)
Collettore modulo
infrarossi
(5-pin IR1)
(vedi p.2 item 8)
Connettori audio interni
(4-pin CD1)
(CD1: vedi p.2 item 25)
Connettore audio sul
pannello frontale
(9-pin HD_AUDIO1)
(vedi p.2 item 23)
ASRock
manuals search engine
Collegare l'estremità nera de
cavo di alimentazione SATA al
connettore di alimentazione del
drive. Poi connettete l'estremità
bianca del cavo di
Connettere al gruppo
alimentazione SATA al
di alimentazione
connettore power
dell'alimentatore.
Oltre alle quattro porte USB 2.0
predefinite nel pannello I/O, la
scheda madre dispone di due
intestazioni USB 2.0. Ciascuna
intestazione USB 2.0 supporta
due porte USB 2.0.
Questo collettore supporta
una wireless opzionale che
trasmette e riceve moduli
infrarossi.
Permettono di ricevere input
stereo audio da fonti di
CD1
suono come CD-ROM, DVD -
ROM,TV tuner, o schede
MPEG.
È un'interfaccia per il cavo del
pannello audio. Che consente
connessione facile e controllo
dei dispositivi audio.
AM2NF6G-VSTA Motherboard
