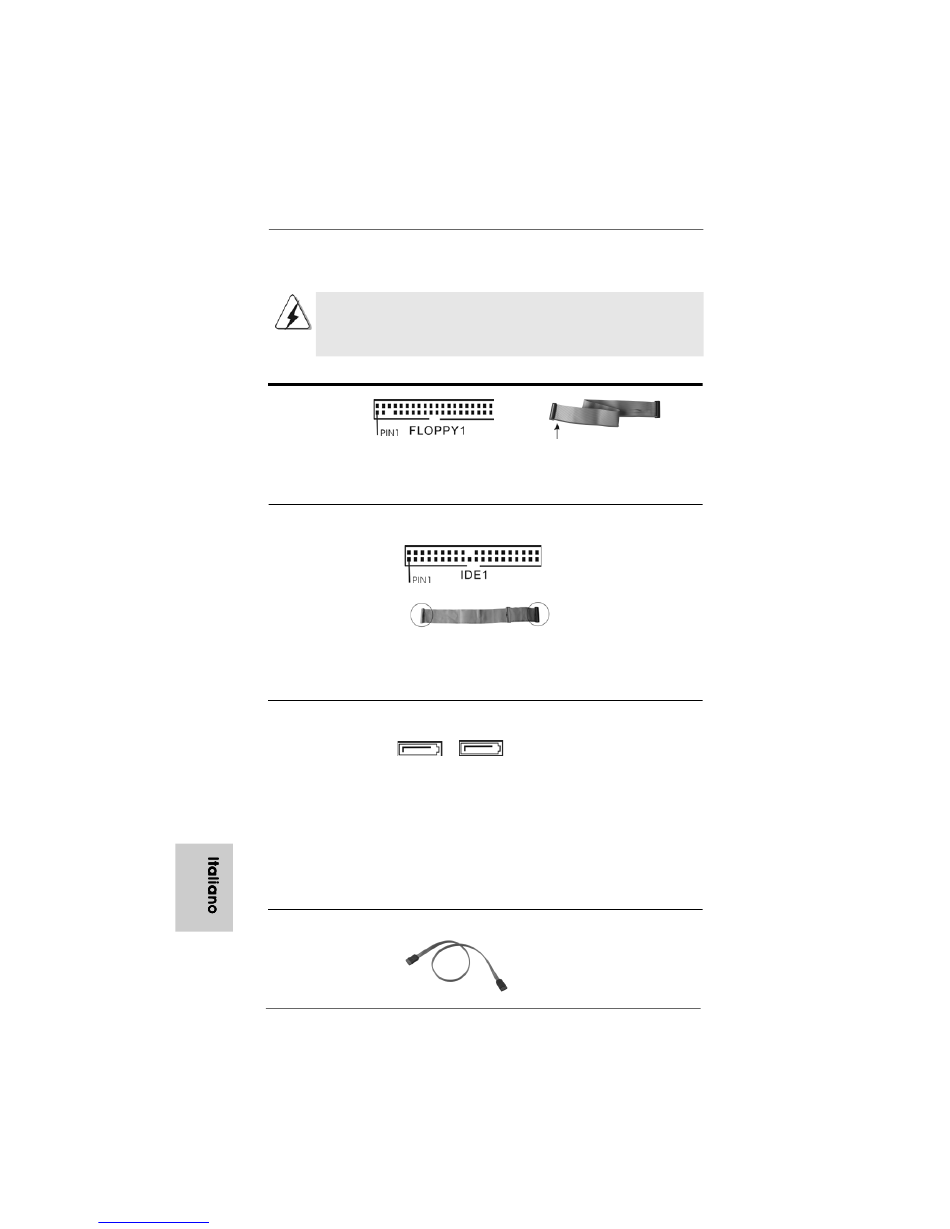

2.6 Connettori 2.6 Connettori 2.6 Connettori 2.6 Connettori 2.6 Connettori
I connettori NON sono jumpers. NON COLLOCARE i ponticelli sui
connettori. Installando dei cappucci a ponticello sui connettori si
causeranno danni permanenti alla scheda madre!
Connettori
Connettore del
Floppy disk
(33-pin FLOPPY1)
(vedi p.2 item 10)
Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1
del connettore.
Connettore IDE primario (blu)
(39-pin IDE1, vedi p.2 Nr. 11)
Connettore blu
alla schedamadre
Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori
dettagli.
Connettori Serial ATAII
(SATAII_1: vedi p.2 Nr. 13)
(SATAII_2: vedi p.2 Nr. 19)
Cavi dati Serial ATA (SATA)
(Opzionale)
1 0 4 1 0 4
1 0 4 1 0 4 1 0 4
ASRock
manuals search engine
Descrizione dei connettori
Lato del Pin1 con la striscia rossa
Connettore nero
all'hard disk drive
Cavo ATA 66/100/133 a 80 Pin
Questi due connettori Serial
ATA (SATAII) supportano le
periferiche di archiviazione
SA T AII_2
SA T AII_1
HD SATA o SATAII per le
funzioni di archiviazione
interna. ATAII (SATAII) suppo-
rtano cavi SATAII per dispositivi
di memoria interni. L'interfaccia
SATAII attuale permette velocità
di trasferimento dati fino a
3.0 Gb/s.
Entrambe le estremità del cavo
dati SATA possono collegarsi
all'hard disk SATA / SATAII o al
connettore SATAII sulla scheda
madre.
