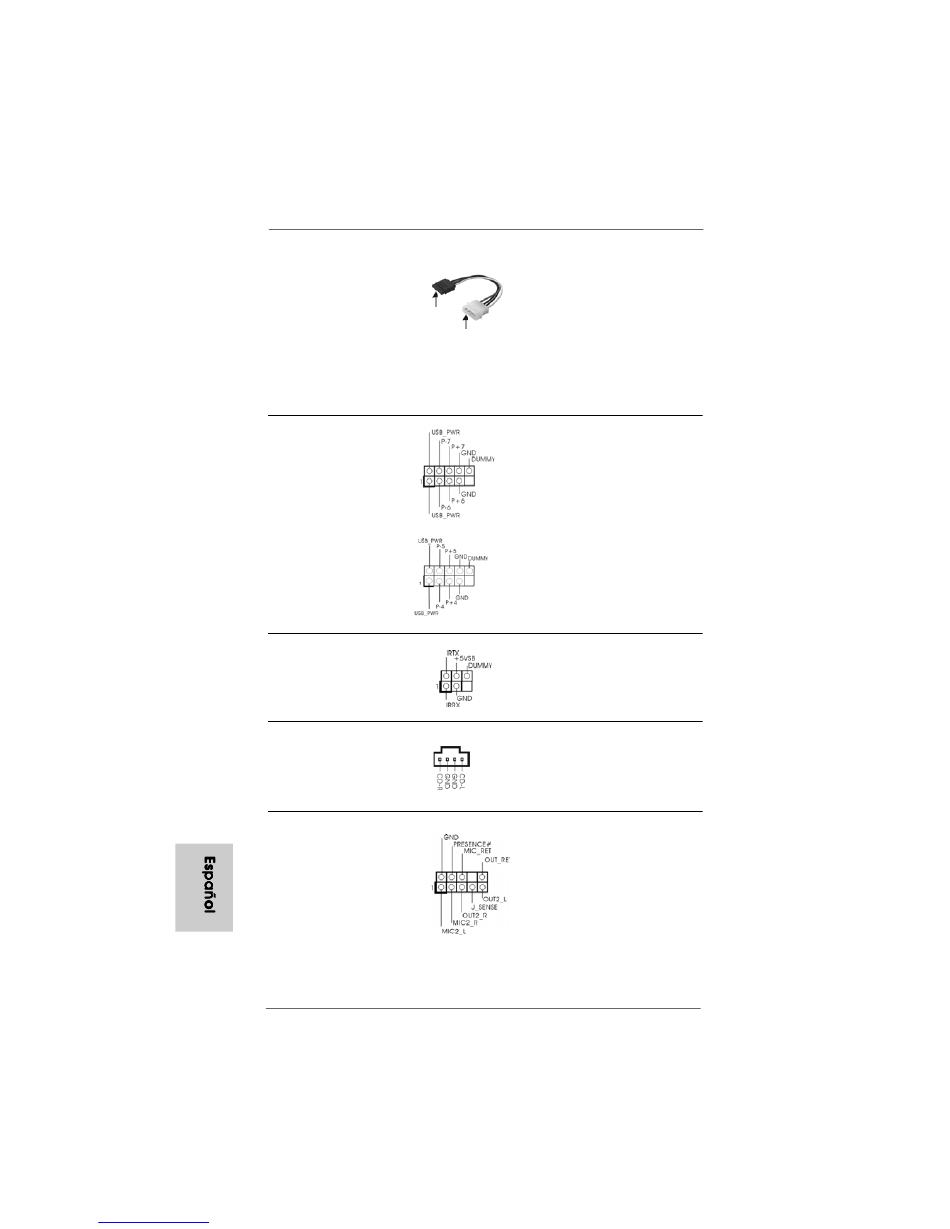

Cable de alimentación
de serie ATA (SATA)
(Opcional)
Conectar a la conexión de
alimentación del disco
Cabezal USB 2.0
(9-pin USB6_7)
(ver p.2, No. 15)
(9-pin USB4_5)
(ver p.2, No. 17)
Cabezal de módulo Infrared
(5-pin IR1)
(vea p.2, No. 8)
Conector de Audio Interno
(4-pin CD1)
(CD1: vea p.2, No. 25)
Conector de audio de panel
frontal
(9-pin HD_AUDIO1)
(vea p.2, No. 23)
1 2 8 1 2 8
1 2 8 1 2 8 1 2 8
ASRock
manuals search engine
Conecte el extremo negro del
cable de SATA al conector de
energía de la unidad. A
continuación, conecte el
Conectar a la fuente
extremo blanco del cable de
duro SATA
de alimentación
alimentación SATA a la
conexión de alimentación de la
fuente de alimentación.
Además de cuatro puertos
USB 2.0 predeterminados en el
panel de E/S, hay dos bases
de conexiones USB 2.0 en
esta placa base. Cada una de
estas bases de conexiones
admite dos puertos USB 2.0.
Soporta módulo Infrared de
transmisión y recepción
wireless.
Permite recepción de input
audio de fuente sónica como
CD1
CD-ROM, DVD-ROM, TV tuner,
o tarjeta MPEG.
Este es una interface para
cable de audio de panel frontal
que permite conexión y control
conveniente de apparatos de
Audio.
AM2NF6G-VSTA Motherboard
