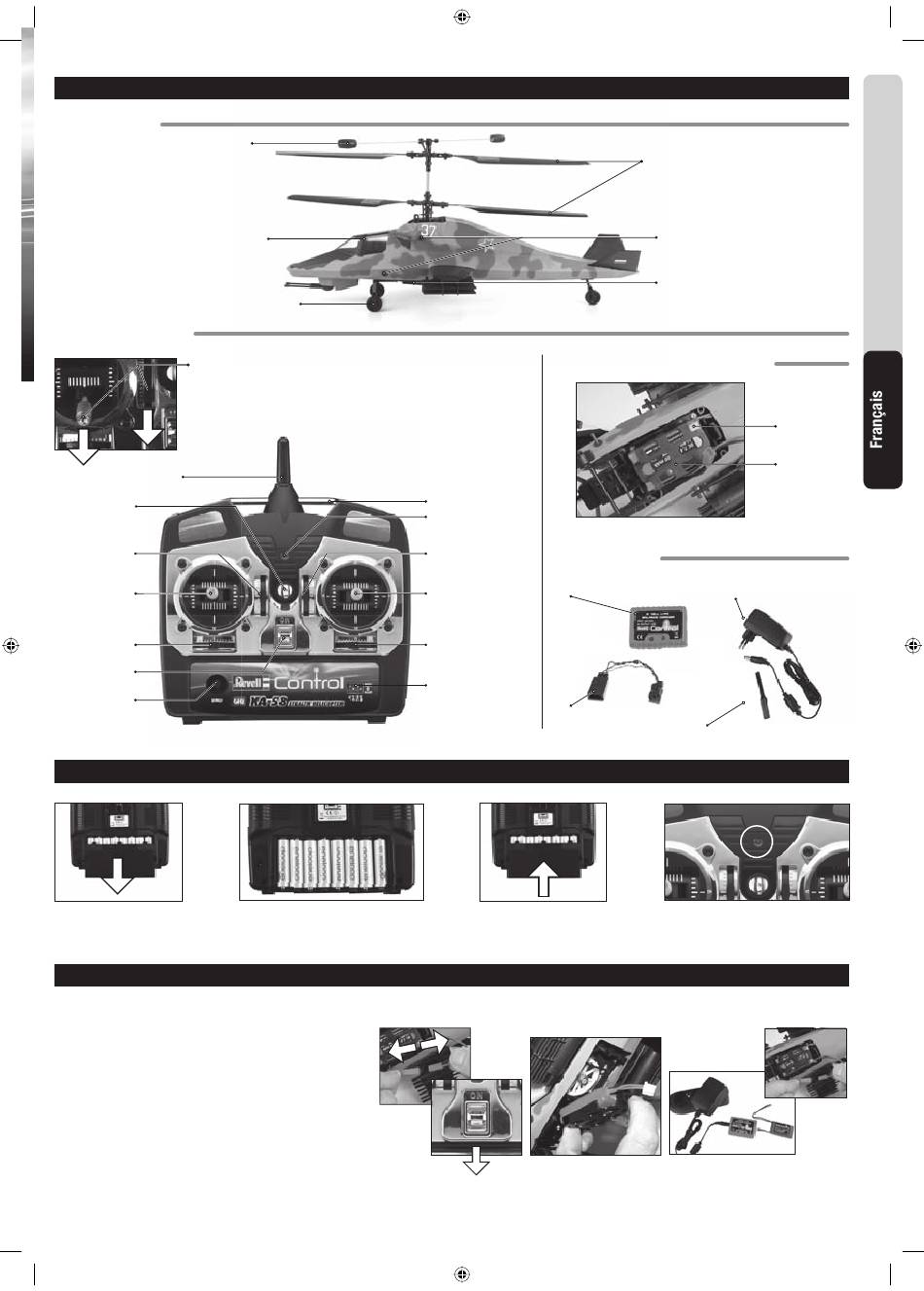

REVELL Control KA-58 STEALTH HELICOPTER Bedienungsanleitung Seite 13

HÉLICOPTÈRE :
Stabilisateur
Voyant de contrôle
TÉLÉCOMMANDE :
Position initiale
Attention : a l'allumage de la
télécommande, la manette de
vitesse et le trim d'accélération
doivent se trouver complète-
ment en bas.
Antenne
Œillet pour
la sangle
Trim d'accélération
Manette de
vitesse (throttle)/
Tourner à gauche/
à roite (lacet)
Trim de lacet
Interrupteur
ON/OFF
Bouton de synchroni-
sation (uniquement en
cas de réparation/
explication sur
Répartition des fonctions conformément au mode 2 (manette de vitesse à gauche)
Internet)
1. Pour ouvrir le couvercle du
compartiment des piles, pousser
le couvercle vers le bas.
Attention : La batterie doit refroidir entre 10 et 15 minutes avant le chargement. Autrement, la batterie de l'hélicoptère peut être endommagée. Le chargement doit être constamment surveillé.
1. Eteindre la télécommande et l'hélicoptère. Séparer les fi ches rouges du câble de
fonctionnement de l'hélicoptère (fi g. 1).
2. Débloquer le support de batterie (fi g. 2).
3. Relier le bloc d'alimentation 230 V au chargeur de l'accumulateur lithium-polymère.
Brancher le bloc d'alimentation à une prise. La LED ROUGE du chargeur s'allume.
Relier l'accumulateur lithium-polymère au chargeur. La LED VERTE s'allume (fi g.3).
Ne pas forcer.
4. Après un chargement de 60 minutes, la batterie est entièrement rechargée et la LED
VERTE s'éteint. Ensuite, la batterie doit immédiatement être séparée du chargeur.
5. Introduire la batterie dans son support et fi xer le tout dans l'hélicoptère (fi g. 4).
S'assurer que le câble ne touche pas le train d'atterrissage lors de l'atterrissage.
Après un chargement de 60 minutes environ, l'hélicoptère peut voler environ 10 minutes.
Le chargement est surveillé de manière électronique et s'arrête automatiquement après 60 minutes.
RC_Anleitung_Ka-58.indd 13 RC_Anleitung_Ka-58.indd 13
Hélicoptère et télécommande
Train d'atterrissage
Introduire les piles
2. Introduire 8 piles AA 1,5 V en respectant les
indications de polarité du compartiment des
piles.
Chargement de la batterie de l'hélicoptère
BATTERIE DE L'HÉLICOPTÈRE :
Poignée
Affi chage LED
Trim avant/arrière
Accessoires :
Vol vers l'avant/vers
Chargeur automatique de l'accumulateur
l'arrière (tangage)
Voler à gauche/à droite
(roulis)
Trim de roulis
Commutateur pour
inversion de commande
Clé à pipe (uniquement
en cas de réparation/
explication sur Internet)
3. Repousser le couvercle du
compartiment des piles vers le
haut et revisser.
fi g. 1
Système de rotor coaxial
Goupilles de fi xation du fuselage
Compartiment de la batterie sur le côté inférieur
Batterie de
l'hélicoptère
démontable
Support
démontable de
la batterie sur le
côté inférieur
Bloc d'alimentation du
lithium-polymère lithium-polymère chargeur
Clé à tête sphérique
4. Voyant allumée en vert sans interruption : la
tension est en règle. LED allumé en rouge :
batteries trop faibles, doivent être rechargées.
fi g. 2 fi g. 3
27.04.2009 16:18:57 Uhr 27.04.2009 16:18:57 Uhr
fi g. 4
13
