Dobradiça central
DOBRADIÇA
CENTRAL ESQ
① ①
RF9500_User-servicing-manual.indb 9
DOBRADIÇA
CENTRAL DIR
③ ③
② ②

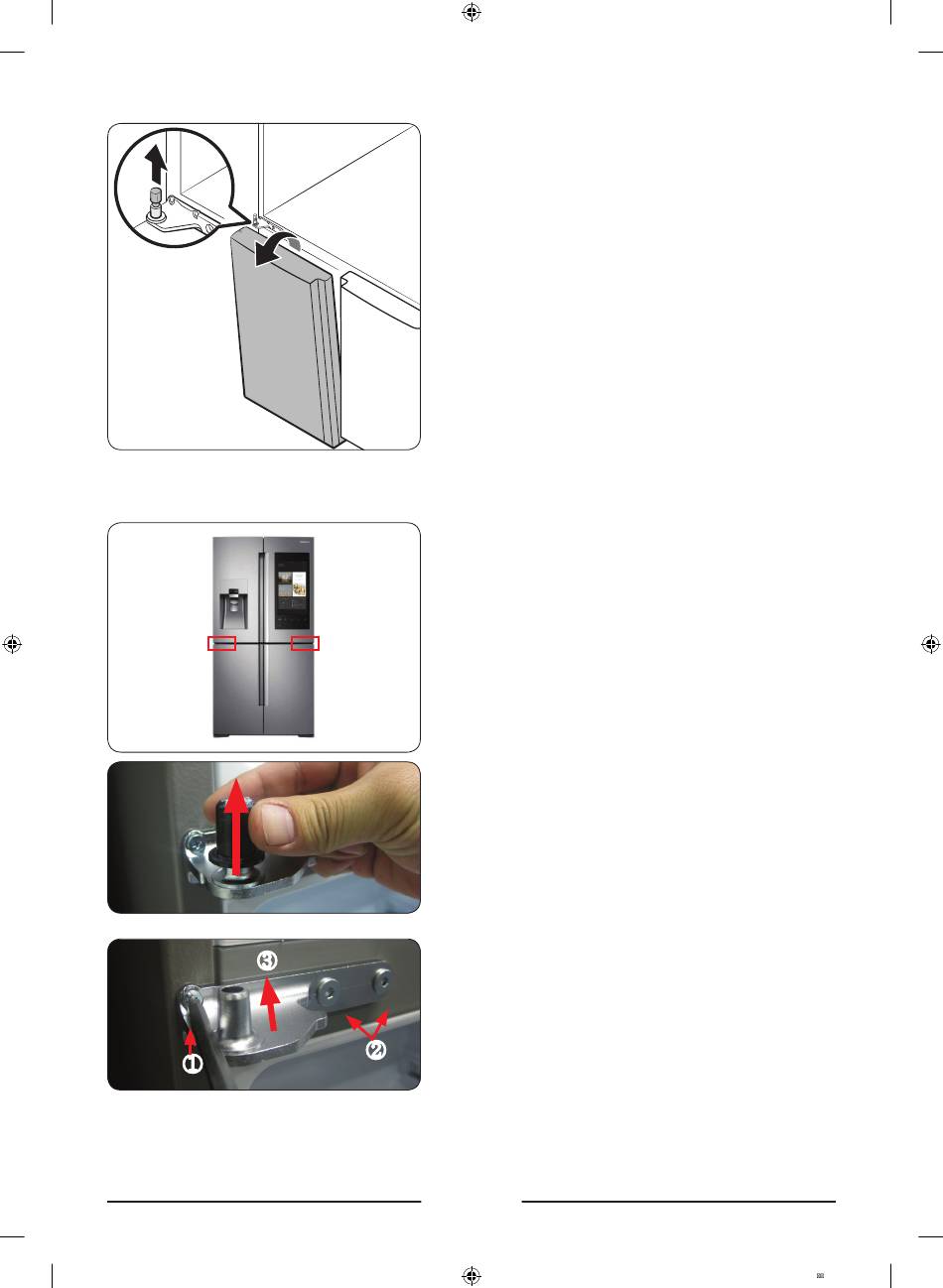

4. Puxe para trás o veio da dobradiça e, em
seguida, empurre a porta no sentido da
seta, para desapertar.
5. Incline a porta para a frente e levante-a
cuidadosamente para retirá-la. Tenha
cuidado para não tocar na dobradiça
central, pois pode danificar a porta.
6. Repita os passos anteriores para a outra
porta.
1. Levante o ilhó da dobradiça na vertical
para remover.
2. Com uma chave Phillips, remova o
parafuso (1) apertado nas dobradiças
inferiores esquerda e direita da porta.
Com uma chave sextavada de 10 mm,
remova os 2 parafusos de cabeça chata
(2). Remova as dobradiças inferiores
esquerda e direita da porta (3).
