Seite 14
Sie können den Verstärker entweder mit Hilfe von Dübeln an einer
Steinwand oder mit Holz-, bzw. Blechschrauben an einer Loch-
bzw. Holzplatte befestigen.
Zum Befestigen an einer Steinwand gehen Sie so vor:
V
:
ORBEREITUNG
Bringen Sie zwei Bohrlöcher in einer senkrecht stehenden Stein-
wand an und setzen Sie anschließend die mitgelieferten Dübel dar-
in ein.
Der erforderliche Bohrungsabstand beträgt 100 mm.
Zum Befestigen des Geräts gehen Sie dann wie folgt vor:
A
UFGABE
1.
Legen Sie das Gerät so an der Montagefläche an, dass dessen
Bohrlöcher genau über den beiden Dübeln liegen. Eingang und
Ausgang des Geräts müssen dabei nach unten zeigen.
2.
Schrauben Sie nun das Gerät mit den im Lieferumfang befind-

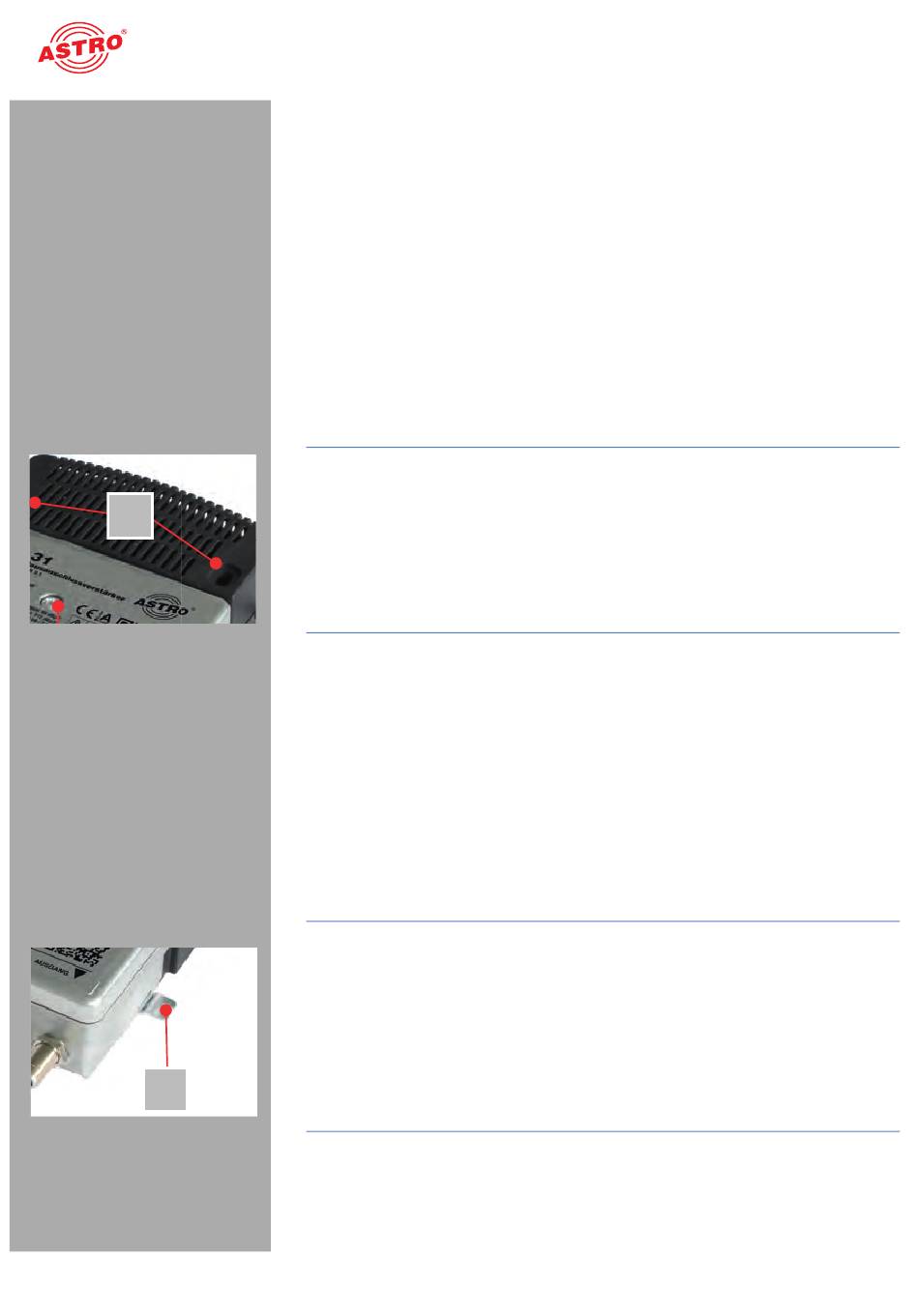

lichen Schrauben fest (Bohrlöcher [4] im Gerät, siehe links).
E
:
RGEBNIS
Das Gerät ist nun befestigt und kann angeschlossen werden.
Zum Befestigen an einer Loch- oder Holzplatte gehen Sie so vor:
V
:
ORBEREITUNG
Bringen Sie zwei Bohrlöcher in einer Holzplatte an oder nutzen Sie
die vorhandenen Bohrungen in einem Lochblech.
Der erforderliche Abstand beträgt 130 mm.
Zum Befestigen des Geräts gehen Sie dann wie folgt vor:
A
UFGABE
1.
Legen Sie das Gerät so an der Montagefläche an, dass die
Befestigungslaschen außen am Gehäuse genau über den
Bohrungen der Platte liegen. Eingang und Ausgang des Geräts
müssen dabei nach unten zeigen.
2.
Schrauben Sie nun das Gerät mit Holz- bzw. Blechschrauben
fest (Bohrlöcher [5] im Gerät, siehe links).
E
:
RGEBNIS
Das Gerät ist nun befestigt und kann angeschlossen werden.
Montieren
Betriebsanleitung MÜP1 O -
Montieren
Version 08-2019A
