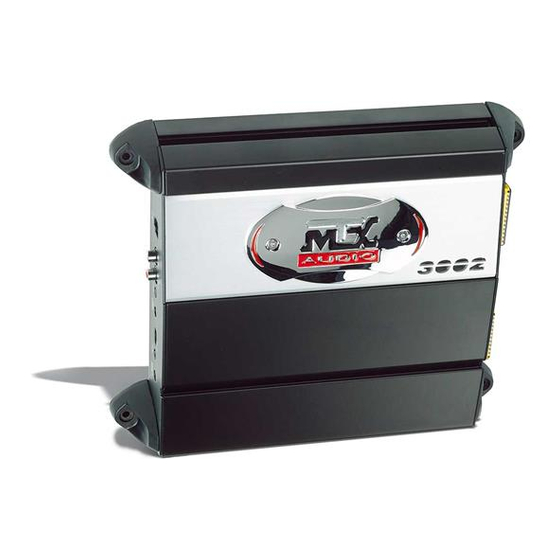

MTX Audio MXA-Serie Bedienungsanleitung
2-channel
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für MTX Audio MXA-Serie
Inhaltszusammenfassung für MTX Audio MXA-Serie
- Seite 6 WIRING DIAGRAM (CHARGING SYSTEM) 1 Farad Stiffening Capicitor...
- Seite 7 WIRING DIAGRAM (5.1 SURROUND SOUND EXAMPLE)
- Seite 8 WIRING DIAGRAM (SINGLE 4-CHANNEL AMPLIFIER SYSTEM)
- Seite 9 WIRING DIAGRAM (MULTI AMPLIFIER SYSTEM)
- Seite 26 FEAUTURES • Patentiertes Netzteil und Endstufe auf dem neuesten Stand der Technik • Massiver Kühlkörper aus stranggepresstem Aluminium garantiert maximale Temperaturkon trolleund absolute Zuverlässigkeit. • Hoch-/Tiefpass-Crossover-Einheit ist von 40-350 Hz, 12 dB/Okt. einstellbar und bietet maximale Flexibilität beim Systemdesign. • Stereo-Verstärkungskontrolle ermöglicht präzise Anpassung Ihres Verstärkers an das Radio. •...
-
Seite 27: Fernbedienungs-Verstärkungsregler
2. Schließen Sie den Verstärker an die Fernbedienung an. Verbinden Sie den Fernbedienungseingang am Verstärker mit dem Fernbedienungsausgang am Autoradio (nur bei Verwendung von RCA-Steckern), um den Verstärker durch den Ein-/Aus- Schalter des Autoradios ein- und ausschalten zu können. Wenn das Autoradio nicht über einen Fernbedienungsausgang verfügt, schließen Sie ihn an eine geschaltete 12-Volt-Quelle (wie den Zündschalter) an. - Seite 28 SYSTEMEINSTELLUNG (ANPASSUNG DES EINGANGSVERTSÄRKUNGSREGLERS) Die Funktion des Eingangsreglers (GAIN) an der Eingangskonsole besteht darin, das Aus- gangssignal des Autoradios an den Eingang des Verstärkers anzupassen. Die Ausgangsspan- nung der jeweiligen Autoradios kann unterschiedlich sein. Manche Autoradios haben eine Ausgangsspannung von 200 mV, andere hingegen 5 Volt oder mehr. Wegen dieser Variationen besitzt der Verstärker einen verstellbaren Verstärkungsregler, der den Bereich zwischen 100 mV und 5 Volt abdeckt.
-
Seite 29: Systemeinstellung (Crossover-Anpassung)
SYSTEMEINSTELLUNG (CROSSOVER-ANPASSUNG) Hinweis: Wenn Sie den Fernbedienungs-Verstärkungsregler verwenden, müssen Sie dies beim Einstellungsverfahren für den Subwoofer-Verstärker mit einberechnen. Sie sollten das System bei eingestecktem Fernbedienungs-Verstärkungsregler einstellen, wobei der Niveauregler ganz nach unten (gegen den Uhrzeigersinn) gedreht ist. Der Fernbedienungs-Verstärkung- sregler funktioniert nur, wenn Sie die Tiefpass-Crossoverkonfiguration (LPF) gewählt haben. Crossover-Bereich Der Verstärker besitzt eingebaute Hoch-/Tiefpassfilter, die man dadurch umgehen kann, indem man den Schalter in die Position FR schiebt. - Seite 30 PROBLEMLÖSUNGEN 1. Kein Strom: Prüfen Sie, ob das Masseskabel, +BATT und die Fernbedienung fest am Verstärker angeschlossen sind, dass die Verbindung am Pluspol der Batterie sicher ist, dass der Fernbedienungsregler fest im Autoradio eingesteckt ist und dass sowohl die Sicherung an der Batterie als auch die am Verstärker in Ordnung sind.
-
Seite 31: Heulgeräusche, Die Bei Beschleunigung Zunehmen
4. Kein Sound auf einer Seite: Prüfen Sie die Lautsprecheranschlüsse, Eingangsan- schlüsse, den Balanceregler am Autoradio, und prüfen Sie dann mit einem digitalen Multime- ter, ob beim Lautsprecher ein Kurzschluss vorliegt. 5. Niedrige Lautstärke bei Radio und CD: Prüfen Sie den Fader-Regler des Radios und die Eingangsempfindlichkeit des Verstärkers. - Seite 32 Body Copy...
