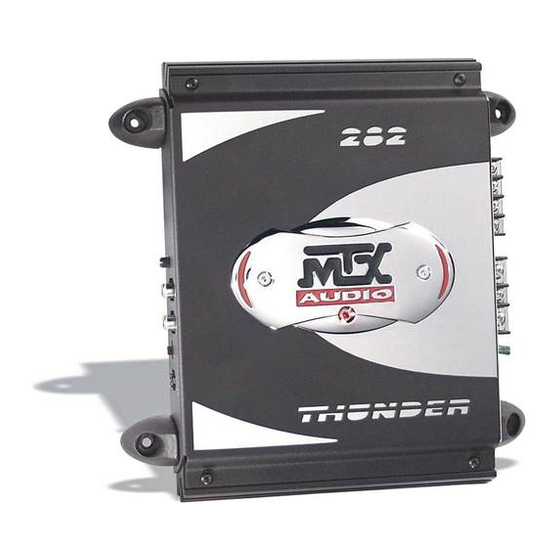

- Seite 1 POWER AMPLIFIER OWNER’S MANUAL...
-
Seite 2: How To Use This Manual
• Bridgeable Circuit Design of the Following United States of America • Buffered RCA Output for Daisy-Chaining on your purchase of a new MTX Audio If you are installing this amplifier yourself, we rec- Patents: #5,598,325, #5,631,608, #5,783,970 Multiple Amplifier... -
Seite 3: Installation
POWER AMPLIFIER OWNER’S MANUAL Installation Adjusting the Gain Typical Speaker Wiring Configurations 1. Turn the gain control on the amplifier all the way Any deviation from the connection specifications recommended may cause serious damage to the amplifier, down. speakers and/or vehicle electrical system. Please double-check the connection before turning the system on. Stereo Amplifier 1. - Seite 4 POWER AMPLIFIER OWNER’S MANUAL 1. RCA Input Jacks – These RCA input jacks are for use with source units that have RCA or Line Level Input Panel Layout Outputs. An independent set of jacks are provided on the Thunder404 for front and rear stereo inputs. A source unit with a minimum level of 200mV is required for proper operation.
- Seite 5 POWER AMPLIFIER OWNER’S MANUAL 1. Fuses – For convenience, all amplifiers utilize ATC type fuses. For continued protection in the event that Output Panel Layout a fuse blows, replace the fuse only with the same value. Caution: The power fuses on the amp are for protecting the amp against overdrive. To protect the vehicle’s electrical system, an additional fuse is required within 18"...
-
Seite 6: Caractéristiques
Nous voulons tout faire pour assurer que vous • Mise sous tension/hors tension acoustiquement • Faisceau de fils à codage couleur pour l’installa- amplificateur MTX Audio Thunder! MTX a été obtenez la haute performance continue de votre transparente tion d’entrée au niveau haut-parleur depuis longtemps un leader dans l’industrie... -
Seite 7: Réglage Du Volume
POWER AMPLIFIER OWNER’S MANUAL Installation Réglage du volume Haut-parleur standard Branchements 1. Baissez complètement le gain sur l’ampli. Tout écart par rapport aux préconisations de raccordement risque de faire subir de graves dommages à l’am- plificateur, aux hauts-parleurs ou au circuit électrique du véhicule. Vérifier les raccordements avant de mettre le 2. - Seite 8 POWER AMPLIFIER OWNER’S MANUAL 1. RCA jacks d’entrée - Ces jacks d’entrée sont pour usage avec les unités de source qui ont les sorties Agencement du panneau d’entrée RCA ou Line Level. Un ensemble indépendent de jacks est fourni sur le Thunder404 pour les entrées stéréo avant er arriére: Une unite de source avec un niveau minimum de 200mV est exigée pour bon fonctionnment.
- Seite 9 POWER AMPLIFIER OWNER’S MANUAL 1. Fusibles - Pour plus de commodité, tous les amplis Thunder utilisent des fusibles du type ATC. Pour une Branchements sur connecteur de sortie protection continue, remplacez tout fusible grillé par un fusible du même calibre. Attention - Les fusibles d’alimentation de l’ampli servent à...
-
Seite 10: Como Usar Este Manual
Como queremos asegurar que usted reciba un alto 5,631,608, N° 5,783,970 de amplificadores en cadena margarita Thunder MTX Audio! MTX viene siendo el rendimiento continuo de su amplificador Thunder • Encendido y apagado sin altibajos acústicos • Paquete de cables clasificados por color para la líder en la industria de gabinetes de altopar-... -
Seite 11: Instalación
POWER AMPLIFIER OWNER’S MANUAL Instalación Ajuste de los Altavoz típico controles de ganancia Configuraciones de las conexiones eléctricas Toda desviación de las especificaciones de conexión recomendadas puede causar graves daños al amplifi- 1. Ajuste los controles de ganancia del amplificador cador, a los altavoces y/o al sistema eléctrico del vehículo. - Seite 12 POWER AMPLIFIER OWNER’S MANUAL 1. Jacks de Entrada RCA – Estos jacks de entrada RCA son para usar con unidades que tienen RCA o Diagrama del panel de entrada Salidas de Línea Nivelada. El Thunder404 provee un set de jacks independiente para entradas estereofónicas delanteras y traseras.
- Seite 13 POWER AMPLIFIER OWNER’S MANUAL 1. Fusibles - Por conveniencia, todos los amplificadores utilizan fusibles tipo ATC. Para obtener protección Diagrama de la placa de salida continua en caso de que se funda un fusible, reemplace el fusible solamente con otro del mismo valor. Precaución- Los fusibles en el amplificador son para protegerlo contra una sobrecarga.
-
Seite 14: Wir Gratulieren
Kauf Wir wollen sicherstellen, dass Sie aus Ihrem MTX • Akustisch nahtloses Ein-/Ausschalten • Farbcodierter Kabelsatz zur Installation des des neuen MTX Audio Thunder-Verstärkers! Thunder immer die Höchstleistung herausholen und • Justierbare Eingangsempfindlichkeit Lautsprechereingangs MTX ist schon seit langem führend auf dem empfehlen deshalb, den Einbau von einem •... -
Seite 15: Fehlersuche
POWER AMPLIFIER OWNER’S MANUAL Installation Einstellen der Typischer Lautsprecher Verstärkungsregler Anschlusskonfigurationen Jegliche Abweichung von den empfohlenen technischen Anschlussdaten kann erhebliche Schäden am 1. Drehen Sie die Verstärkungsregler auf dem Verstärker, an den Lautsprechern und/oder am elektrischen System des Fahrzeugs verursachen. Bitte über- Verstärker ganz aus. -
Seite 16: Eingangskonsolen-Layout
POWER AMPLIFIER OWNER’S MANUAL 1. RCA Eingangsbuchsen – RCA Eingangsbuchsen zum Gebrauch mit Quellgeräten mit RCA oder Eingangskonsolen-Layout Linienpegel-Ausgangsignale. Getrennte Sets von Buchsen werden mit dem Thunder404 für die vorderen und hinteren Stereoeingänge geliefert. Zum richtigen Betrieb ist ein Quellgerät mit einem Pegel von 200mV erforderlich. -
Seite 17: Ausgangskarte - Abbildung
POWER AMPLIFIER OWNER’S MANUAL 1. Sicherung: Alle Verstärker verwenden ATC-Sicherungen. Durchgebrannte Sicherungen sollten zu Ihrem Ausgangskarte - Abbildung Schutz durch gleiche Sicherungen mit demselben Wert ersetzt werden.Vorsicht - Die Sicherungen am Verstärker dienen zum Schutz des Verstärkers gegen Überlastung. Zum Schutz des elektrischen Systems des Fahrzeugs ist eine zusätzliche Sicherung am 12V+ Kabel maximal 50 cm von der Batterie entfernt erforderlich. -
Seite 18: Warranty
NOTES Warranty All MTX Audio Thunder Amplifiers purchased in the United States from an authorized MTX dealer are guaranteed against defects in material and workmanship for a period of three years from the date purchased by the end user if the product is installed by an authorized MTX dealer, and one year if installed by the consumer. - Seite 19 The Pointe at South Mountain 4545 East Baseline Road Phoenix, AZ 85042 602-438-4545 800-CALL MTX mtx.com © 2003 MTX. All rights reserved. MTX and Thunder are trademarks of MTX. MTX001341 RevB 6/03 NDM295 Due to continual product development, all specifications are subject to change without notice.
