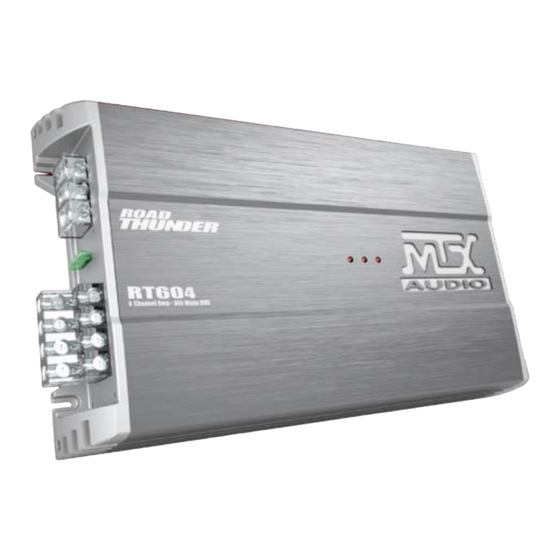

MTX Audio ROAD THUNDER RT604 Bedienungsanleitung
4 channel class-ab power amplifier
Verwandte Anleitungen für MTX Audio ROAD THUNDER RT604
Inhaltszusammenfassung für MTX Audio ROAD THUNDER RT604
-
Seite 14: Technische Daten
www.mtx.com - www.mtx.eu.com Einleitung Vielen Dank, dass Sie sich für MTX entschieden haben. Mit einem MTX Verstärker, Lautsprechern, Subwoofer und StreetWires Verkabelung erreichen Sie das optimale Klangerlebnis. Technische Daten • 4-Kanal Class-AB Verstärker • CEA2006 zertifizierte Ausgangsleistung : - 4x 90 Watt RMS an 2 Ohm bei THD+N ≤1% - 4x 60 Watt RMS an 4 Ohm bei THD+N ≤1% - 2x 180 Watt RMS an 4 Ohm bei THD+N ≤1% •... - Seite 15 Einstellungen : Pegelregler (GAIN) : Der Pegelregler ermöglicht es, die Eingangsempfindlichkeit des Verstärkers and die Aus- gangsspannung Ihres Radios anzupassen. Die mögliche Empfindlichkeit liegt zwischen 100mV (max. im Uhrzei- gersinn) und 6V (max. gegen den Uhrzeigersinn). Einstellung des Pegels 1. Stellen Sie den Pegelregler des Verstärkers auf Null (gegen den Uhrzeigersinn) 2.
-
Seite 16: Installation & Befestigung
www.mtx.com - www.mtx.eu.com Installation & Befestigung MTX empfiehlt den Einbau Ihrer RoadTHUNDER Endstufe durch einen authorisierten MTX Fachhändler. Etwaige Abweichungen von den hier gezeigten Anschlussmöglichkeiten können zu ernsthaften Schäden an der Endstu- fe, den Lautsprechern und/oder der Fahrzeugelektrik führen. Bitte prüfen Sie die Anschlüsse daher sehr genau, bevor Sie Ihr System einschalten. -
Seite 17: Problemlösung
Problemlösung PROBLEM Ursache Lösung LED leuchtet nicht Kein +12V Remotesignal Schließen Sie die Remoteleitung an (+12V) Kein +12V Stromanschluss Schließen Sie +12V an Schlechte Masseverbindung Überprüfen Sie die Masseverbindung Sicherung defekt Ersetzen Sie die Sicherung LED an, kein Ton Radiolautstärke auf Null Erhöhen Sie die Radiolautstärke Lautsprecheranschlüsse fehlen Verbinden Sie die Lautsprecherkabel...
