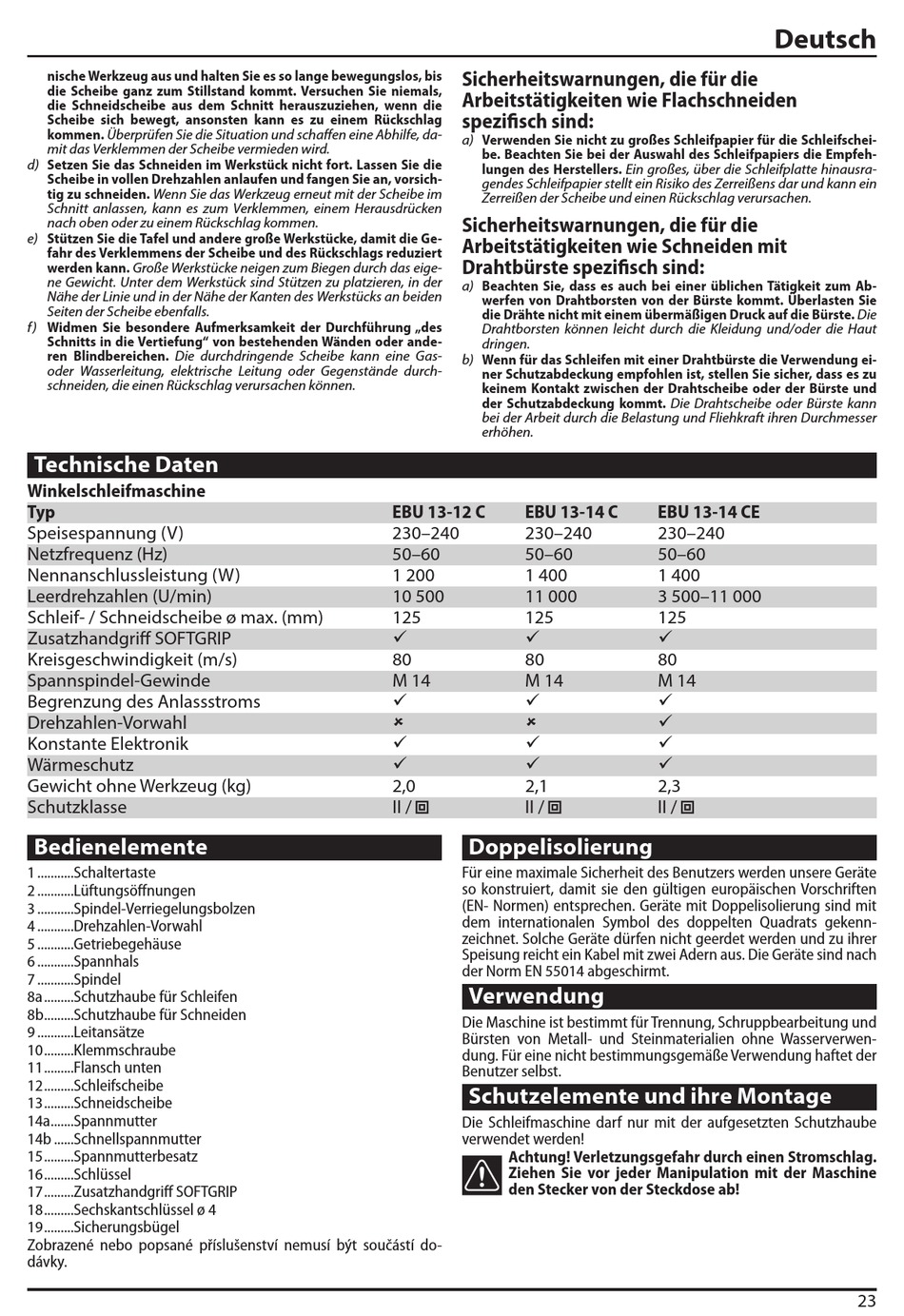

nische Werkzeug aus und halten Sie es so lange bewegungslos, bis
die Scheibe ganz zum Stillstand kommt. Versuchen Sie niemals,
die Schneidscheibe aus dem Schnitt herauszuziehen, wenn die
Scheibe sich bewegt, ansonsten kann es zu einem Rückschlag
kommen. Überprüfen Sie die Situation und schaffen eine Abhilfe, da-
mit das Verklemmen der Scheibe vermieden wird.
d) Setzen Sie das Schneiden im Werkstück nicht fort. Lassen Sie die
Scheibe in vollen Drehzahlen anlaufen und fangen Sie an, vorsich-
tig zu schneiden. Wenn Sie das Werkzeug erneut mit der Scheibe im
Schnitt anlassen, kann es zum Verklemmen, einem Herausdrücken
nach oben oder zu einem Rückschlag kommen.
e) Stützen Sie die Tafel und andere große Werkstücke, damit die Ge-
fahr des Verklemmens der Scheibe und des Rückschlags reduziert
werden kann. Große Werkstücke neigen zum Biegen durch das eige-
ne Gewicht. Unter dem Werkstück sind Stützen zu platzieren, in der
Nähe der Linie und in der Nähe der Kanten des Werkstücks an beiden
Seiten der Scheibe ebenfalls.
f) Widmen Sie besondere Aufmerksamkeit der Durchführung „des
Schnitts in die Vertiefung" von bestehenden Wänden oder ande-
ren Blindbereichen. Die durchdringende Scheibe kann eine Gas-
oder Wasserleitung, elektrische Leitung oder Gegenstände durch-
schneiden, die einen Rückschlag verursachen können.
Technische Daten
Winkelschleifmaschine
Typ
Speisespannung (V)
Netzfrequenz (Hz)
Nennanschlussleistung (W)
Leerdrehzahlen (U/min)
Schleif- / Schneidscheibe ø max. (mm)
Zusatzhandgriff SOFTGRIP
Kreisgeschwindigkeit (m/s)
Spannspindel-Gewinde
Begrenzung des Anlassstroms
Drehzahlen-Vorwahl
Konstante Elektronik
Wärmeschutz
Gewicht ohne Werkzeug (kg)
Schutzklasse
Bedienelemente
1 ...........Schaltertaste
2 ...........Lüftungsöffnungen
3 ...........Spindel-Verriegelungsbolzen
4 ...........Drehzahlen-Vorwahl
5 ...........Getriebegehäuse
6 ...........Spannhals
7 ...........Spindel
8a .........Schutzhaube für Schleifen
8b .........Schutzhaube für Schneiden
9 ...........Leitansätze
10 .........Klemmschraube
11 .........Flansch unten
12 .........Schleifscheibe
13 .........Schneidscheibe
14a .......Spannmutter
14b ......Schnellspannmutter
15 .........Spannmutterbesatz
16 .........Schlüssel
17 .........Zusatzhandgriff SOFTGRIP
18 .........Sechskantschlüssel ø 4
19 .........Sicherungsbügel
Zobrazené nebo popsané příslušenství nemusí být součástí do-
dávky.
Sicherheitswarnungen, die für die
Arbeitstätigkeiten wie Flachschneiden
spezifisch sind:
a) Verwenden Sie nicht zu großes Schleifpapier für die Schleifschei-
be. Beachten Sie bei der Auswahl des Schleifpapiers die Empfeh-
lungen des Herstellers. Ein großes, über die Schleifplatte hinausra-
gendes Schleifpapier stellt ein Risiko des Zerreißens dar und kann ein
Zerreißen der Scheibe und einen Rückschlag verursachen.
Sicherheitswarnungen, die für die
Arbeitstätigkeiten wie Schneiden mit
Drahtbürste spezifisch sind:
a) Beachten Sie, dass es auch bei einer üblichen Tätigkeit zum Ab-
werfen von Drahtborsten von der Bürste kommt. Überlasten Sie
die Drähte nicht mit einem übermäßigen Druck auf die Bürste. Die
Drahtborsten können leicht durch die Kleidung und/oder die Haut
dringen.
b) Wenn für das Schleifen mit einer Drahtbürste die Verwendung ei-
ner Schutzabdeckung empfohlen ist, stellen Sie sicher, dass es zu
keinem Kontakt zwischen der Drahtscheibe oder der Bürste und
der Schutzabdeckung kommt. Die Drahtscheibe oder Bürste kann
bei der Arbeit durch die Belastung und Fliehkraft ihren Durchmesser
erhöhen.
EBU 13-12 C
EBU 13-14 C
230–240
230–240
50–60
50–60
1 200
1 400
10 500
11 000
125
125
80
80
M 14
M 14
2,0
2,1
II /
II /
Doppelisolierung
Für eine maximale Sicherheit des Benutzers werden unsere Geräte
so konstruiert, damit sie den gültigen europäischen Vorschriften
(EN- Normen) entsprechen. Geräte mit Doppelisolierung sind mit
dem internationalen Symbol des doppelten Quadrats gekenn-
zeichnet. Solche Geräte dürfen nicht geerdet werden und zu ihrer
Speisung reicht ein Kabel mit zwei Adern aus. Die Geräte sind nach
der Norm EN 55014 abgeschirmt.
Verwendung
Die Maschine ist bestimmt für Trennung, Schruppbearbeitung und
Bürsten von Metall- und Steinmaterialien ohne Wasserverwen-
dung. Für eine nicht bestimmungsgemäße Verwendung haftet der
Benutzer selbst.
Schutzelemente und ihre Montage
Die Schleifmaschine darf nur mit der aufgesetzten Schutzhaube
verwendet werden!
Achtung! Verletzungsgefahr durch einen Stromschlag.
Ziehen Sie vor jeder Manipulation mit der Maschine
den Stecker von der Steckdose ab!
Deutsch
EBU 13-14 CE
230–240
50–60
1 400
3 500–11 000
125
80
M 14
2,3
II /
23
