MONTAJE DE LAS CONEXIONES Y CABLES

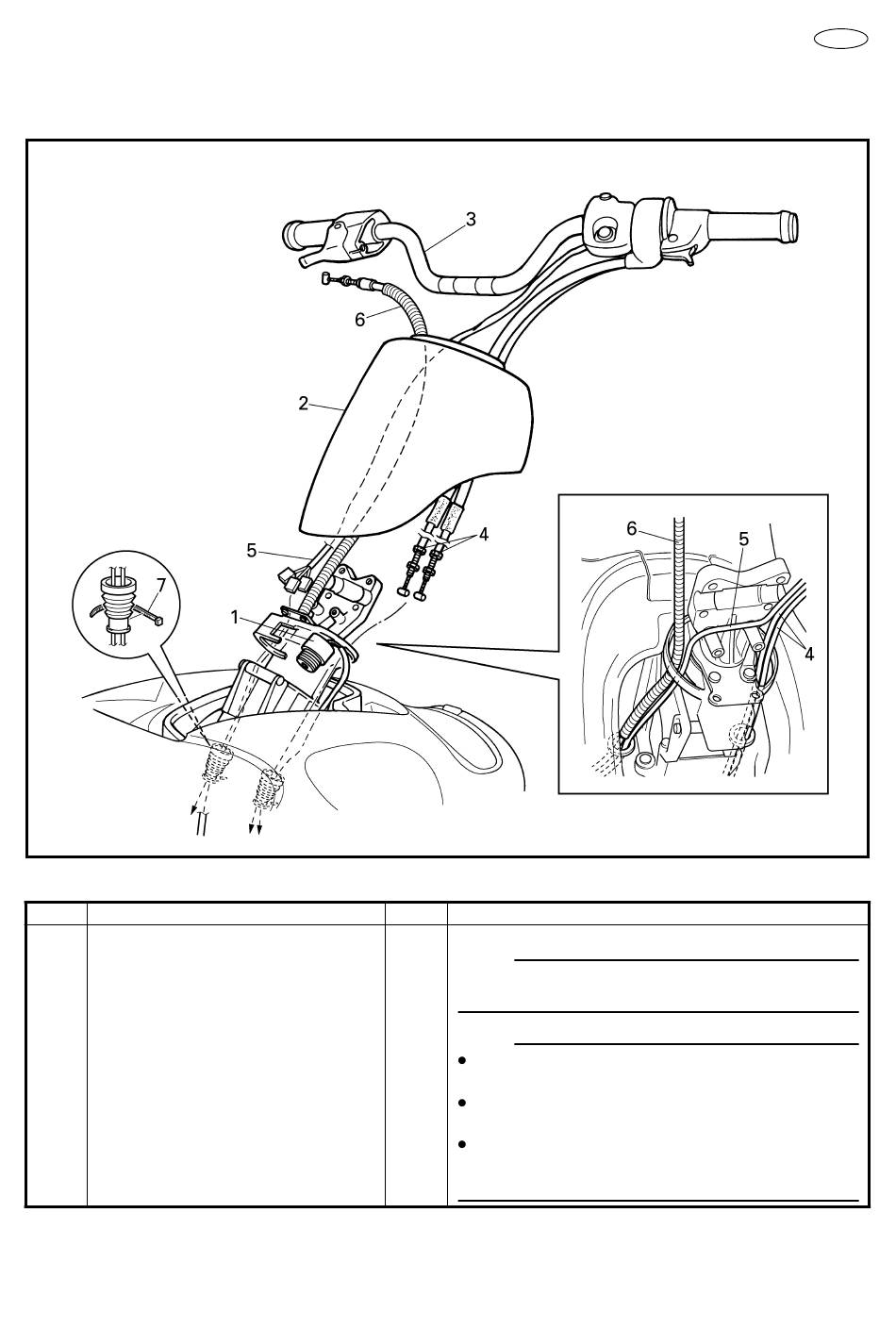

DIAGRAMA DETALLADO
TABLA DE MONTAJE
Paso
Procedimiento/Denominación de la pieza
MONTAJE DE LAS CONEXIONES Y
CABLES
1
Bocina
2
Tapa de la columna de dirección
3
Conjunto de manillar
4
Cable QSTS
5
Conexión del interruptor del manillar
6
Cable del acelerador (con tubo corrugado)
7
Banda
Cantidad
Para el montaje, siga el orden de los "pasos".
NOTA:
Monte el asiento delantero de modo que no se caiga ninguna
pieza en el compartimiento del motor.
1
NOTA:
Pase los cables QSTS y el de conexión de la bocina por el
1
lado de babor de la consola de la dirección.
1
Pase el cable del interruptor del manillar y el cable del acele-
2
rador por el lado de estribor de la consola de la dirección.
1
Sitúe el tubo corrugado para el cable del acelerador como se
1
muestra en la ilustración de modo que el tubo se acople al
2
extremo del cable del acelerador exterior.
– 6 –
