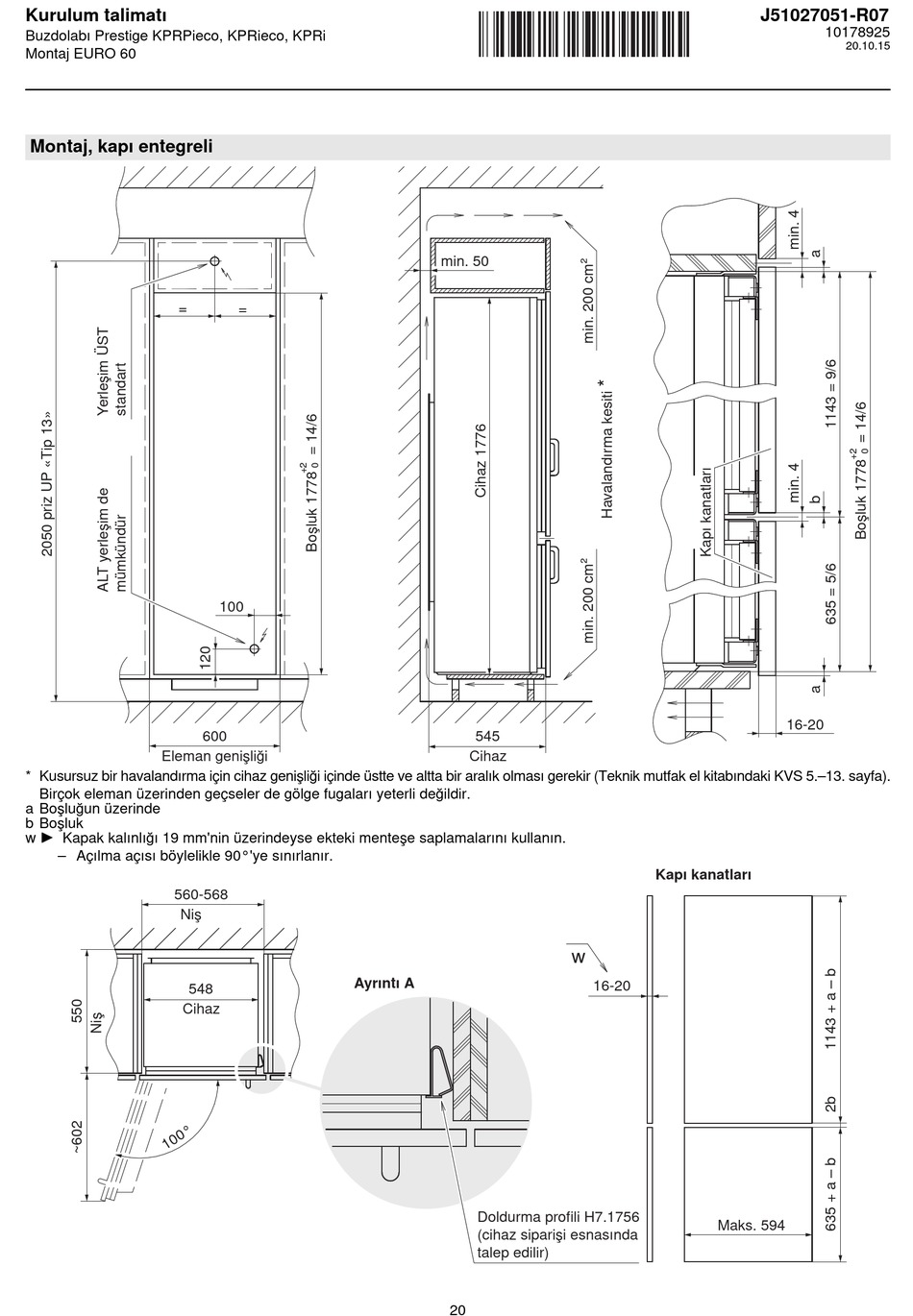

Kurulum talimatı
Buzdolabı Prestige KPRPieco, KPRieco, KPRi
Montaj EURO 60
Montaj, kapı entegreli
=
Eleman genişliği
* Kusursuz bir havalandırma için cihaz genişliği içinde üstte ve altta bir aralık olması gerekir (Teknik mutfak el kitabındaki KVS 5.–13. sayfa).
Birçok eleman üzerinden geçseler de gölge fugaları yeterli değildir.
a Boşluğun üzerinde
b Boşluk
A
w Kapak kalınlığı 19 mm'nin üzerindeyse ekteki menteşe saplamalarını kullanın.
– Açılma açısı böylelikle 90°'ye sınırlanır.
560-568
Niş
548
Cihaz
=
100
600
Ayrıntı A
min. 50
545
Cihaz
w
16-20
Doldurma profili H7.1756
(cihaz siparişi esnasında
talep edilir)
20
J51027051-R07
10178925
16-20
Kapı kanatları
Maks. 594
20.10.15
