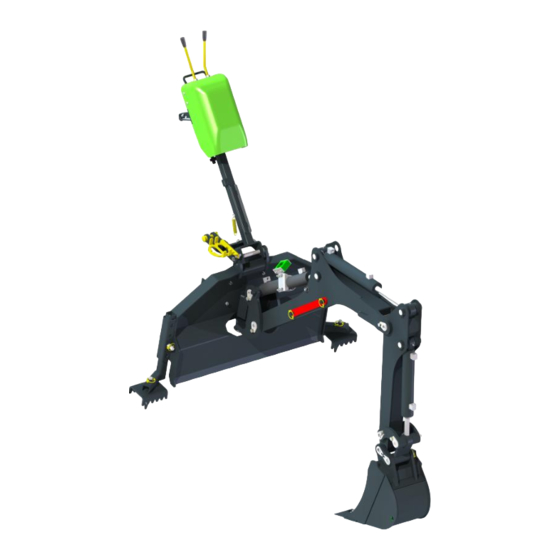

- Seite 1 Deutsch Anbaubagger 170 2016 1 Bedienungsanleitung für Anbaugeräte Anbaubagger 170 Produktnummer: Bagger 170 A36848 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com...
- Seite 2 Anbaubagger 170 2016 1...
-
Seite 3: Inhaltsverzeichnis
Anbaubagger 170 2016 1 INHALTSVERZEICHNIS 1. VORWORT ............................4 2. VERWENDUNGSZWECK........................5 3. SICHERHEITSHINWEISE FÜR DIE VERWENDUNG DES ANBAUGERÄTES ......6 4. TECHNISCHE DATEN ........................10 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts ..............10 5. MONTAGE EINES ANBAUGERÄTES ....................12 Montage des Baggers am Lader ..........................12 Montage und Trennen der Hydraulikschläuche .................... -
Seite 4: Vorwort
4 (32) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Er wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: Verwendungszweck
5 (32) 2. Verwendungszweck Bei diesem Bagger 170 von AVANT handelt es sich um ein Anbaugerät, das für Mehrzwecklader der Serie 200/2 von AVANT geeignet ist. Dank der separaten Steuerhebel und der reibungslosen Bewegungen kann der Bagger auch von unerfahrenen Bedienern einfach verwendet werden. Die Geschwindigkeit der Hubarmbewegung kann stufenlos eingestellt werden, wodurch reibungslose Bewegungen und eine präzise... -
Seite 6: Sicherheitshinweise Für Die Verwendung Des Anbaugerätes
Anbaugerät am Lader verriegeln. Nicht verriegelte Anbaugeräte dürfen niemals angehoben oder bewegt werden. Anbaubagger 170 wurden für die Verwendung durch nur einen Bediener auf einmal konzipiert. Verhindern Sie, dass andere in den Gefahrenbereich des Geräts gelangen, wenn dieses verwendet wird. - Seite 7 Quetschgefahr und Gefahr durch herabfallende Gegenstände – Verwenden Sie den Anbaubagger 170 niemals, um andere Gegenstände oder Lasten anzuheben als jene Materialien, die normalerweise mit einer Schaufel angehoben werden. Lassen Sie Lasten niemals hängen und bringen Sie auch keine anderen Werkzeuge als eine Schaufel an den Anbaubagger 170 an ...
- Seite 8 8 (32) Die Stabilität des Laders könnte sich ändern, wenn der Fahrer den Fahrersitz verlässt, was zu einem Umkippen der Maschine führen kann. Denken Sie stets daran, dass sich der Hubarm infolge eines Stabilitätsverlustes, eines mechanischen Defekts oder wenn eine andere Person den Lader steuert, unerwartet absenken kann, was eine Quetschgefahr darstellt.
- Seite 9 9 (32) Halten Sie das Anbaugerät sicher an, bevor Sie sich dem Anbaugerät nähern: WARNUNG: Halten Sie das Anbaugerät stets gemäß dem sicheren Stoppverfahren an, bevor Sie den Fahrersitz verlassen. Das sichere Stoppverfahren vermeidet jedwede versehentliche Bewegung des Anbaugeräts. Beachten Sie, dass sich das Anbaugerät auch dann bewegen kann, wenn der Motor des Laders abgeschaltet ist.
-
Seite 10: Technische Daten
10 (32) 4. Technische Daten Tabelle 2 - Anbaubagger 170 - Technische Daten Produktnummer: A36848 Maximale Reichweite: 170 cm 215 kg Masse: (mit Schaufel): Standardschaufel: 250 mm, 2 Zinken Schaufel: Schaufeloptionen: Siehe Seite Max. Last: 100 kg Schaufelkopplung Drehzapfen Empfohlener Ölfluss: 25 l/min Maximaler Ölfluss:... - Seite 11 A46797 Quetschgefahr Aktions- Schwingbereich des Baggers – halten umstehende Personen Gefahrenbereich fern. A420373 Typenschild des Anbaugerätes Tabelle 4 - Hauptkomponenten des Anbaubagger 170 Rahmen mit Schnellverbindungshalterung Schnellere Mehrfachstecker-Halterung Hubarm Vorderer Hubarm (Stange) Regelventilhubarm Längeneinstellungen Regelventilhubarm Ventilhubarmhalterung Aufbewahrungsgurt für Ventilhubarm Steuerung, Regelventil...
-
Seite 12: Montage Eines Anbaugerätes
Wenn der Lader mit einer Kabine ausgestattet ist, muss die Windschutzscheibe oder deren unterer Bereich entfernt werden, um die Montage und den Betrieb des Baggers zu ermöglichen. Kontaktieren Sie den AVANT-Servicepartner, um im Bedarfsfall weitere Informationen zu erhalten. 5.1 Montage des Baggers am Lader Die Montage des Baggers am Lader geht einfach und schnell, muss aber sorgfältig ausgeführt werden. - Seite 13 13 (32) Schritt 2: Die Schnellkupplungsplatte hydraulisch in eine schräge Vorwärtsstellung bringen. Den Lader in das Anbaugerät fahren. Die oberen Verriegelungsbolzen der Schnellkupplungsplatte des Laders auf die Halterungen des Anbaugerätes so ausrichten, dass sie sich unterhalb der entsprechenden Halterungen befinden..
-
Seite 14: Montage Und Trennen Der Hydraulikschläuche
14 (32) Schritt 4: Verriegeln Sie die Halterungen (oberes Gelenk), nachdem die Verriegelungsbolzen erfolgreich verriegelt wurden. Heben Sie den Bagger an und kippen Sie ihn, sodass das Loch der Halterung mit Halterung Laderhubarm übereinstimmt. Verriegeln Sie die Halterung entsprechenden Bolzen. - Seite 15 15 (32) Halten Sie alle Anschlüsse und Armaturen so sauber wie möglich; verwenden Sie die Schutzabdeckungen sowohl auf dem Anbaugerät als auch dem Lader. Durch Schmutz, Eis etc. kann die Verwendung von Armaturen und Anschlüssen deutlich schwieriger gemacht werden. Lassen Sie Schläuche niemals am Boden hängen oder schleifen; platzieren Sie die Kupplungen in die Halterung am Anbaugerät.
-
Seite 16: Demontage Und Lagerung
16 (32) Ablassen des restlichen Hydraulikdrucks: Falls im Hydrauliksystem des Aufsatzes ein Restdruck vorhanden ist, besteht oftmals die Möglichkeit, die Hydraulikkupplungen zu trennen, doch es könnte schwierig sein, diese beim nächsten Mal wieder anzuschließen. Wenn die Anschlüsse nicht verbunden werden, muss der Restdruck durch Betätigung des Steuerhebels der Zusatzhydraulik des Aufsatzes abgelassen werden, wenn der Motor ausgeschaltet ist. -
Seite 17: Verwendung Der Aufbewahrungs-/Transporthalterung
17 (32) 5.3.1 Verwendung der Aufbewahrungs-/Transporthalterung Vor der Einlagerung, dem Transport oder Wartungsarbeiten: Verriegeln Sie den Hubarm des Baggers, um versehentliche Bewegungen oder ein Herunterfallen zu vermeiden. Verriegeln Sie den Bagger am Lader. Bedienen Sie die Steuerungen des Baggers, um seinen Hubarm in die mittlere Position zu bewegen, und heben Sie ihn an, sodass die rote Stange verriegelt werden kann. -
Seite 18: Betriebsanleitungen
18 (32) 6. Betriebsanleitungen Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. -
Seite 19: Überprüfungen Vor Arbeitsbeginn
19 (32) 6.1 Überprüfungen vor Arbeitsbeginn Prüfen, dass alle Hindernisse, einschließlich versteckter, vor dem Betrieb aus dem Arbeitsbereich beseitigt wurden. Stellen Sie sicher, dass am Standort sicher gegraben werden kann. Erkundigen Sie sich, ob Stromkabel, Wasserleitungen oder Ähnliches in der Tiefe vorhanden sind, die mit der Maschine erreicht werden können. -
Seite 20: Ausleger
20 (32) Vergewissern Sie sich, dass der Bagger korrekt am Lader verriegelt ist. Verwenden Sie niemals den Bagger ohne korrekt montierte Halterung. Der Zweck der Halterung besteht darin, den Kippmechanismus zu verriegeln, die Belastung auf dem Laderhubarm zu verringern und dem Bagger mehr Stabilität zu verleihen, um einen effizienteren Betrieb zu gewährleisten. -
Seite 21: Bedienungselemente
21 (32) 6.2.2 Bedienungselemente Bewegen Sie den Steuerhebel der Zusatzhydraulik in die Raststellung, wenn Sie bereit sind, mit dem Betrieb des Baggers zu beginnen. Lösen Sie den Steuerhebel der Zusatzhydraulik, wenn Sie den Bagger nicht verwenden. Der Hebel sollte nicht in der Sperrposition gelassen werden. Linker Steuerhebel: Rechter Steuerhebel: ... -
Seite 22: Verwendung Der Grabungsmaschine
22 (32) 6.3 Verwendung der Grabungsmaschine Planung und effiziente Verwendung der Grabungsmaschine Grabungsarbeiten beginnen stets mit einer gründlichen Untersuchung des Standortes und einer Vorausplanung der Arbeiten. Es muss zumindest Folgendes berücksichtigt werden: Neigung und Tragfähigkeit des Laders Grabungsbewegungen und Reichweite der Maschine ... - Seite 23 23 (32) Die Schaufel sollte nicht zu hart nach unten gedrückt werden, da dies dazu führen würde, dass die Ausleger (und die Vorderreifen des Laders) vom Boden abheben, wodurch die Maschine in Richtung des Grabens gezogen werden würde, was wiederum zu einem ineffizienten Graben führen würde.
-
Seite 24: Einsatz Auf Abschüssigen Gelände
24 (32) Vermeiden Sie Arbeiten unter Nutzung der Schwerkraft, indem Sie die Schaufel abrupt auf den Boden absenken. Verwenden Sie die Schwerkraft der Schaufel auch nicht als Hammer oder Pfahlramme. Arbeiten auf diese Weise können die Lebensdauer der Maschine erheblich verkürzen und auch den Lader beschädigen. 6.4 Einsatz auf abschüssigen Gelände Besondere Vorsicht ist geboten, wenn die Maschine auf abschüssigem Gelände oder an Hängen bewegt wird. - Seite 25 25 (32) Tabelle 5 – Anbaubagger 170 – Schaufeloptionen A415232 A415230 (Standardschaufel) Breite: 250 mm 400 mm Kante: 2 Zinken 3 Zinken Gewicht: 30 kg 35 kg...
-
Seite 26: Wartung Und Service
Beseitigen Sie alle auftretenden Leckagen, sobald Sie sie bemerken. Ein kleines Leck kann sich schnell vergrößern. Betreiben Sie das Anbaugerät nur mit jenem Hydrauliköl, das für die Verwendung in Avant-Ladern geeignet ist. GEFAHR: Gefahr durch unter hohem Druck stehende Flüssigkeiten, die in die... -
Seite 27: Reinigung Des Anbaugeräts
Wird ein Defekt vorgefunden, muss der Hydraulikschlauch oder die Komponente ausgetauscht werden und das Gerät darf nicht mehr verwendet werden, bis es repariert ist. Ersatzteile sind bei Ihrem nächsten AVANT-Händler oder bei einer autorisierten Servicestelle erhältlich. Überlassen Sie die Reparaturarbeiten professionellen Servicetechnikern, wenn Sie nicht über ausreichende Kenntnisse und Erfahrung hinsichtlich des Aufbaus von Hydraulikkomponenten und deren Reparatur verfügen. - Seite 28 28 (32)
-
Seite 29: Garantiebedingungen
29 (32) 8. Garantiebedingungen AVANT TECNO OY gewährt für die Anbaugeräte ein Jahr (12 Monate) Garantie ab Kaufdatum. Alle Reparaturen und Umbauten während der Garantiezeit bedürfen der Genehmigung durch AVANT TECNO. Während der Garantiezeit garantiert AVANT TECNO den Austausch defekter Teile oder die Reparatur des Anbaugerätes. - Seite 30 Hydraulisk Rendegraveraggregat;redskab til Avant Minilæssere A36848 Hydraulic backhoe; attachment for Avant loaders Hydraulische Anbaubagger; Anbaugerät für Avant Radlader Bras retro à commande hydraulique destinée à être utilisée avec les chargeuses Avant 4.8.2016 Ylöjärvi, Finland Risto Käkelä, Toimitusjohtaja / Verkställande direktör / Administrerende direktør /...
