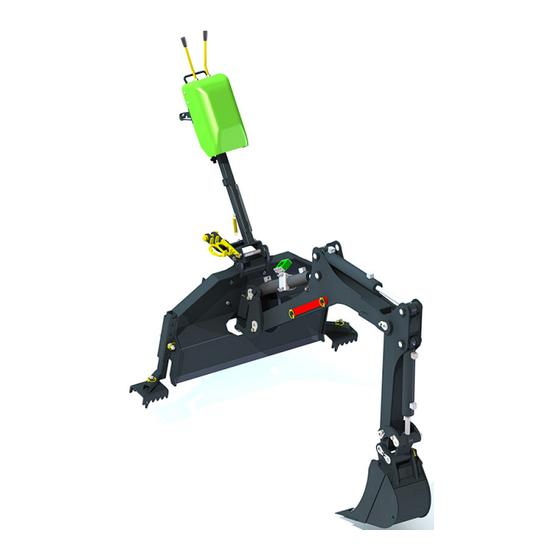

- Seite 1 Deutsch Anbaubagger 210 2020 1 Bedienungsanleitung für Anbaugeräte Anbaubagger 210 Artikelnummer: A33747 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com A440904 2020 1 DE 2016-...
- Seite 2 Anbaubagger 210 2020 1...
-
Seite 3: Inhaltsverzeichnis
Anbaubagger 210 2020 1 INHALTSVERZEICHNIS 1. VORWORT ............................4 In diesem Handbuch verwendete Warnsymbole ........................ 5 2. VERWENDUNGSZWECK........................6 3. SICHERHEITSANWEISUNG FÜR DIE BENUTZUNG DES ANBAUGERÄTES ......7 4. TECHNISCHE DATEN ........................11 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts ..............12 5. -
Seite 4: Vorwort
4 (34) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Es wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: In Diesem Handbuch Verwendete Warnsymbole
5 (34) In diesem Handbuch verwendete Warnsymbole Die folgenden Warnsymbole werden in diesem Handbuch verwendet. Sie weisen auf Faktoren hin, die berücksichtigt werden müssen, um das Risiko von Verletzungen oder Sachschäden zu minimieren: WARNUNGSICHERHEITSHINWEISSYMBOL Dieses Symbol bedeutet: „Warnung, Vorsicht! Es geht um Ihre Sicherheit!“... -
Seite 6: Verwendungszweck
Anheben von Gegenständen verwendet werden. Der Bagger wurde nicht für Nassbaggerungen konzipiert und darf nicht in Wasser eingetaucht werden. Der Anbaubagger 210 wurde nur zu den in diesem Handbuch angegebenen Zwecken konzipiert und darf nicht zu anderen Zwecken eingesetzt werden. -
Seite 7: Sicherheitsanweisung Für Die Benutzung Des Anbaugerätes
7 (34) 3. Sicherheitsanweisung für die Benutzung des Anbaugerätes Bitte beachten, dass Sicherheit das Ergebnis mehrerer Faktoren ist. Die Kombination Lader-Anbaugerät verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Daher müssen sich Bediener vor der Inbetriebnahme mit der sachgemäßen Bedienung sowie mit den Benutzerhandbüchern des Laders und des Anbaugeräts vertraut machen. - Seite 8 8 (34) Umkippgefahr – Beachten Sie, dass die Grube oder der Graben plötzlich einsinken könnte. Gehen Sie mit ausgesprochener Vorsicht vor, wenn Sie in der Nähe von Gräben, Dämmen oder Böschungen fahren und vermeiden Sie es, an diesen entlang zu fahren, da der Lader beim Einbruch einer Kante plötzlich umkippen könnte.
- Seite 9 9 (34) Die Stabilität des Laders könnte sich ändern, wenn der Fahrer den Fahrersitz verlässt, was zu einem Umkippen der Maschine führen kann. Denken Sie stets daran, dass sich der Hubarm infolge eines Stabilitätsverlustes, eines mechanischen Defekts oder wenn eine andere Person den Lader steuert, unerwartet absenken kann, was eine Quetschgefahr darstellt.
- Seite 10 10 (34) Halten Sie das Anbaugerät sicher an, bevor Sie sich dem Anbaugerät nähern: Halten Sie das Anbaugerät stets gemäß dem sicheren Stoppverfahren an, bevor Sie den Fahrersitz verlassen. Das sichere Stoppverfahren vermeidet jedwede versehentliche Bewegung des Anbaugeräts. Beachten Sie, dass sich das Anbaugerät auch dann bewegen kann, wenn der Motor des Laders abgeschaltet ist.
-
Seite 11: Technische Daten
11 (34) 4. Technische Daten Tabelle 2 – Anbaubagger 210 – Spezifikationen Artikelnummer: A33747 Maximale Reichweite: 210 cm 223 kg Masse: (mit Schaufel) Standardschaufel: 400 mm, 2 Zinken Schaufel: Schaufeloptionen: Siehe Seite 27 Schaufelkopplung Drehzapfen Empfohlener Ölfluss: 25 l/min Maximaler Ölfluss:... -
Seite 12: Sicherheitsetiketten Und Hauptkomponenten Des Anbaugeräts
12 (34) 4.1 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts Im Folgenden werden alle Aufkleber und Markierungen auf dem Anbaugerät aufgeführt. Sie müssen auf dem Gerät sichtbar und lesbar sein. Unleserliche oder fehlende Aufkleber müssen ersetzt werden. Neue Aufkleber erhalten Sie von Ihrem Einzelhändler oder über die Kontaktadresse auf der Umschlagseite. Stellen Sie sicher, dass alle Warnaufkleber lesbar sind. - Seite 13 13 (34) Tabelle 4 – Anbaubagger 210 – Hauptkomponenten Rahmen mit AVANT-Schnellkupplungshalterungen Oberes Gelenk (Kopplungshalterung) Hubarm Vorderer Hubarm (Stange) Austauschbare Schaufel Steuerung, Regelventil Einstellbare Ausleger Auslegerzinke Regelventilhubarm 10 Längeneinstellungen Steuerventilhubarm 11 Schwenkzylinder des Hubarms 12 Schaufelkupplungsbolzen 13 Service/Transportunterstützung 14 Ventilhubarmhalterung 15 Aufbewahrungsgurt für Ventilhubarm...
-
Seite 14: Anbringen Eines Anbaugerätes
14 (34) 5. Anbringen eines Anbaugerätes Der Bagger 210 wird mit montierter 400-Millimeter-Schaufel geliefert und ist bei der Lieferung betriebsbereit. Bei der Montage des Baggers am Lader muss neben der Schnellkupplung und den Hydraulikanschlüssen auch die Halterung (auch „oberes Gelenk“ genannt) montiert werden. - Seite 15 15 (34) Schritt 3: Den Hubarm leicht anheben – den Steuerhebel für den Hubarm nach hinten ziehen, um das Anbaugerät vom Boden anzuheben. Den Steuerhebel für den Hubarm nach links drücken, um den unteren Teil der Schnellkupplungsplatte am Anbaugerät zu befestigen. ...
-
Seite 16: Anschluss Und Trennung Von Hydraulikschläuchen
Achten Sie auf den drehbaren Regelventilhubarm des Baggers. Lösen Sie den Sicherheitsgurt des Ventilhubarms erst dann, wenn der Bagger vollständig auf dem Lader montiert ist. VORSICHT 5.2 Anschluss und Trennung von Hydraulikschläuchen Bei Avant-Ladern sind die Hydraulikschläuche mit dem Mehrfachsteckersystem verbunden. Wenn Sie einen Avant-Lader Serie 300-700 mit der herkömmlichen... - Seite 17 17 (34) Trennen des Mehrfachsteckersystems: Stellen Sie vor dem Trennen des Multikupplungssystems das Anbaugerät auf eine feste und ebene Oberfläche. 1. Schalten Sie die Zusatzhydraulik des Laders aus. 2. Drehen Sie den Hebel zum Trennen des Verbinders, während Sie gleichzeitig den Entriegelungsknopf betätigen. 3.
-
Seite 18: Trennen Und Lagerung
18 (34) 5.3 Trennen und Lagerung Trennen und lagern Sie das Anbaugerät auf ebenem Boden. Die beste Methode, das Anbaugerät zu lagern, ist ein Ort, der vor direkter Sonneneinstrahlung, Regen und extremen Temperaturen geschützt ist. Vermeiden Sie, dass das Anbaugerät direkt auf dem Boden aufliegt. -
Seite 19: Verwendung Der Aufbewahrungs-/Transporthalterung
19 (34) Drehen Sie bei abgestelltem Motor die Steuerhebel des Anbaubaggers vom Fahrersitz aus in alle Richtungen. Drehen Sie auch den Steuerhebel der Zusatzhydraulik in seine extremen Positionen. Bei diesem Verfahren wird der in den Hydraulikschläuchen des Anbaubaggers und in der Schaufel verbliebene Restdruck abgelassen und die Hubarme des Anbaubaggers werden in eine stabile Position abgesenkt. -
Seite 20: Betriebsanleitungen
20 (34) 6. Betriebsanleitungen Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. -
Seite 21: Prüfungen Vor Der Bedienung
21 (34) Gefahr durch herunterfallende Lasten und Stabilitätsverlust – Heben Sie mit dem Anbaubagger niemals Gegenstände an. Der Anbaubagger wurde nicht für das Anheben von Lasten konzipiert und ist nicht mit Hebeösen zum Anheben von VORSICHT Gegenständen ausgestattet. 6.1 Prüfungen vor der Bedienung Stellen Sie sicher, dass alle Hindernisse, einschließlich versteckter, vor dem Betrieb aus dem ... -
Seite 22: Betrieb Des Baggers
22 (34) 6.2 Betrieb des Baggers Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. -
Seite 23: Ausleger
23 (34) 6.2.1 Ausleger Der Bagger ist mit Auslegern ausgestattet, die ihn während des Betriebs und insbesondere bei der seitlichen Bewegung von Material stabilisieren. Umkippgefahr – Halten Sie Ausleger am Boden. Aus Stabilitätsgründen muss der Anbaubagger auf den Boden abgesetzt werden und die Ausleger müssen während des Betriebs des Anbaubaggers fest auf dem Boden stehen. -
Seite 24: Bedienungselemente
24 (34) 6.2.2 Bedienungselemente Bewegen Sie den Steuerhebel der Zusatzhydraulik in die Raststellung, wenn Sie bereit sind, mit dem Betrieb des Baggers zu beginnen. Lösen Sie den Steuerhebel der Zusatzhydraulik, wenn Sie den Bagger nicht verwenden. Der Hebel sollte nicht in der Sperrposition gelassen werden. Linker Steuerhebel: Rechter Steuerhebel: ... -
Seite 25: Verwendung Der Grabungsmaschine
25 (34) 6.3 Verwendung der Grabungsmaschine Planung und effiziente Verwendung der Grabungsmaschine Grabungsarbeiten beginnen stets mit einer gründlichen Untersuchung des Standortes und einer Vorausplanung der Arbeiten. Es muss zumindest Folgendes berücksichtigt werden: Neigung und Tragfähigkeit des Laders Grabungsbewegungen und Reichweite der Maschine ... - Seite 26 26 (34) Bedienen Sie die Stange, um die Schaufel parallel zum Boden in Richtung des Laders zu ziehen. Drehen Sie gleichzeitig die Schaufel, flache Unterseite Schaufel parallel zum Boden zu halten. Ziehen Sie auf schrägem Gelände niemals Material von den Seiten, um die Maschine stabil zu halten.
-
Seite 27: Einsatz Auf Abschüssigen Gelände
Positionen, wenn sich Drehzapfen nicht schieben lassen. 3. Legen Sie bei der Montage einer neuen Schaufel Unterlegscheiben unter die Splinte. Tabelle 5 – Anbaubagger 210 – Schaufeloptionen A415230 A35564 A415232 (Standardschaufel) Breite: 250 mm 400 mm 750 mm Kante: 2 Zinken... -
Seite 28: Wartung Und Service
Wasser und Seife. Hydraulikflüssigkeit ist auch umweltschädlich, weshalb Lecks vermieden werden müssen. Beseitigen Sie alle auftretenden Leckagen, sobald Sie sie bemerken. Ein kleines Leck kann sich schnell vergrößern. Betreiben Sie das Anbaugerät nur mit jenem Hydrauliköl, das für die Verwendung in Avant-Ladern geeignet ist. Gefahr durch... -
Seite 29: Reinigung Des Anbaugeräts
Wird ein Defekt vorgefunden, muss der Hydraulikschlauch oder die Komponente ausgetauscht werden und das Gerät darf nicht mehr verwendet werden, bis es repariert ist. Ersatzteile sind bei Ihrem nächsten AVANT- Händler oder bei einer autorisierten Servicestelle erhältlich. Überlassen Sie die Reparaturarbeiten professionellen Servicetechnikern, wenn Sie nicht über ausreichende Kenntnisse und Erfahrung hinsichtlich... -
Seite 30: Schmierung
30 (34) 7.4 Schmierung An den Verbindungen des Anbaugeräts gibt es insgesamt 10 Schmierstellen. Es sollte regelmäßig eine geringe Menge Fett hinzugefügt werden. Das korrekte Schmierintervall hängt von den Betriebsbedingungen ab. Schmiermittel sollte jedoch mindestens alle zehn Betriebsstunden hinzugefügt werden. Es muss eine ausreichende Schmierung der Verbindungen sichergestellt werden und wenn die Verbindungen verschmutzt sind, muss Schmiermittel hinzugefügt werden. -
Seite 31: Garantiebestimmungen
31 (34) 8. Garantiebestimmungen Avant Tecno Oy gewährt eine Garantie von einem Jahr (zwölf Monate) ab dem Kaufdatum des von ihm hergestellten Anbaugeräts. Die Garantie deckt folgende Reparaturkosten: Die Arbeitskosten sind gedeckt, wenn die Reparatur nicht im Werk durchgeführt wird. - Seite 32 2006/42/EG in der jeweils gültigen Fassung) entsprechen. Es wurden folgende harmonisierten Normen angewendet: SFS-EN ISO 12100, SFS-EN ISO 4413 Mallit / Modeller / Models / Modelle Avant Hydraulitoiminen kaivuulaite; Avant-kuormaajan työlaite Hydraulisk grävaggregat; arbetsredskap för Avant lastare A33747 Hydraulic backhoe; attachment for Avant loaders Anbaubagger 210; Anbaugerät für Avant-Lader 27.2.2020 Ylöjärvi, Finland Risto Käkelä,...
