Compact Par 7 CW/WW
DMX-Verbindung
Führen Sie die folgenden Schritte durch, um mehrere Geräte an einer DMX-Datenübertragungsleitung
anzuschließen:
Verwenden Sie ein 3-poliges DMX-Kabel, um den DMX-Ausgang des Steuergeräts mit dem DMX-
Eingang des ersten Geräts zu verbinden.
02) Verbinden Sie den DMX-Ausgang des ersten Geräts über ein 3-poliges DMX-Kabel mit dem DMX-
Eingang des zweiten Geräts.
03) Verbinden Sie die gewünschte Anzahl an Geräten auf diese Weise in Reihenschaltung
hintereinander wie in Abb. 11 gezeigt.
04) Schließen Sie einen DMX-Endstecker (120 Ω Widerstand) an den DMX-Ausgang des letzten Geräts an
der Datenübertragungsleitung an.
DMX-Adresszuweisung
Achten Sie bei einem Setup mit mehreren Geräten darauf, dass Sie die DMX-Startadresse jedes Geräts
korrekt einstellen. Der Compact Par 7 CW/WW hat 2 Personalitys: 2 oder 4 Kanäle.
Wenn Sie mehrere Geräte an einer Datenübertragungsleitung anschließen und mit 4 Kanälen betreiben
möchten, befolgen Sie diese Schritte:
Stellen Sie die Startadresse des ersten Geräts an der Datenübertragungsleitung auf 1 (001).
02) Stellen Sie die Startadresse des zweiten Geräts an der Datenübertragungsleitung auf 5 (005), da 1 + 4
= 5.
03) Stellen Sie die Startadresse des dritten Geräts an der Datenübertragungsleitung auf 9 (009), da 5 + 4
= 9.
04) Stellen Sie die Startadressen der verbleibenden Geräte ein, indem Sie immer 4 zur jeweils letzten Zahl
addieren.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit Sie jeden Compact Par 7 CW/WW
korrekt ansteuern können. Wenn zwei oder mehreren Geräte ähnliche Adressen zugewiesen werden,
reagieren sie entsprechend ähnlich.
Produktcode: 42581
16

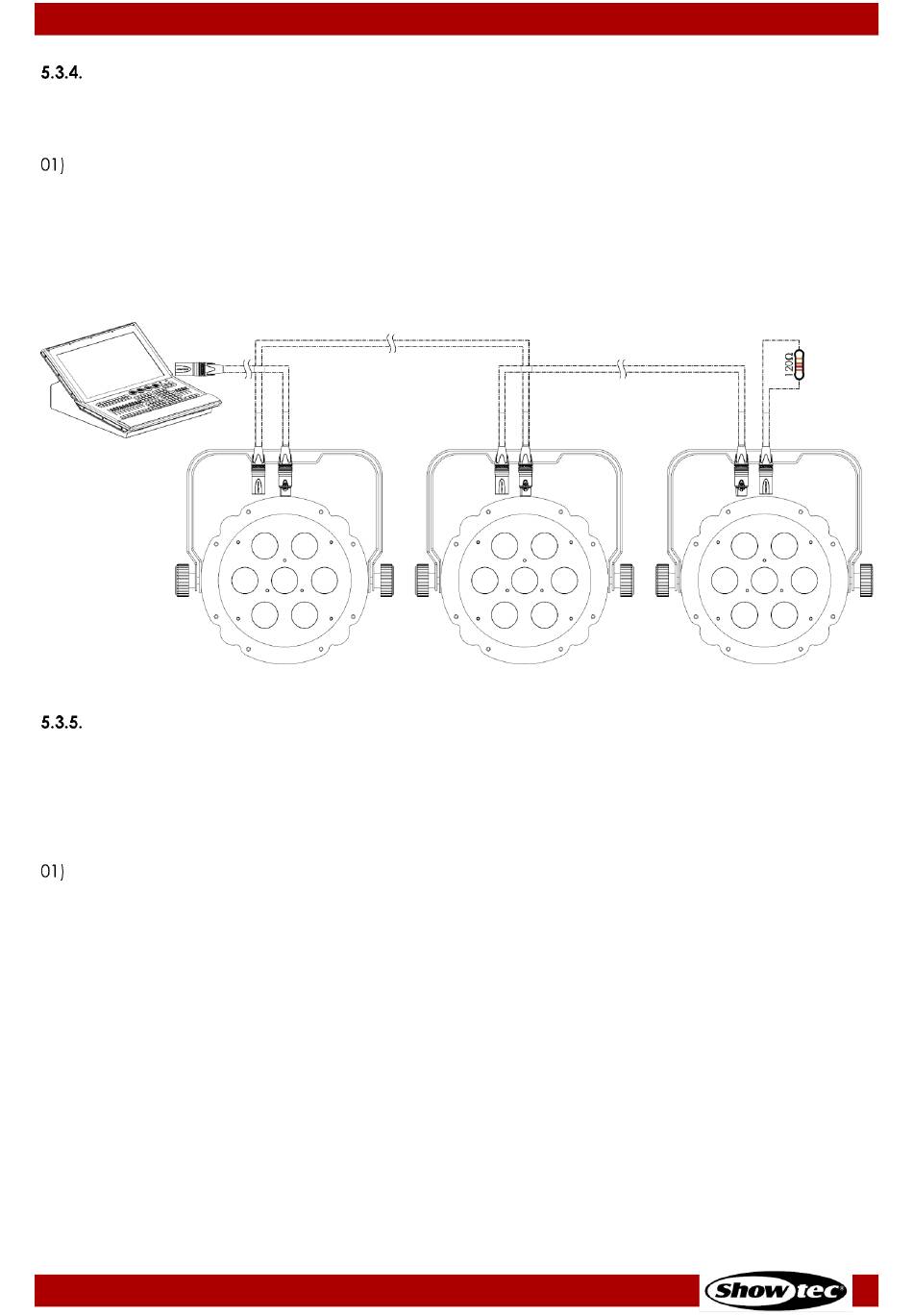

Abb. 11
