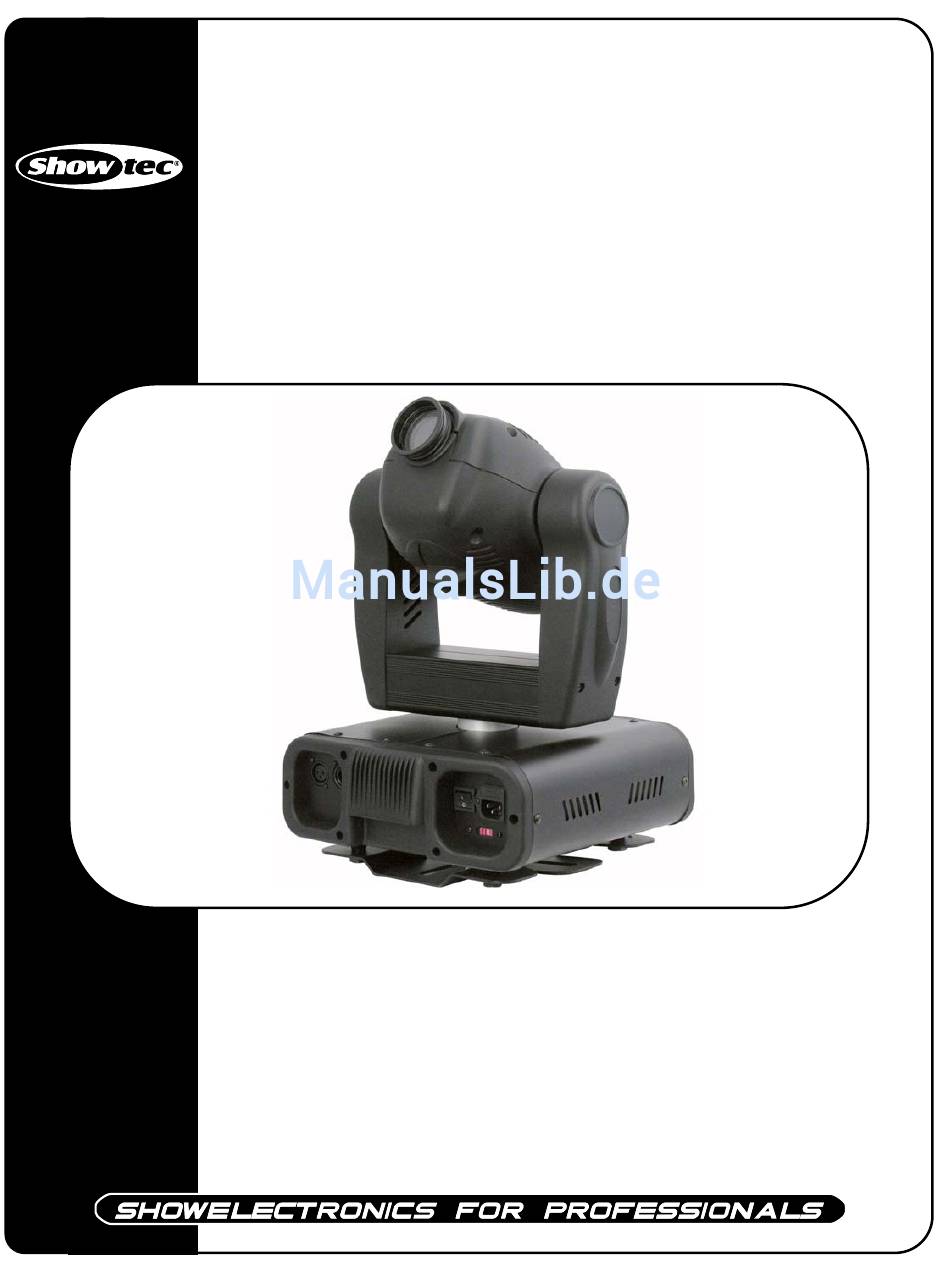

- Seite 1 Phantom Wash HTI-150 ORDERCODE 40164...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Phantom viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Phantom Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Montage …………………………………………………………..……………..……………..……..……….. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Rückseite…………………………………………………...…...….……………….…………………...….…. Installation................…...…………………………………….…... Lampeninstallation.......……………………………………………………..…………..………… Einstellung der Lampe.…..........………………………………………..………… Aufstellung und Bedienung............……..…………………………….….. Ein Phantom………..............…………………………………………… Mehrere Phantoms................…………………………………….. DMX-Protokoll …...........……………………………………………………………. Steuereinheit........…………………………………………………………………… Steuerungsmodus........…………………………………………………………….. DMX-Adressierung........…………………………………………………………… Funktionen Steuereinheit........……………………………………………….…… Stand-alone Modus........………………………………………………………..… Master/Slave Modus........………………………………………………………… Slave-Modus........…………………………………………………………………. -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Vor öffnen,das Gerätes vom Netz trennen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten... -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Montage
VORSICHT! AUGENVERLETZUNGEN! Blicken Sie nie direkt in die Lichtquelle (gilt besonders für Epileptiker)! ANMERKUNGEN: • Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Konsequente Betriebspausen erhöhen die Lebensdauer des Gerätes. • Der Minimalabstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 1 Meter nicht unterschreiten! •... - Seite 7 Einen Haken an der Unterseite des Phantom-Head anbringen 1) Sicherheitskabel 2) Montageplatte 3) Haken 4) Klemme/Schelle Unsachgemäße Installationen können Personen- oder Sachschäden verursachen! Hauptanschlüsse Schließen Sie das Gerät mit dem Stecker an die Hauptanschlüsse an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird.
-
Seite 8: Gerätebeschreibung

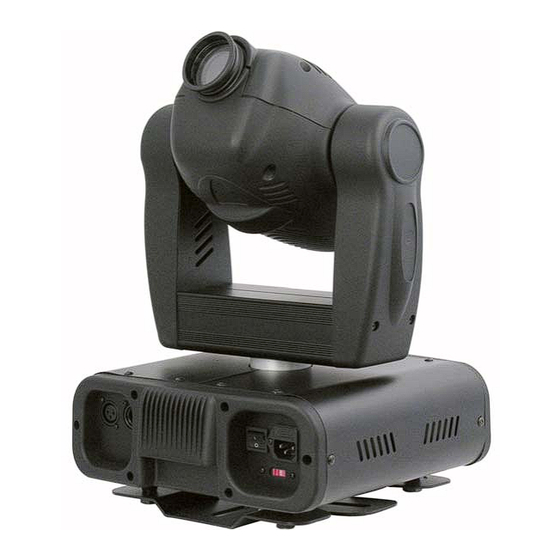

GERÄTEBESCHREIBUNG Features Der Showtec Phantom Movinghead mit hohem Output und großartigen Effekten. • 1 Farbrad mit 9 Farben und Weiß • DMX-Steuerung über Standard DMX-Controller • 8 erforderliche Kanäle DMX-Steuerung • Mechanischer Dimmer/Shutter/Strobe • Strobe-Effekt mit regulierbarer Geschwindigkeit (1 - 10 Blitze/Sek.) •... -
Seite 9: Rückseite
Rückseite Abb. 2 2) DMX Signalanschluss (OUT) 3) DMX Signalanschluss (IN) 4) ON / OFF 5) IEC Stromanschluss + Sicherung... -
Seite 10: Installation
Installation Lampeninstallation Für den Showtec Phantom brauchen Sie eine HTI 150 Lampe (ordercode 80922), die von allen namhaften Herstellern produziert wird. Benutzen Sie nur eine passende Lampe für Ihr Gerät. Beachten Sie, daß Produktversionen, die andere Lampen verwenden, künftig angeboten werden können. -
Seite 11: Lampenregulierung
Rückseite Lampenabdeckung Abb. 4 Lampenregulierung Sie können die Lampenposition einstellen, indem Sie die Schrauben A, B und C einstellen. Die Lampenposition wurde ab Werk eingestellt. Da die Lampen, die verwendet werden können, von Hersteller zu Hersteller verschieden sind, kann es erforderlich sein, die Position erneut zu justieren. Die Lampe muß... -
Seite 12: Aufstellung Und Bedienung
Aufstellung und Bedienung Folgen Sie den entsprechenden Hinweisen, wenn Sie sich für einen der unten genannten Bedienungsmodi entscheiden. Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt. Ein Phantom 1. -
Seite 13: Dmx-Protokoll
DMX-Protokoll Kanal 1 - Horizontale Bewegung (Pan) Schieben Sie den Regler nach oben, um den Spiegel horizontal zu bewegen (PAN). Graduelle Spiegeleinstellung von einem Ende des Reglers zum anderen (0-255, 128-center). Der Head kann um 540° Grad gedreht werden und stoppt in jeder gewünschten Position. Kanal 2 - Spiegelbewegung vertikal (Tilt) Schieben Sie den Regler nach oben, um den Spiegel vertikal zu bewegen (TILT). -
Seite 14: Steuereinheit
Steuereinheit Wenn die Anzeige leuchtet bedeutet dies, dass der Phantom aktiv ist. Abb. 6 A. LED D. [CHOOSE]-Taste B. Display E. Up-Taste (nach oben) C. [ENTER]-Taste F. Down-Taste (nach unten) Steuer-Modus Die Scanner sind individuell adressiert auf einer Datenverbindung und an eine Steuerung angeschlossen. -
Seite 15: Funktionen Steuereinheit
Funktionen, die per Fernsteuerung gesteuert werden können Farbrad Der Phantom enthält ein Farbrad mit 7 Farben und Weiß. Das Farbrad kann zwischen nebeneinanderliegenden Farben in jeder gewünschten Position positioniert werden. Es ist auch möglich, das Farbrad kontinuierlich zu verschiedenen Geschwindigkeiten rotieren zu lassen. Shutter/Dimmer/Strobe Das Dimmen (0-100%) funktioniert mit einer einfachen mechanischen Shutter-Einheit. -
Seite 16: Adressierung
Stand-Alone / Slave Adressierung Die Scanner auf der Datenverbindung sind nicht an den Controller angeschlossen, können aber voreingestellte Programme ausführen, die für jeden Scanner unterschiedlich sein können. Um die Programme einzustellen, die abgespielt werden können, sehen Sie bei den "Stand-alone Einstellungen" nach (Menü... -
Seite 17: Slave-Modus
Hinweis: Trennen Sie den Scanner vor der Master/Slave Bedienung vom DMX-Controller, sonst könnte es zu einem Datenstau kommen, so dass die Scanner nicht einwandfrei arbeiten! Im Master/Slave-Modus kann der Master-Scanner das eingebaute Programm ausführen und die Fernsteuerungs-Funktion – alle Scanner arbeiten gleichzeitig. Während der Bedienung können Sie den Master-Scanner vom Slave-Scanner leicht indentifizieren. -
Seite 18: Kanal-Einstellungen
2. Das Gehäuse darf keine Verformungen aufweisen, Befestigungen und Installations-Spots. 3. Mechanische Teile wie Achsen und andere dürfen keine Gebrauchsspuren aufweisen. 4. Die elektrischen Stromkabel dürfen keine Schäden oder Materialermüdungen zeigen. Der Showtec Phantom benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Sonst wird... -
Seite 19: Auswechseln Einer Lampe
Auswechseln einer Lampe 1. Trennen Sie das Gerät vom Hauptstrom. Lösen Sie die beiden Schrauben auf der Rückseite des Gehäuses. 2. Entfernen Sie vorsichtig das kleine Metallgehäuse. 3. Folgen Sie den Hinweisen zur Installation eine neuen Lampe, Seite 8. Das Ersetzen einer Sicherung Elektrische Schwingungen, Kurzschlüsse oder ungeeignete Stromspannung können ein Durchbrennen der Sicherung verursachen. - Seite 20 Problem Mögliche Ursache(n) des Problems ·Hilfsmaßnahme Der Scanner hat keinen Strom ·Vergewissern Sie sich, dass der Strom Ein Scanner oder eingeschaltet ist und alle Kabel angeschlossen mehrere Scanner sind. sind komplett tot. Eine Sicherung ist durchgebrannt. · Wechseln Sie die Sicherung aus. Die Scanner setzen Der Controller ist nicht ·...
-
Seite 21: Produktbeschreibung
Produktbeschreibung Modell: Showtec Phantom Voltage: 240V-50Hz (CE) Sicherung: 3,5A / 250V Maße: 320x305x430mm (LxBxH) Gewicht: 12,52 kg Bedienung und Programmierung Signal pin OUT: pin 1 earth, pin 2 (-), pin 3 (+) Set Up und Adressierung: LED control panel Pan / Tilt 8 odr 16 bit DMX-Kanäle: 8...
