Compact Par 7 CW/WW

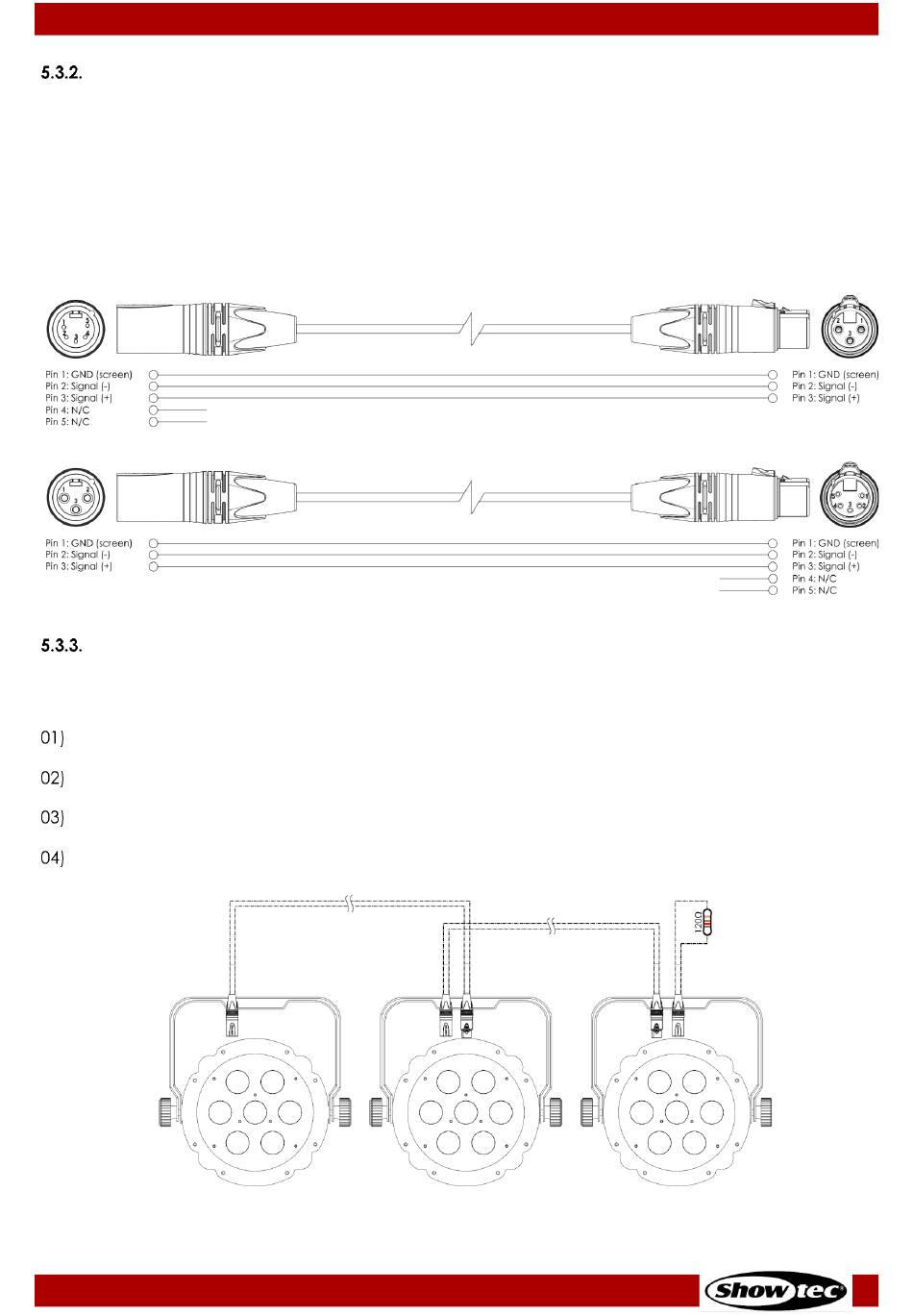

DMX-Kabel
Für eine zuverlässige DMX-Verbindung müssen geschirmte, verdrillte Doppelkabel mit 3-poligen XLR-
Steckern verwendet werden. Sie können DMX-Kabel direkt bei Ihrem Highlite International-Händler kaufen
oder Ihre eigenen Kabel herstellen.
Die Verwendung von XLR-Audiokabeln für die Übertragung von DMX-Daten kann zu einer schlechten
Signalqualität und einem unzuverlässigen Betrieb eines DMX-Netzwerks führen.
Wenn Sie Ihre eigenen DMX-Kabel herstellen, stellen Sie sicher, dass Sie die Pole und Drähte korrekt
anschließen, wie in Abb. 09 gezeigt.
Setup im Master/Slave-Modus
Der Compact Par 7 CW/WW unterstützt den Master/Slave-Steuerungsmodus. Führen Sie die folgenden
Schritte durch, um mehrere Geräte in einem Master/Slave-Setup anzuschließen:
Verbinden Sie den DMX-Ausgang der ersten Einheit, deren Dateien übertragen werden sollen, mit
dem DMX-Eingang des zweiten Geräts.
Verbinden Sie die gewünschte Anzahl an Geräten auf diese Weise, wie in Abb. 10 gezeigt. Das zuerst
verbundene Gerät wird automatisch zum Master-Gerät.
Stellen Sie alle folgenden Geräte als Slave-Geräte ein. Siehe 6.6.4 Master/Slave-Modus (Seite 22) für
weitere Informationen.
Schließen Sie einen DMX-Endstecker (120 Ω Widerstand) an den DMX-Ausgang des letzten Geräts im
Setup an.
Produktcode: 42581
15
Abb. 09
Abb. 10
