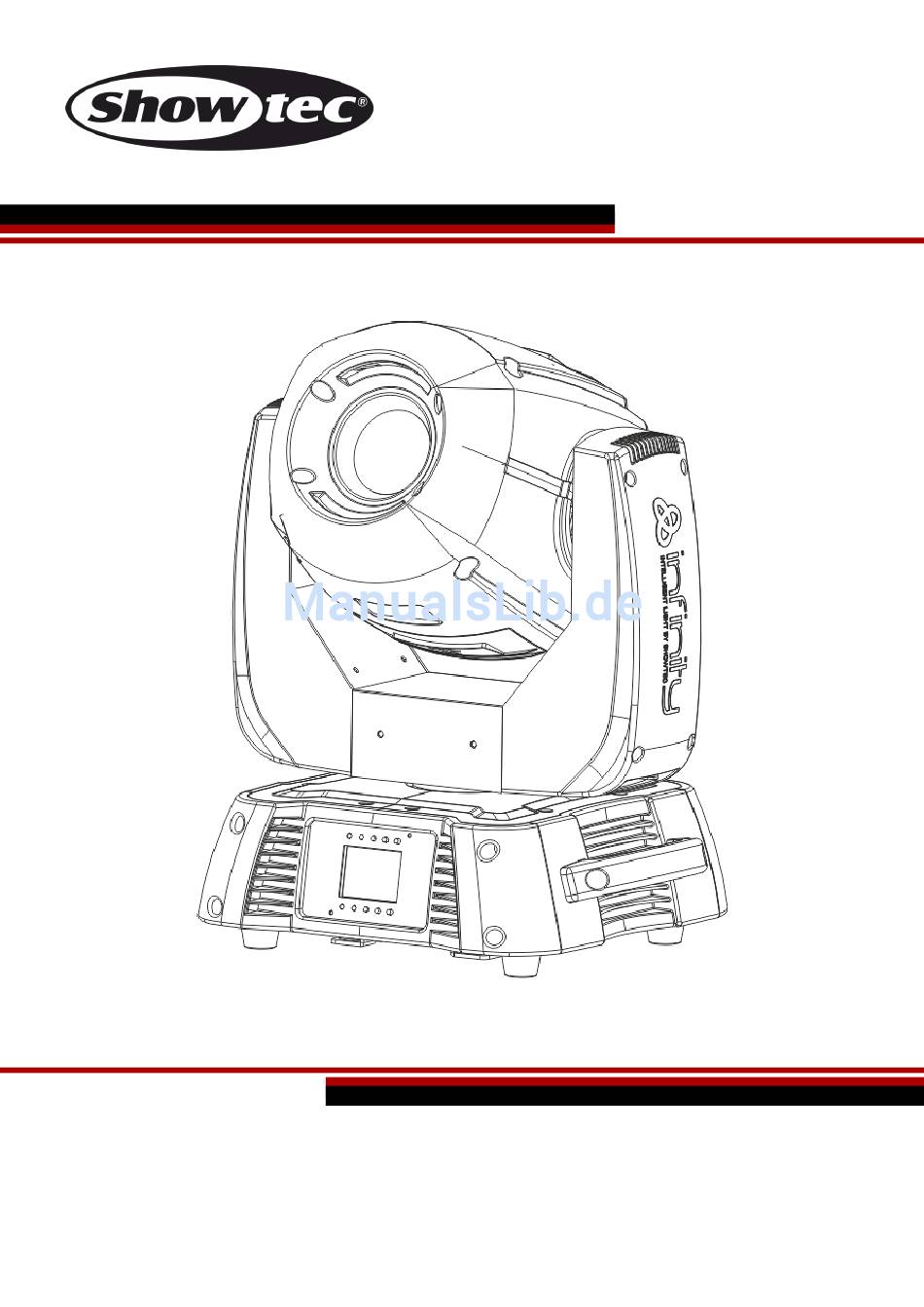

- Seite 1 HANDBUCH DEUTSCH Infinity iS-100 Bestellnummer: 41500 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Infinity iS-100 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Übersicht ..................................8 Rückseite ..................................8 Installation ................................... 9 Setup und Betrieb ................................9 Steuerungsmodi ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Infinity iS-100 LED Spot mit Powercon-Stromkabel, 0,9m ● 2 Halterungen zum Anbringen an einen Traversenrahmen ● Sicherheitsring ●... - Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 41500...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Infinity iS-100 ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. ● Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. - Seite 6 Infinity iS-100 Der Infinity kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Anbringen einer Halterung auf der Unterseite des Geräts Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen!
-
Seite 7: Rückgabe
Infinity iS-100 Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE... -
Seite 8: Beschreibung Des Geräts

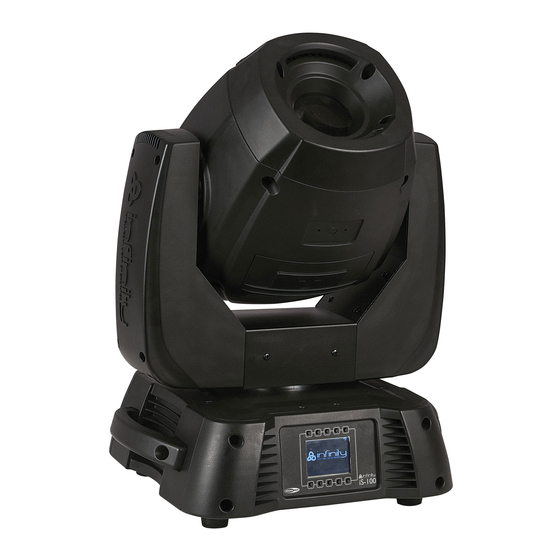

Infinity iS-100 Beschreibung des Geräts Funktionen Der Showtec Infinity iS-100 Spot ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. ● Abdeckungen mit Schnellverschraubung ● Motoren mit großem Drehmoment sorgen für schnelle Farb- & Gobowechsel ● Enthalten: Batterie, Farbdisplay mit Schwerkraftsensor ●... -
Seite 9: Übersicht
Infinity iS-100 Übersicht Abb. 01 01) Linse 02) Menü-Tasten + LCD-Display Rückseite Abb. 02 5-poliger DMX-Eingang (IN) 5-poliger DMX-Ausgang (OUT) 05) 3-poliger DMX-Eingang (IN) 3-poliger DMX-Ausgang (OUT) Neutrik Powercon-Eingang Neutrik Powercon-Ausgang Netzschalter Sicherung F5AL / 250V HINWEIS: Um dieses Gerät richtig bedienen zu können, sind DMX-Kenntnisse erforderlich. -
Seite 10: Installation
Infinity iS-100 Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity iS-100 LED Spot. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Mehrere Infinitys (Dmx-Steuerung)
Infinity iS-100 Mehrere Infinitys (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. -
Seite 12: Verbinden Der Geräte
● DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und Verbindungsstück von Neutrik®. Artikelnummer FL71150 (1,5m.), FL713 (3m.), FL716 (6m.), FL7110 (10m.). Der Infinity iS-100 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 41500... -
Seite 13: Bedienfeld
Infinity iS-100 Bedienfeld Start Bearbeitungsmenü Einstellungsmodus Adresseinstellung Infinity-Logo Pfeiltaste nach oben Pfeiltaste nach unten OK/ENTER Pfeiltaste nach links Pfeiltaste nach rechts LCD-Display Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 14: Menü-Übersicht
Infinity iS-100 Menü-Übersicht Bestellnummer: 41500... -
Seite 15: Hauptmenü-Optionen
Infinity iS-100 Hauptmenü-Optionen DMX-Adresse Bearbeitungsmodus Einstellungsmenü Voreingestellte Programme Testmodus Info Start Hoch Bearbeitungsmenü Runter Einstellungsmodus Adresseinstellung Links Infinity-Logo Rechts 1. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. -
Seite 16: Bearbeitungsmodus
Infinity iS-100 2. Bearbeitungsmodus Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 3 verschiedene Modi auswählen. Wählen Sie den gewünschten Modus mit den Pfeiltasten aus: 03) Stellen Sie den Wert dann mit von NO auf YES. -
Seite 17: Voreingestellte Programme
Infinity iS-100 4. Voreingestellte Programme Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 10 verschiedene Modi auswählen. Wählen Sie den gewünschten Modus mit den Pfeiltasten aus: 03) Stellen Sie den Wert dann mit von NO auf YES. -
Seite 18: Testmenü
Infinity iS-100 5. Testmenü Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 2 verschiedene Modi auswählen. Wählen Sie den gewünschten Modus mit den Pfeiltasten aus: 03) Stellen Sie den Wert dann mit von NO auf YES. -
Seite 19: Informationsmenü
Infinity iS-100 6. Informationsmenü Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. 03) Sie können 4 aktuelle Einstellungen einsehen und dieser aber nicht ändern. -
Seite 20: Dmx-Kanäle
Infinity iS-100 DMX-Kanäle 19 Kanäle (Advanced) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 21 Infinity iS-100 Kanal 9 - Farbrad 1 Durch den Schieberegler gesteuerte lineare Farbänderung. Von 128 bis 255 dreht sich das Farbrad gleichmäßig und erzeugt einen so genannten „Regenbogeneffekt“. Geöffnet/Weiß 7-13 Rot, hoch transparent 14-20 Orange 21-27 Hellgrün 28-34 Hellgelb 35-41...
- Seite 22 Infinity iS-100 Kanal 12 – Fixiertes Goborad + Gobo-Shake Geöffnet/Weiß 7-13 Gobo 1 14-20 Gobo 2 21-27 Gobo 3 28-34 Gobo 4 35-41 Gobo 5 42-48 Gobo 6 49-55 Gobo 7 56-63 Gobo 8 64-71 Gobo-Shake 8 von langsam nach schnell...
- Seite 23 Infinity iS-100 Kanal 15 - Iris 0-63 Iris von groß zu klein 64-127 Auto-Zoom von langsam nach schnell 128-191 Heranzoomen - langsam, Herauszoomen - schnell 192-255 Heranzoomen - schnell, Herauszoomen - langsam Kanal 16 - Fokus 0-255 Kontinuierliche Fokussierung von fern nach nah...
- Seite 24 Infinity iS-100 Kanal 18 - Voreingestellte Programme Keine Funktion 8-15 Voreingestelltes Programm 1 16-23 Voreingestelltes Programm 2 24-31 Voreingestelltes Programm 3 32-39 Voreingestelltes Programm 4 40-47 Voreingestelltes Programm 5 48-55 Voreingestelltes Programm 6 56-63 Voreingestelltes Programm 7 64-71 Voreingestelltes Programm 8...
-
Seite 25: Kanäle (Basic)
Infinity iS-100 16 Kanäle (Basic) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 26 Infinity iS-100 Kanal 09 – Rotierendes Goborad + Gobo-Shake Geöffnet/Weiß 8-15 Gobo 1 (Glas) 16-23 Gobo 2 (Glas) 24-31 Gobo 3 (Metall) 32-39 Gobo 4 (Metall) 40-47 Gobo 5 (Metall) 48-55 Gobo 6 (Metall) 56-63 Gobo 7 (Glas) 64-71 Gobo-Shake 7 von langsam nach schnell...
- Seite 27 Infinity iS-100 Kanal 12 - Prisma Offen 8-12 3-fach Prismaeffekt, keine Drehung 13-130 Drehung im Uhrzeigersinn, Prisma-Effekt von langsam nach schnell 131-247 Drehung gegen den Uhrzeigersinn (CCW),Prisma-Effekt von langsam nach schnell 248-255 3-fach Prismaeffekt, keine Drehung Kanal 13 - Prismarotation...
-
Seite 28: Kanaleinstellungen
Infinity iS-100 Kanaleinstellungen Abb. 06 Bestellnummer: 41500... -
Seite 29: Wartung
Infinity iS-100 Wartung Der Infinity iS-100 LED Spot von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 30: Ein Gobo Aus Dem Rotierenden Goborad Auswechseln
Infinity iS-100 Ein Gobo aus dem rotierenden Goborad auswechseln 01) Ziehen Sie den Netzstecker ab und stellen Sie den Netzschalter auf OFF. 02) Stellen Sie sicher, dass das Gobo, das Sie einsetzen möchten, die richtige Größe hat. Siehe die Abbildung unten. -
Seite 31: Orientierung Der Glasgobos
Infinity iS-100 Orientierung der Glasgobos Beschichtete Glasgobos werden so eingelegt, dass die beschichtete Seite zum Rand des Halters zeigt (weg von der Feder). Texturglas-Gobos werden so eingelegt, dass die glatte Seite in Richtung der Feder zeigt. Das bietet das beste Ergebnis bei der Kombination von rotierenden Gobos. - Seite 32 Infinity iS-100 Farbrad 1 Abb. 10 Rotierendes Goborad Fixiertes Goborad Abb. 11 Abb. 12 Bestellnummer: 41500...
-
Seite 33: Ersetzen Des Akkus
Infinity iS-100 Ersetzen des Akkus (muss von einem qualifizierten Techniker durchgeführt werden!) 01) Ziehen Sie den Netzstecker ab. 02) Lösen Sie die 6 Schrauben auf der Vorderseite des Geräts. 03) Ziehen Sie vorsichtig die Frontabdeckung ab. 04) Ziehen Sie den Stecker aus der PCB ab. -
Seite 34: Fehlersuche
02) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 03) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 04) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 28 für nähere Informationen zum Auswechseln der Sicherung. - Seite 35 Infinity iS-100 Problem Mögliche Ursache(n) Lösung Ein oder Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät eingeschaltet ist mehrere und dass die Kabel angeschlossen sind. Geräte sind Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung. völlig tot. Die Geräte Der Controller ist nicht ●...
-
Seite 36: Technische Daten
Infinity iS-100 Technische Daten Modell: Showtec Infinity iS-100 LED Spot Eingangsspannung: 100-240 VAC Kontinuierliche Leistung: Max. 220W bei Höchstleistung Sicherung: F5AL / 250V Abmessungen: 304 x 366 x 485 mm (LxBxH) Gewicht: 16,5 kg Bedienung und Programmierung Signal Pin OUT:... -
Seite 37: Abmessungen
Infinity iS-100 Gobos Farbrad: Hitzebeständig und Verstärkungsglas, dichroitische Glasbeschichtung Max. Umgebungstemperatur t 40°C; Max. Gehäusetemperatur t : 80°C Motor: Hochwertiger durch Mikroprozessoren gesteuerter Schrittmotor Mindestabstand: Mindestabstand zu brennbaren Oberflächen: 0,5m Mindestabstand zum beleuchteten Objekt: 1,3m Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten. - Seite 38 ©2015 Showtec...
