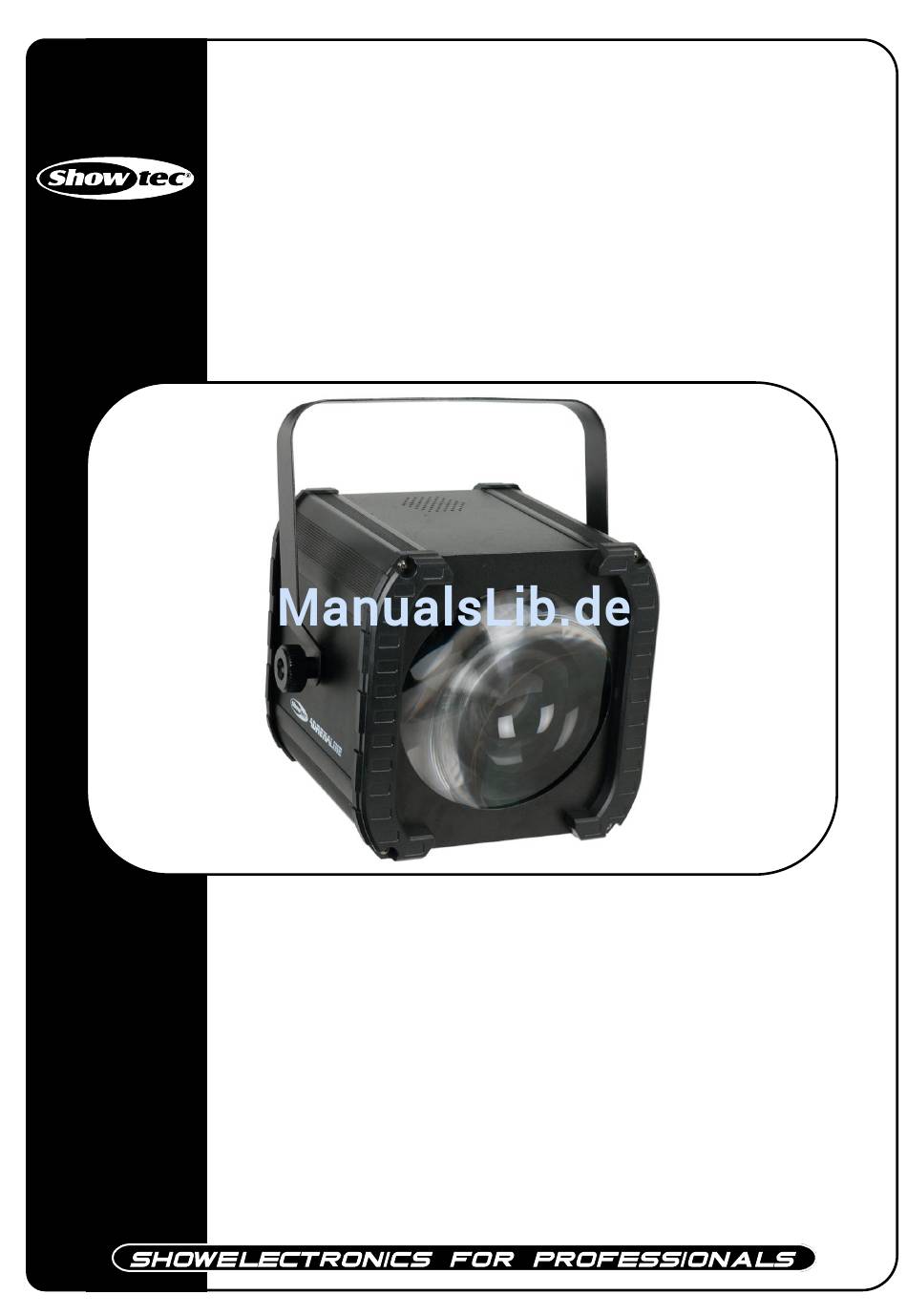

- Seite 1 Adrenaline ORDERCODE 43093 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Zufriedenheit unserer Kunden. Für weitere Informationen: iwant@showtec.info Showtec bietet einige der qualitativ hochwertigsten und preiswertesten Produkte auf dem Markt an. Wenn Sie Ihre Beleuchtungsausrüstung in Zukunft noch erweitern wollen, schauen Sie am besten wieder nach den hervorragenden Produkten von Showtec.
-
Seite 3: Inhaltsverzeichnis
Rückseite ..................................6 Installation ................................... 7 Setup und Betrieb ................................7 Steuerungsmodi ................................7 Ein Adrenaline (voreingestellte Programme 1-16) .................... 7 Ein Adrenaline (Musiktaktung) ..........................7 Mehrere Adrenalines (Master/Slave-Steuerung) ....................7 Mehrere Adrenalines (DMX-Steuerung) ....................... 8 Verbinden der Geräte ..............................9 Datenverkabelung ............................... -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Adrenaline mit 1,5m-Kabel und Hängehalterung. • IEC-Netzkabel (1,5m) • Bedienungsanleitung Voraussichtliche Nutzungsdauer des LED-Scheinwerfers Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Klemme, um den Adrenaline mithilfe der Halterung an einem Traversenrahmen zu befestigen. Der Adrenaline darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z.B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. -
Seite 7: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN... -
Seite 8: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der Adrenaline von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Eingangsleistung: 100-230V 50/60 Hz •1, 4 oder 256 DMX-Kanäle • Spitzenleistung: 155 Watt; kontinuierliche Leistung 98 Watt • Lampe: 256 x 5mm leistungsstarke LEDs (64 rote, 64 grüne, 64 blaue, 64 weiße) •... -
Seite 9: Installation
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 3. Der Adrenaline funktioniert selbständig, wenn er an kein DMX-Kabel angeschlossen ist. Siehe Seite 13 für mehr Informationen über die voreingestellten Programme. -
Seite 10: Mehrere Adrenalines (Dmx-Steuerung)
1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie den Adrenaline mit einem 3-P XLR-Kabel. Die Steckerkontakte: Erdung... -
Seite 11: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 12: Bedienfeld
Daher sollte die DMX-Adresse des ersten Adrenaline 1(A001) sein; die DMX-Adresse des zweiten Adrenaline sollte 1+4=5 (5) sein; die DMX-Adresse des dritten Adrenaline sollte 5+4=9 (9) sein, etc. Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jeder einzelne Adrenaline korrekt gesteuert werden kann. -
Seite 13: Menü-Übersicht
Menü-Übersicht... -
Seite 14: Hauptmenü-Optionen
Hauptmenü-Optionen DMX-Adresse Kanal-Modus 3. Master/Slave 4. Voreingestellte Programme 5. Musiktaktung 6. Blackout 7. LED 8. Display 9. Test 10. LED-Funktionszeit 11. Version 1. DMX-Modus Mit diesem Menü können Sie die DMX-Adresse zuweisen. 1) Drücken Sie die MENU-Taste, bis das Display anzeigt. -
Seite 15: Master/Slave-Modus
3. Master/Slave-Modus 1) Drücken Sie die MENU-Taste, bis das Display anzeigt. 2) Sie können 3 verschiedene Modi auswählen. Aktivieren Sie den gewünschten Modus mit den Up/Down-Tasten. Master Slave 1 Slave 2 Wenn auf dem Display: angezeigt wird, befindet sich das Gerät im Slave-Modus. Es reagiert nun wie das Master-Gerät. -
Seite 16: Musikgetakteter Modus
, damit das Gerät auf die Musik reagiert. 3) Mit dem Empfindlichkeitsregler auf der Rückseite des Geräts können Sie seine Audioempfindlichkeit einstellen. Wenn Sie nun Musik abspielen, reagiert der Adrenaline auf ihren Rhythmus. 6. Blackout-Modus 1) Drücken Sie die MENU-Taste, bis das Display anzeigt. -
Seite 17: Dmx-Kanäle
DMX-Kanäle 1 Kanal Kanal 1 - Voreingestellte Programme 0-29 Keine Funktion 30-49 Voreingestelltes Programm 1 50-69 Voreingestelltes Programm 2 70-89 Voreingestelltes Programm 3 90-109 Voreingestelltes Programm 4 110-129 Voreingestelltes Programm 5 130-149 Voreingestelltes Programm 6 150-169 Voreingestelltes Programm 7 170-189 Voreingestelltes Programm 8 190-209 Voreingestelltes Programm 9... -
Seite 18: 256 Kanäle
256 Kanäle Kanal 1 – LED 1 Dimmer 0-255 Dimmer LED 1 von schwarz nach max. Helligkeit Kanal 2 – LED 2 Dimmer 0-255 Dimmer LED 2 von schwarz nach max. Helligkeit Kanal 3 – LED 3 Dimmer 0-255 Dimmer LED 3 von schwarz nach max. Helligkeit Kanal 4 –... -
Seite 19: Wartung
Wartung Der Adrenaline von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 20: Keine Reaktion Auf Dmx-Signale
Keine Reaktion auf DMX-Signale Antwort: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine defekte DMX-Karte für die Lichteffekte sein. 1. Überprüfen Sie das DMX-Kabel: Ziehen Sie den Netzstecker ab, wechseln Sie das DMX-Kabel aus und stecken Sie den Netzstecker erneut an. -
Seite 21: Technische Daten
Technische Daten Modell: Showtec Adrenaline Eingangsleistung: 100-230V 50/60 Hz 1, 4 oder 256 DMX-Kanäle Spitzenleistung: 155 Watt; kontinuierliche Leistung 98 Watt Lampe: 256 x 5mm leistungsstarke LEDs (64 rote, 64 grüne, 64 blaue, 64 weiße) Strahlungswinkel: 35 Grad Bedienungsmodi: DMX-512, voreingestellte Programme, Musiktaktung, Master/Slave...
