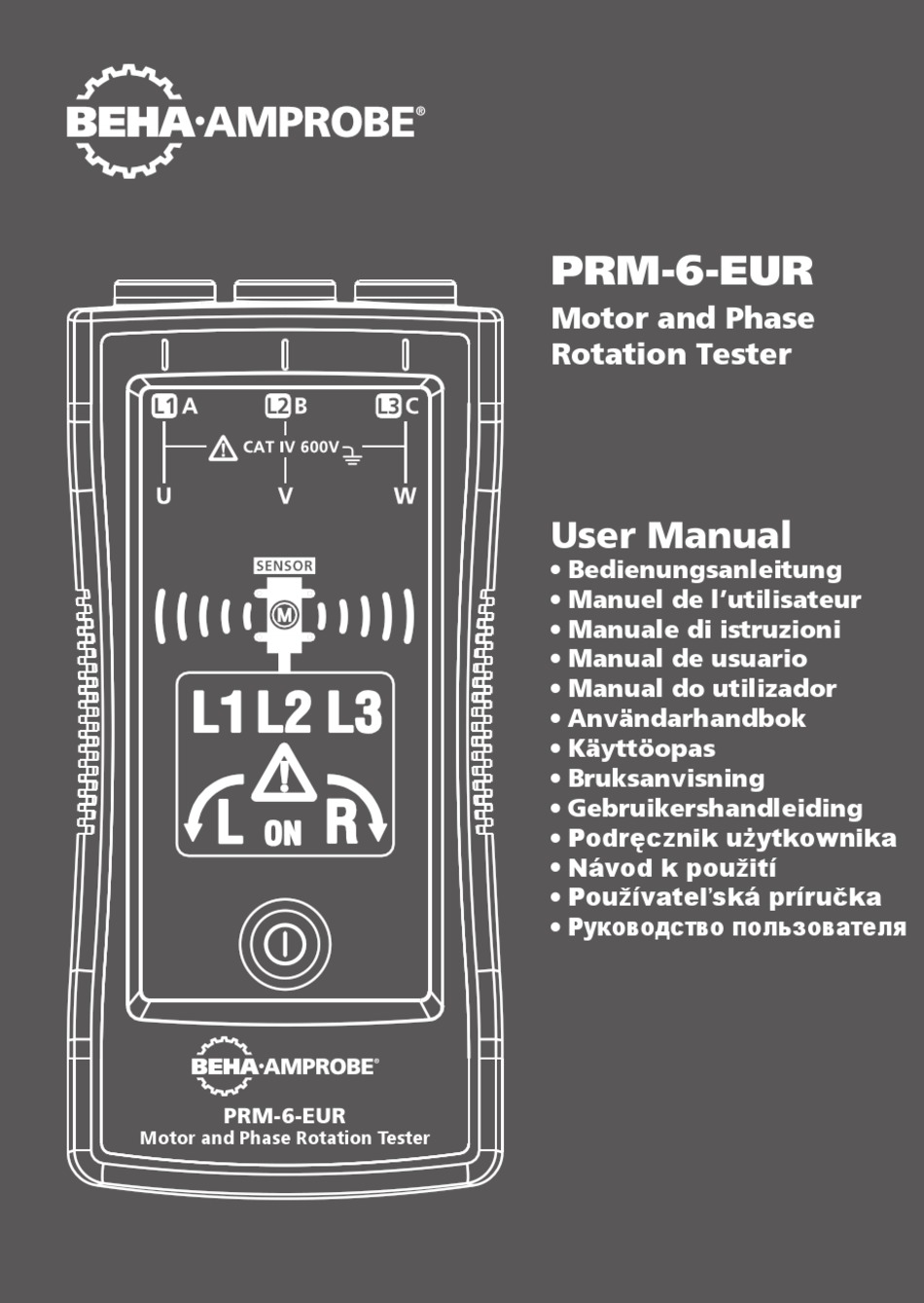

PRM-6-EUR
Motor and Phase Rotation Tester
PRM-6-EUR
Motor and Phase
Rotation Tester
User Manual
Bedienungsanleitung
Manuel de l'utilisateur
Manuale di istruzioni
Manual de usuario
Manual do utilizador
Användarhandbok
Käyttöopas
Bruksanvisning
Gebruikershandleiding
Podręcznik użytkownika
Návod k použití
Používateľská príručka
Руководство пользователя

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beha-Amprobe PRM-6-EUR

Inhaltszusammenfassung für Beha-Amprobe PRM-6-EUR

  • Seite 1 PRM-6-EUR Motor and Phase Rotation Tester User Manual Bedienungsanleitung  Manuel de l’utilisateur  Manuale di istruzioni  Manual de usuario  Manual do utilizador  Användarhandbok  Käyttöopas  Bruksanvisning  Gebruikershandleiding  Podręcznik użytkownika  Návod k použití...
  • Seite 2 PRM-6-EUR Motor and Phase Rotation Tester Users Manual 4/2015, Rev A ©2015 Beha-Amprobe. All rights reserved. Printed in China...
  • Seite 3 Tel: 905-890-7600 Non-warranty Repairs and Replacement – Europe European non-warranty units can be replaced by your Amprobe distributor for a nominal charge. Please check the “Where to Buy” section on www.Beha-Amprobe.com for a list of distributors near you. Amprobe Europe*...

  • Seite 4: Inhaltsverzeichnis

    PRM-6-EUR Motor and Phase Rotation Tester CONTENTS SYMBOL ......................3 SAFETY INFORMATION ..................3 UNPACKING AND INSPECTION ................5 USING PHASE SEQUENCE & MOTOR ROTARY TESTER ........5 Determine the Rotary Field Direction ............5 Non-Contact Rotary Field Indication ............6 Determine the Motor Connection ..............

  • Seite 5: Prm-6-Eur Motor And Phase Rotation Tester

    PRM-6-EUR Motor and Phase Rotation Tester ON symbol for Non-Contact Input terminals for L1 (A), L2 (B), L3 (C) Rotary Field Indication Non-contact motor orientation and Determine the Motor symbol and sensor indicator Connection Symbol for L1, L2, L3 indicators...

  • Seite 6: Symbol

    SYMBOLS  Caution! Risk of electric shock. Caution! Refer to the explanation in this manual. The equipment is protected by double insulation or reinforced insulation Earth (Ground) Measurement category IV (CAT IV) is for measurement performed at the source of the low-voltage installation. CAT IV Examples are electricity meters and measurement on primary overcurrent protection device and ripple control units.
  • Seite 7 • Measurements can be adversely affected by impedances of additional operating circuits connected in parallel or by transient currents. • Do not use the PRM-6-EUR with any of the parts removed. • Disconnect the test leads from energized circuits and from the tester before opening the battery cover.

  • Seite 8: Unpacking And Inspection

    30% phase to phase or 65% between phase to neutral. Note: • The PRM-6-EUR is powered by the motor or system being tested. • In environment with poor light condition you can switch on the Backlight while pressing and hold button “ON” to improve visibility.

  • Seite 9: Non-Contact Rotary Field Indication

    1. Disconnect all test leads from the PRM-6-EUR for safety reason. 2. Position the PRM-6-EUR on the motor so it is parallel to the length of the motor shaft. The sensor of the tester should be in the center of the motor windings.

  • Seite 10: Determine The Motor Connection

    Figure 2: Motor Rotation Determine the Motor Connection 1. Connect one end of test leads to the tester’s corresponding terminals L1, L2, and L3. 2. Connect the alligator clips or the test probes to the other end of the test leads.

  • Seite 11: Backlight

    Backlight The backlight is turned on while pressing and hold button “ON” and it is powered by the battery. If the backlight don’t illuminate the battery does not have a charge and needs to be replaced. SPECIFICATIONS 3 phase indication Via LCD Indication of phase rotation Via LCD...

  • Seite 12: Maintenance

    Agency approvals MAINTENANCE Caution To prevent damage to the PRM-6-EUR: • Do not attempt to repair or service the PRM-6-EUR unless qualified to do so. • Make sure that the relevant calibration, performance test, and service information is being used.

  • Seite 13: Replacing And Disposing Of The Battery

    Figure 3: 1. Disconnect test leads from any power source. 2. Place the PRM-6-EUR face down on a nonabrasive surface and loosen the battery-door lock with a flat screwdriver. 3. Lift the battery cover away from the PRM-6-EUR.
  • Seite 14 PRM-6-EUR Motor- und Phasenfolgetester Bedienungsanleitung 4/2015, Rev. A © 2015 Beha-Amprobe. Alle Rechte vorbehalten. In China gedruckt.
  • Seite 15 In Europa können Geräte außerhalb der Garantiezeit gegen eine geringe Gebühr von Ihrem Amprobe-Distributor ausgetauscht werden. Eine Liste mit Distributoren in Ihrer Nähe finden Sie im Bezugsquellen-Bereich bei www.Amprobe.eu . Amprobe Europe* Beha-Amprobe In den Engematten 14 79286 Glottertal, Deutschland Tel.: +49 (0) 7684 8009 - 0 www.Beha-Amprobe.com...
  • Seite 16 PRM-6-EUR – Motor- und Phasenfolgetester INHALT Symbole ......................3 Sicherheitshinweise ................... 3 Auspacken und prüfen ..................5 Motor- und Phasenfolgetester verwenden ............5 Drehfeldrichtung bestimmen ............... 5 Berührungslose Drehfeldanzeige ..............6 Motorverbindungsprüfung ................7 Hintergrundbeleuchtung ................9 Technische Daten ....................8 Wartung ......................

  • Seite 17: Prm-6-Eur - Motor- Und Phasenfolgetester

    PRM-6-EUR – Motor- und Phasenfolgetester ON-Symbol zur berührungslosen Eingangsanschlüsse für L1 (A), L2 Drehfeldanzeige und (B), L3 (C) Motorverbindungsprüfung Symbol für berührungslose EIN-Taste/ Motorprüfung und Sensoranzeige Hintergrundbeleuchtung L1-, L2-, L3-Anzeigesymbole Messleitungen (schwarz, rot, gelb) Symbol für Drehung gegen den Messspitzenkappen (schwarz, rot,...

  • Seite 18: Symbole

    SYMBOLE  Achtung! Stromschlaggefahr. Achtung! Erläuterung in dieser Anleitung beachten. Doppelte oder verstärkte Geräteisolierung. Erde (Masse). Die Messkategorie IV (CAT IV) gilt für Messungen an der Quelle von Niederspannungsinstallationen. Beispielsweise: CAT IV Messungen an Zählern, Überstromschutzgeräten und Rundsteuergeräten Richtungssymbol zur berührungslosen Motordrehrichtungsanzeige.
  • Seite 19 • Messungen können durch Impedanzen zusätzlicher, parallel geschalteter Schaltkreise oder durch transiente Ströme beeinträchtigt werden. • Nutzen Sie den PRM-6-EUR niemals in unvollständigem Zustand. • Trennen Sie die Messleitungen von spannungsführenden Schaltungen und vom Tester, bevor Sie das Batteriefach öffnen.

  • Seite 20: Auspacken Und Prüfen

    Phasenspannungsdifferenz überschreitet 30 % (Phase – Phase) / 65 (Phase – Neutralleiter). Hinweis: • Der PRM-6-EUR bezieht seine Energie vom getesteten Motor oder Schaltkreis. • Bei Messungen unter schlechten Lichtverhältnissen können Sie die Hintergrundbeleuchtung einschalten – dazu halten Sie die ON-Taste gedrückt.

  • Seite 21: Berührungslose Drehfeldanzeige

    1. Trennen Sie aus Sicherheitsgründen sämtliche Messleitungen vom PRM- 6-EUR. 2. Setzen Sie den PRM-6-EUR parallel zur Motorwelle an den Motor an. Der Sensor des Testers sollte zur Mitte der Motorwicklungen zeigen. Der Tester sollte so nahe wie möglich an den Motor gebracht werden. Siehe Abbildung 2.
  • Seite 22 Messleitungen. 3. Verbinden Sie die Messleitungen oder Krokodilklemmen mit den Motoranschlüssen, L1 an U, L2 an V, L3 an W. 4. Drücken Sie die EIN-Taste. „ON“ erscheint im LC-Display, der PRM-6-EUR ist einsatzbereit. 5. Drehen Sie die Motorwelle nach rechts.

  • Seite 23: Hintergrundbeleuchtung

    Hintergrundbeleuchtung Die über die Batterie gespeiste Hintergrundbeleuchtung schaltet sich ein, wenn Sie die ON-Taste gedrückt halten. Falls die Hintergrundbeleuchtung nicht aufleuchten sollte, ist die Batterie erschöpft, sollte daher ausgetauscht werden. TECHNISCHE DATEN Dreiphasenanzeige Per LCD Phasenfolgeanzeige Per LCD Motordrehrichtungsanzeige Per LCD Berührungslose Drehfeldanzeige Motorverbindungsprüfung Per LCD...

  • Seite 24: Wartung

    Zulassungen WARTUNG Achtung So verhindern Sie Beschädigungen des PRM-6-EUR: • Versuchen Sie nicht, den PRM-6-EUR zu warten oder zu reparieren, sofern Sie nicht über entsprechende Qualifizierungen verfügen. • Achten Sie darauf, dass zutreffende Kalibrierungs-, Leistungsprüfungs- und Serviceangaben verwendet werden. • Verwenden Sie keine Scheuer- oder Lösungsmittel. Scheuer- und Lösungsmittel beschädigen das Gehäuse des PRM-6-EUR.

  • Seite 25: Batterie Austauschen Und Entsorgen

    Abbildung 3: 1. Trennen Sie die Messleitungen von sämtlichen spannungsführenden Leitern. 2. Legen Sie den PRM-6-EUR mit der Vorderseite nach unten auf eine nicht scheuernde Unterlage, lösen Sie die Batteriefachschraube mit einem Schlitzschraubendreher. 3. Heben Sie den Batteriefachdeckel vom PRM-6-EUR ab.
  • Seite 26 Visit www.Beha-Amprobe.com for • Catalog • Application notes • Product specifications • User manuals Amprobe Europe ® Beha-Amprobe In den Engematten 14 79286 Glottertal, Germany Please Tel.: +49 (0) 7684 8009 - 0 Recycle...
