Optionskarte

Zusätzlich zur Basisplatine kann eine Optionskarte installiert
werden. Diese ist standardmäßig jedoch nicht in der Hardware-
Konfiguration enthalten.

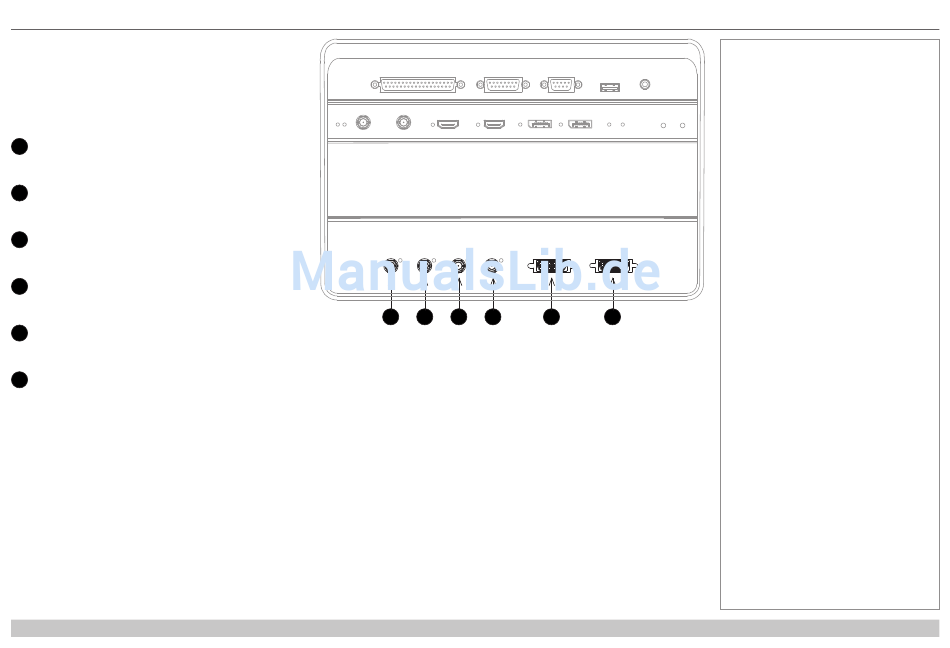

Bei Installation einer Optionskarte können die folgenden
Eingänge zusätzlich verfügbar gemacht werden:
3G-SDI A
1
3G-SDI
3G-SDI B
2
3G-SDI
3G-SDI C
3
3G-SDI
3G-SDI D
4
3G-SDI
DVI A
5
DVI-D
DVI B
6
DVI-D
Die SDI-Eingänge können sowohl für 3G-SDI als auch HD-SDI verwendet werden.
Die vier SDI-Eingänge können separat mit einem 2K- oder 1080p-Bild, welches vom Projektor auf 4K hochskaliert wird, oder gleichzeitig
genutzt werden, um ein Bild von einer vollen 4K-Quelle zu projizieren.
Die zwei DVI-Eingänge können ebenfalls gleichzeitig zur Anzeige einer nativen 4K-Auflösung genutzt werden.
ANLEITUNG ALLER ANSCHLÜSSE
SIGNALEINGÄNGE
1 2 3 4 5 6
Hinweise
