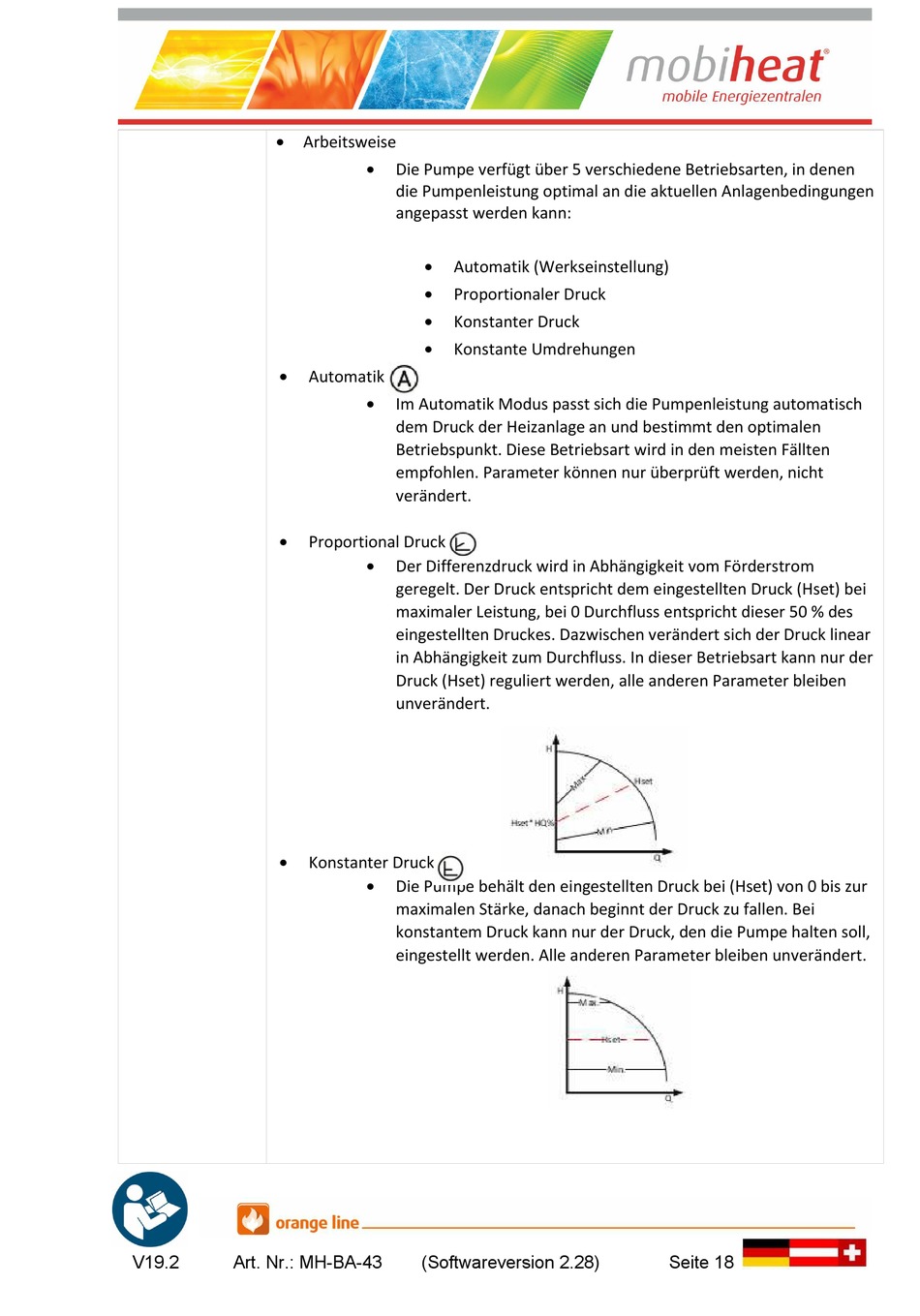

Arbeitsweise
V19.2
Art. Nr.: MH-BA-43
Die Pumpe verfügt über 5 verschiedene Betriebsarten, in denen
die Pumpenleistung optimal an die aktuellen Anlagenbedingungen
angepasst werden kann:
Automatik (Werkseinstellung)
Proportionaler Druck
Konstanter Druck
Konstante Umdrehungen
Automatik
Im Automatik Modus passt sich die Pumpenleistung automatisch
dem Druck der Heizanlage an und bestimmt den optimalen
Betriebspunkt. Diese Betriebsart wird in den meisten Fällten
empfohlen. Parameter können nur überprüft werden, nicht
verändert.
Proportional Druck
Der Differenzdruck wird in Abhängigkeit vom Förderstrom
geregelt. Der Druck entspricht dem eingestellten Druck (Hset) bei
maximaler Leistung, bei 0 Durchfluss entspricht dieser 50 % des
eingestellten Druckes. Dazwischen verändert sich der Druck linear
in Abhängigkeit zum Durchfluss. In dieser Betriebsart kann nur der
Druck (Hset) reguliert werden, alle anderen Parameter bleiben
unverändert.
Konstanter Druck
Die Pumpe behält den eingestellten Druck bei (Hset) von 0 bis zur
maximalen Stärke, danach beginnt der Druck zu fallen. Bei
konstantem Druck kann nur der Druck, den die Pumpe halten soll,
eingestellt werden. Alle anderen Parameter bleiben unverändert.
(Softwareversion 2.28)
Seite 18
