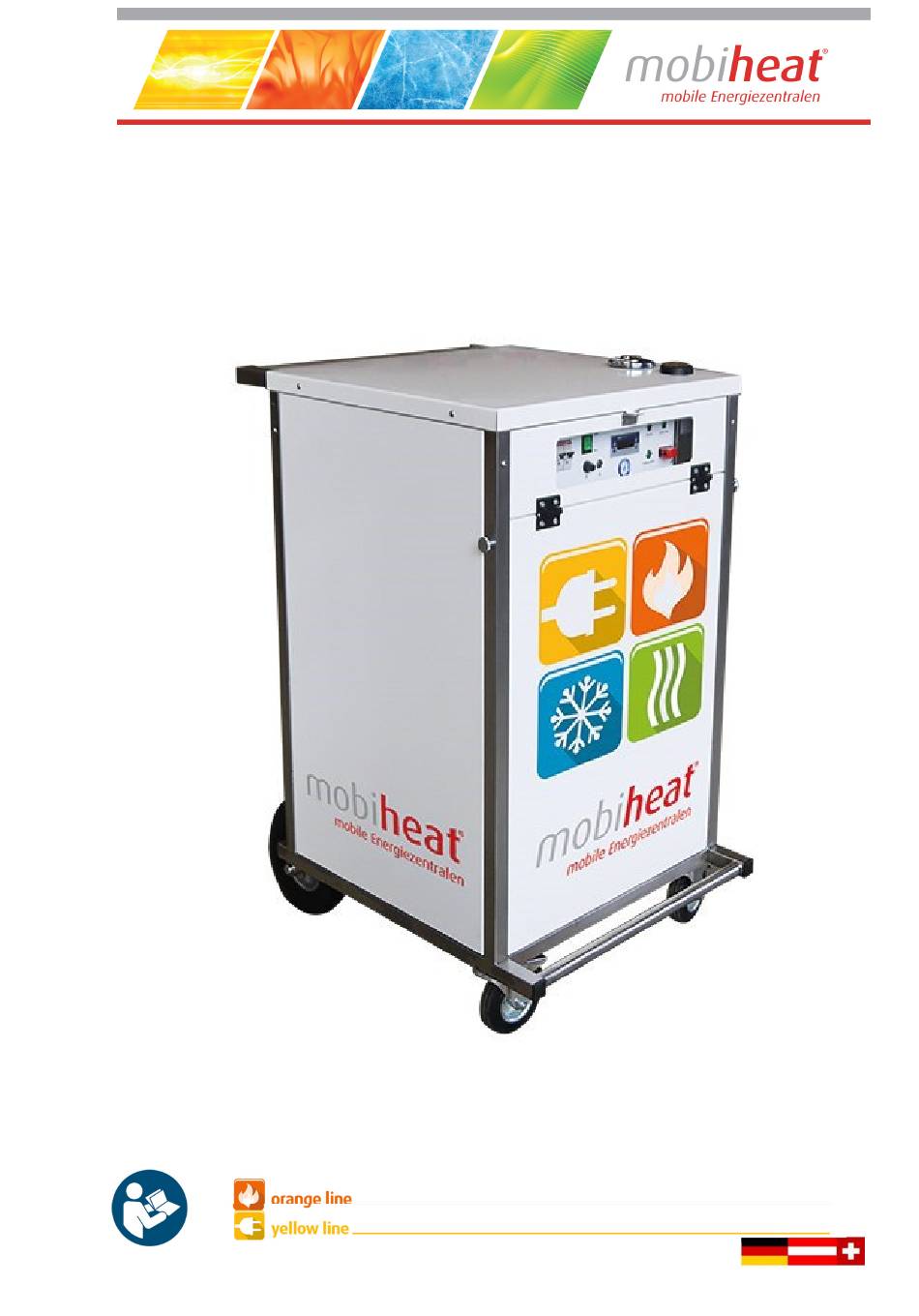

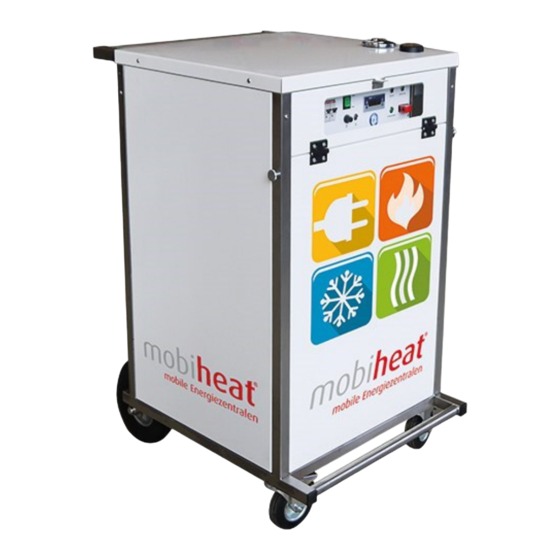

- Seite 1 Hybrid-Heizzentrale Originalbetriebsanleitung in deutscher Sprache MH20H Art. Nr.: MH-BA-20 Seite 0...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel Wichtige Sicherheitsvorschriften Technische Daten 2.1 MH20H Aufbau /Inbetriebnahme 3.1 Transport 3.2 Aufbau 3.3 Inbetriebnahme 3.3.1 Anschluss 3.3.2 Externer Öltank 3.3.3 Befüllung und Entlüftung 3.3.4 Einstellung Pumpe 3.3.5 Einstellung Kessel 3.3.6 Betrieb mit externen Öltank 3.3.7 Abbau Störungen: Ursachen und Behebung 4.1 Allgemein... -
Seite 3: Verwendete Symbole Und Begriffe
Verwendete Symbole und Begriffe Alle Sicherheits- und Warnhinweise dieser Anleitung wurden deutlich hervorgehoben. Bei Warnhinweisen wurden folgende Symbole und Signalwörter verwendet. Gefahr Warnt Sie vor Gefahren, die zu einer Verletzung von Personen oder zu einem erheblichen Sachschaden führen können. Achtung Es können Störungen im Betriebsablauf auftreten, wenn Sie diese Hinweise nicht beachten. -
Seite 4: Wichtige Sicherheitsvorschriften
1. Wichtige Sicherheitsvorschriften WICHTIGE SICHERHEITSVORSCHRIFTEN HEIZKESSEL LESEN SIE DIESE ANLEITUNG SORGFÄLTIG BEVOR SIE DEN HEIZKESSEL AN DEN HEIZKREISLAUF ANSCHLIESSEN. Installation und Anschluss darf nur von Fachpersonal durchgeführt werden. Gefahr durch Fehlanwendung! Benutzen Sie das Gerät nur zu dem in dieser Anleitung beschriebenen Zweck. Andernfalls gefährden Sie sich selbst oder Sie beschädigen das Gerät. -
Seite 5: Technische Daten
2. Technische Daten Entnehmen Sie die jeweiligen technischen Daten und Anschlusswerte für Ihr Modell den nachfolgenden Tabellen. 2.1 MH20H Anhänger Abmessungen (B x T x H): 835 mm 875 mm 1100 mm Gewicht (Netto): 150 Kg Heizung Heizleistung: 17 kW Öl / 3 kW Elektro Temperaturbereich: 50°... -
Seite 6: Aufbau /Inbetriebnahme
3. Aufbau / Inbetriebnahme Transport Transport per Spedition • Heben und verzurren Sie das ausgepackte Gerät niemals an den Armaturen. • Lagern Sie das Gerät trocken, frostfrei und staubgeschützt. Trennen Sie das Gerät zum Einlagern von der Stromquelle. • • Lagern Sie das Gerät nach Gebrauch nur in vollständig entleertem Zustand ein. -
Seite 7: Externer Öltank
3.3.2 Externer Öltank (optional) • Schließen Sie den Ölschlauch an der vorgesehenen Schlauchtülle an (Pos. 1, Bild 1, Kapitel 3.3.2) und schalten Sie das 3 Wegeventil (Pos. 2, Bild 2, Kapitel 3.3.2) auf die gewünschte Stellung. Betätigen Sie den Schalter (Pos. 3, Bild 2, Kapitel 3.3.2). -
Seite 8: Befüllung Und Entlüftung
3.3.3 Befüllung und Entlüftung • Betanken Sie die Anlage über die Fülleinrichtung (Bild 3, Kapitel 3.3.3) auf der Oberseite. Beobachten Sie während des Tankvorgangs die Füllstandsanzeige Tankanschluss (Bild 3) • Befüllen Sie das Gerät mit Wasser über die bauseitige Anlage oder die KFE (Bild 1.1, Pos. -
Seite 9: Einstellung Pumpe
• Entlüften Sie die Anlage über die am höchsten gelegenen KFE. 3.3.4 Einstellung Pumpe • Schalten Sie die Anlage ein • Prüfen Sie die Einstellung der Heizkreispumpe Heizkreispumpe einstellen Art. Nr.: MH-BA-20 Seite 8... - Seite 10 Zum Einstellen der Pumpenleistung ist die Pumpe seitlich am Klemmkasten mit einem Bedienknopf ausgestattet. Die Pumpe bietet 6 Auswahlmöglichkeiten: • Drei voreingestellte Leistungskurven nach dem Proportionaldruckverfahren • Drei Leistungskurven mit konstanter Drehzahlkennlinie. Die Umschaltung zwischen den einzelnen Stufen erfolgt durch aufeinander folgendes Drücken des Bedienknopfes.
-
Seite 11: Einstellung Kessel
3.3.5 Einstellung Kessel • Schalten Sie den Wahlschalter (Bild 5, Pos. 7, Kapitel 3.3.5) Diesel oder Hybrid auf die gewünschte Stellung. (Hybrid 3 kW / Diesel 17 kW) • Stellen Sie den FI-Schalter und Schalter (Bild 5, Pos. 8, Kapitel 3.3.5) auf ein. •... -
Seite 12: Betrieb Mit Externen Öltank
3.3.6 Betrieb mit externen Öltank • Schließen Sie den Öltank und das externe Magnetventil an. (siehe Bild 1/2, Kapitel 3.3.2) • Schalten Sie den Schalter (Bild 1/2, Pos. 3, Kapitel 3.3.2) “Betrieb ext. Tank“ ein. Die Kontrollleuchte “Betrieb ext. Tank“ (Bild 1/2, Pos. 4, Kapitel 3.3.2) leuchtet auf. -
Seite 13: Störungen: Ursachen Und Behebung
4. Störungen: Ursachen und Behebung 4.1 Allgemein Störung Mögliche Ursache Behebung • Keine Netzspannung • Sicherung Bauseitig prüfen • Heizung kühlt aus • Zuleitung prüfen • FI und Automaten im Gerät und im bauseitigem Verteiler prüfen • Prüfen ob die Anlage eingeschaltet ist •... -
Seite 14: Kessel
4.2 Kessel Störung Mögliche Ursache Behebung • Anlagendruck zu niedrig • Anlage auf min. 1,2 bar • Display dunkel befüllen 4.3 Brenner Störung Mögliche Ursache Behebung • Brenner startet nicht • Ölversorgung fehlerhaft • Vakuum am Ölfilter prüfen (Bei externen Öltank, •... - Seite 15 Mögliche Ursache/Zustand Behebung 2x blinken rot Keine Flammenbildung am Ende • Ölversorgung und der Sicherheitszeit Zündeinrichtung prüfen • Verschmutzter Ölfilter • mobiheat kontaktieren • Defekte o. verschmutzte Flammenfühler • Schlechte Brennereinstellung, kein Brennstoff • Defekte Zündeinrichtung 4x blinken rot Fremdlicht bei Brennerstart •...
-
Seite 16: Heizkreispumpe
7x grün Betrieb, Flamme schlecht • Ölversorgung prüfen • Ölfilter prüfen • Ölvorwärmer prüfen • mobiheat kontaktieren 7x grün-rot Fremdlicht bei Brennerstart • Flammenfühler prüfen 8x gelb-rot Unterspannung • Stromversorgung prüfen Während der Störursachendiagnose sind die Steuerausgänge spannungslos. - Der Brenner bleibt ausgeschaltet, -Die externe Störanzeige bleibt spannungslos... -
Seite 17: Sonstiges
4.5 Sonstiges Störung Mögliche Ursache Behebung • Externer Öltank • Tank leer • Füllstand prüfen • Magnetventil öffnet nicht • Magnetventil prüfen • Entlüftung nicht geöffnet • Entlüftung öffnen • Kugelhahn geschlossen • Kugelhahn öffnen • Ölleitung zu lang • Externen Öltank richtig positionieren •... -
Seite 18: Wartung
5. Wartung 5.1 Regelmäßige Wartungen Führen Sie folgende Wartungsarbeiten in regelmäßigen Abständen durch. So • stellen Sie eine lange Lebensdauer und einen Störungsfreien Betrieb sicher. Nach jedem Einsatz Prüfen Sie folgende Komponente nach jedem Einsatz Ölfilter Sieb in der Ölpumpe Mischpatrone mit Zündelektroden, Brennerdüse und Lichtfühler Hydraulik auf Dichtigkeit Tank auf Dichtigkeit... -
Seite 19: Zubehör
6. Zubehör 6.1 Mitgeliefertes Zubehör • 2x DN 25 10 m Art. Nr.: MHABL2510 • 1x Kabel 20 m CEE-Schuko Art. Nr.: MHEVK23020 6.2 Optionales Zubehör • Externer Öltank 1000 Liter • Anschlussfertige Öltank beinhaltet: Art. Nr.: MHTA1000 Beheizte Ölleitung und Sicherheitsventil. -
Seite 20: Sonstiges
7. Sonstiges 7.1 Impressum / Service Hotline OPERATING INSTRUCTIONS Betriebsanleitung GmbH mobiheat Winterbruckenweg 58 D - 86316 Friedberg - Derching Geschäftsführer: Andreas Lutzenberger ; Helmut Schäffer ; Marc-Oliver Pehlke Registergericht Augsburg HRB 21803 Umsatzsteuer ID: DE- 248 162 423 ALL RIGHTS RESERVED... - Seite 21 Notizen __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ __________________________________________________________________________ Art. Nr.: MH-BA-20 Seite 20...
