Inhaltszusammenfassung für AAT movilino

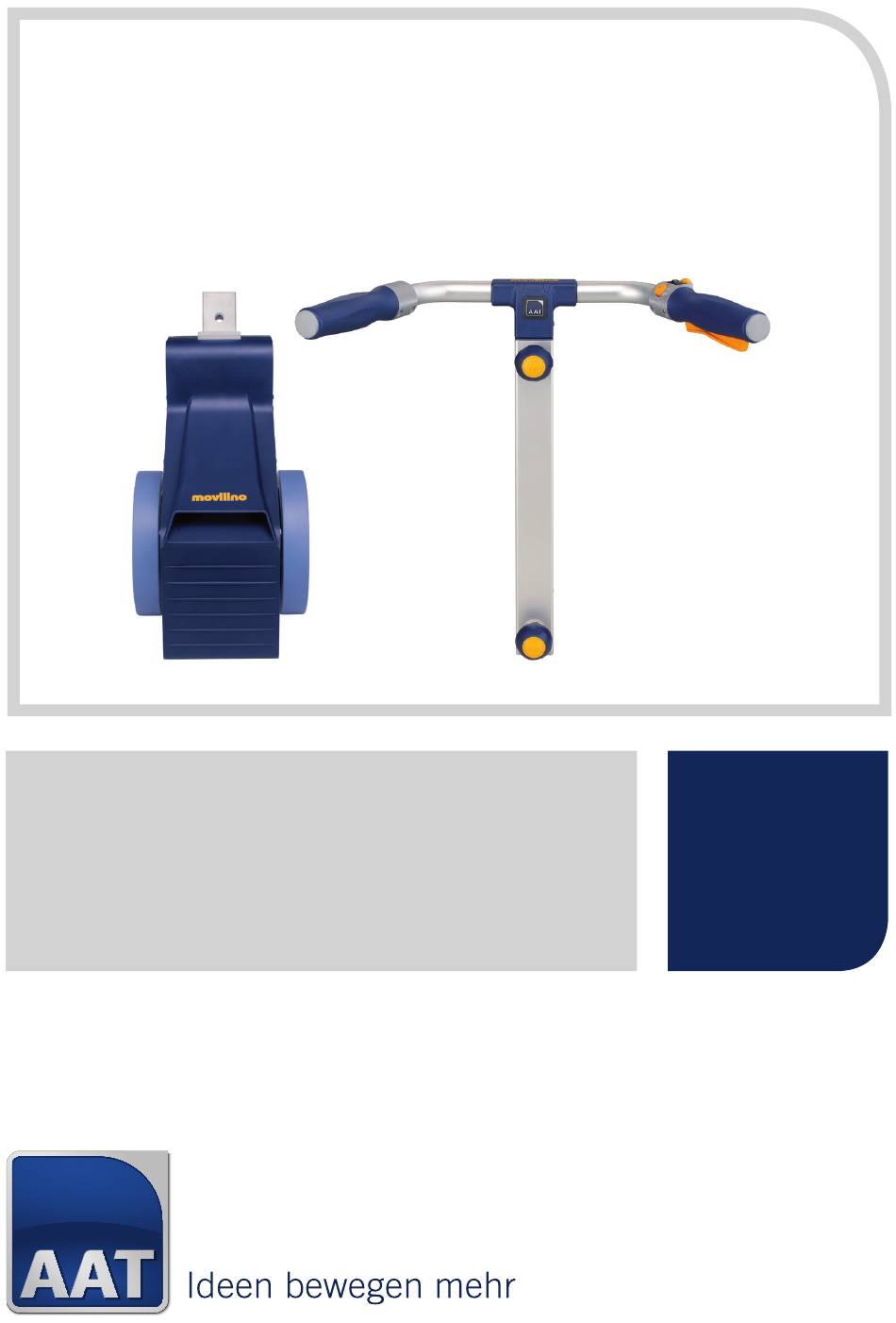

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 322639 movilino Otto Bock Avantgarde CS mit/ohne Trommelbremse Sitzbreite: 32 - 50 www.aat-online.de...
- Seite 2 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 031711 Doppelhaken 001235 Halterungsschelle breit 001231 Adapterplatte 3er/70mm lang 001442 Zylinderschraube mit ISK DIN 912-M6x30-8.8 001223 Zylinderschraube mit ISK DIN 912-M6x45-8.8 001224 Zylinderschraube mit ISK DIN 912-M6x55-8.8 000301 Sechskantmutter mit Klemmteil DIN 985-M6-8 Nutzlänge 33.0 mm / 000099 Kugelsperrbolzen...
- Seite 3 linke Seite oben, außen rechte Seite oben, innen linke Seite unten, außen rechte Seite unten, innen...
- Seite 4 Montageanweisung: untere Aufnahmestange in das 5. Loch von unten am movilino montieren Aufnahmestangen obere Aufnahmestange untere Aufnahmestange SB: 32 SB: 34 SB: 36 SB: 38 SB: 40 SB: 42 SB: 44 SB: 46 SB: 48 SB: 50 2 St. Stellring DIN 705 A14 für obere Aufnahme 2 St.
- Seite 5 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Achtung! Im Falle einer Anpassung der Griffneigung, den Neigungsquader mit einem Anzugsmoment von 25 Nm fixieren. Sicherung Schraubverbindungen! Alle Schraubverbindungen ohne Sicherungsscheibe sind mit...
- Seite 6 Notizen...
- Seite 7 Notizen...
- Seite 8 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 22.02.2019 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
