Inhaltszusammenfassung für AAT movilino

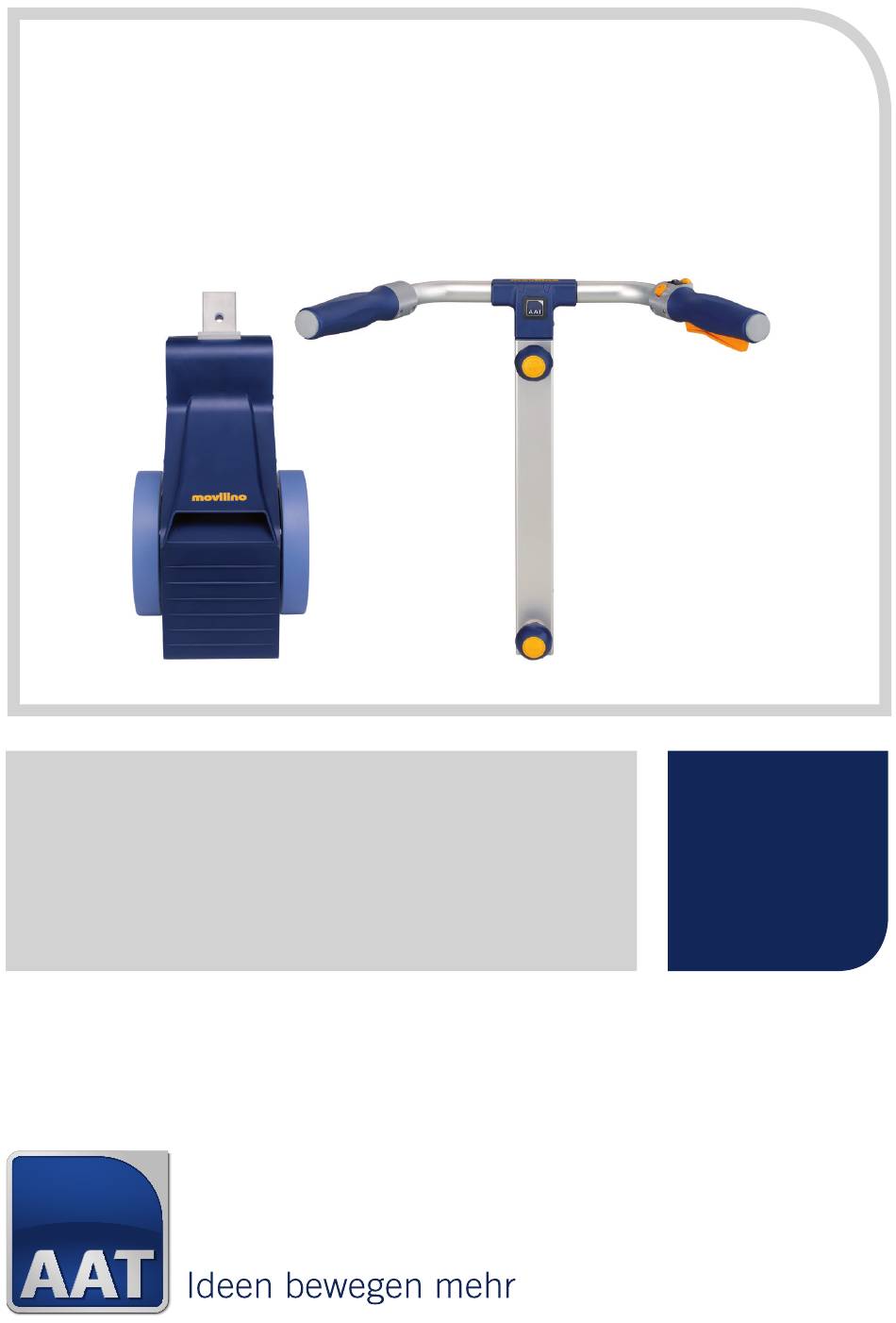

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 322775 movilino Otto Bock Dino 3 mit/ohne Trommelbremse Sitzbreite: 36 - 44 mit Kraftknoten und 22“ Räder www.aat-online.de...
- Seite 2 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 031711 Doppelhaken für Kippstütze 001266 Adapterplatte Otto Bock Dino 3 001316 Halterung Schweißteil 000739 Zylinderschraube mit ISK DIN 912-M6x25-8.8 001442 Zylinderschraube mit ISK DIN 912-M6x30-8.8 000273 Zylinderschraube mit ISK DIN 912-M6x35-8.8 001212 Zylinderstift DIN 6325-8M6x80 000301...
- Seite 3 linke Seite außen rechte Seite innen...
- Seite 4 Montageanweisung: untere Aufnahmestange in das 5. Loch von unten am movilino montieren Anbau nur bei AAT möglich Aufnahmestangen obere Aufnahmestange untere Aufnahmestange SB: 36 SB: 40 SB: 44 2 St. Stellring DIN 705 A14 für obere Aufnahme 2 St. Gewindestift M6x8 für Stellring...
- Seite 5 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Achtung! Im Falle einer Anpassung der Griffneigung, den Neigungsquader mit einem Anzugsmoment von 25 Nm fixieren. Achtung Montagemass zwischen 400 und 410 mm einhalten,...
- Seite 6 Notizen...
- Seite 7 Notizen...
- Seite 8 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 07.01.2015 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
