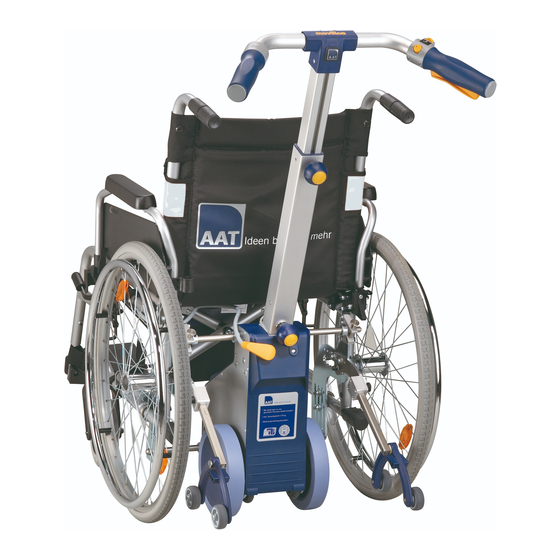

AAT movilino Aufbauanleitung
Meyra-ortopedia 3400,3500,3600
mit/ohne trommelbremse
Vorschau ausblenden
Andere Handbücher für movilino:
- Original bedienungsanleitung (56 Seiten) ,
- Originalbetriebsanleitung (40 Seiten) ,
- Anbauanleitung (12 Seiten)
Verwandte Anleitungen für AAT movilino
Inhaltszusammenfassung für AAT movilino
- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 322037 movilino Meyra-Ortopedia 3400,3500,3600 mit/ohne Trommelbremse Sitzbreite: 36 - 56 www.aat-online.de...
- Seite 2 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl Nutzlänge 33.0 mm / 000099 Kugelsperrbolzen Ø6,0mm 000301 Sechskantmutter mit Klemmteil DIN 985-M6-8 031711 Doppelhaken 001442 Zylinderschraube mit ISK DIN 912-M6x30-8.8 001231 Adapterplatte 3er/70mm lang 000273 Zylinderschraube mit ISK DIN 912-M6x35-8.8 001235 Halterungsschelle breit 001223...
- Seite 3 linke Seite außen rechte Seite innen untere Aufnahme 11+12...
- Seite 4 Montageanweisung: untere Aufnahmestange in das 1. Loch von unten am movilino montieren Aufnahmestangen obere Aufnahmestange untere Aufnahmestange SB: 38 SB: 40 SB: 43 SB: 46 SB: 48 SB: 51 2 St. Stellring DIN 705 A14 für obere Aufnahme 2 St. Gewindestift M6x8 für Stellring...
- Seite 5 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Achtung! Im Falle einer Anpassung der Griffneigung, den Neigungsquader mit einem Anzugsmoment von 25 Nm fixieren. Achtung Montagemass zwischen 400 und 410 mm einhalten,...
- Seite 6 Notizen...
- Seite 7 Notizen...
- Seite 8 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 07.09.2017 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
