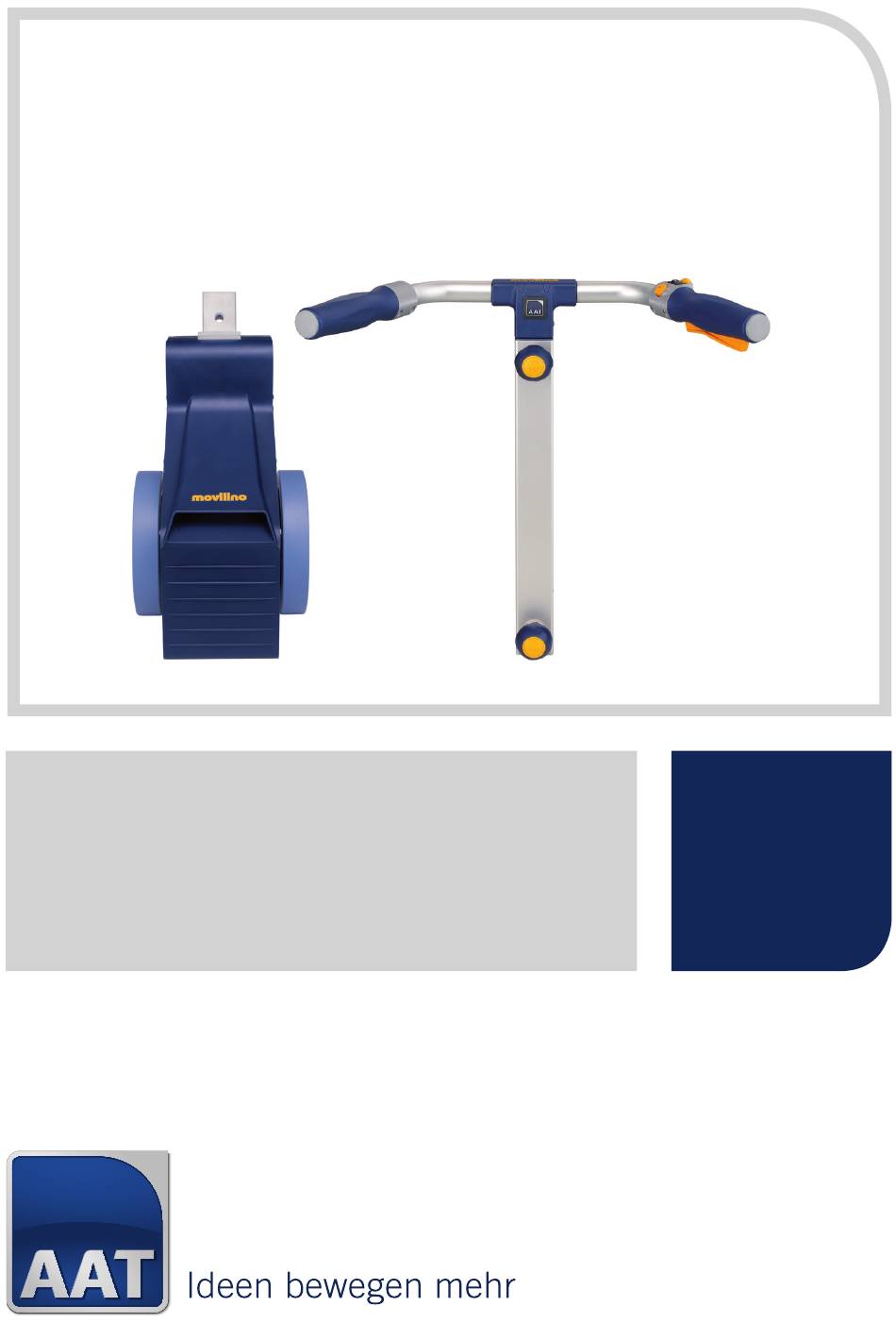

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 322712 movilino Alu Rehab Netti III mit/ohne Trommelbremse Sitzbreite: 55 www.aat-online.de...
- Seite 2 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 037823 Halterung Netti III 031711 Doppelhaken 000739 Zylinderschraube mit ISK DIN 912-M6x25-8.8 000301 Sechskantmutter mit Klemmteil DIN 985-M6-8 Nutzlänge 33.0 mm / 000099 Kugelsperrbolzen Ø6,0mm 003105 Hülse 001804 Bundmutter 000278 Zylinderschraube mit ISK DIN 912-M8x30-8.8 000174 Sicherungsscheibe S (Schnorr )
- Seite 3 linke Seite außen rechte Seite innen...
- Seite 4 Montageanweisung: untere Aufnahmestange in das 5. Loch von unten am movilino montieren Aufnahmestangen obere Aufnahmestange untere Aufnahmestange SB: 55 2 St. Stellring DIN 705 A14 für obere Aufnahme 2 St. Gewindestift M6x8 für Stellring 4 St. Sicherungsring DIN 471 14x1...
- Seite 5 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Achtung! Im Falle einer Anpassung der Griffneigung, den Neigungsquader mit einem Anzugsmoment von 25 Nm fixieren. Achtung Montagemass zwischen 400 und 410 mm einhalten,...
- Seite 6 Notizen...
- Seite 7 Notizen...
- Seite 8 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 01.09.2017 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
