AAT movilino Anbauanleitung
Vorschau ausblenden
Andere Handbücher für movilino:
- Original bedienungsanleitung (56 Seiten) ,
- Originalbetriebsanleitung (40 Seiten) ,
- Anbauanleitung (8 Seiten)
Verwandte Anleitungen für AAT movilino
Inhaltszusammenfassung für AAT movilino

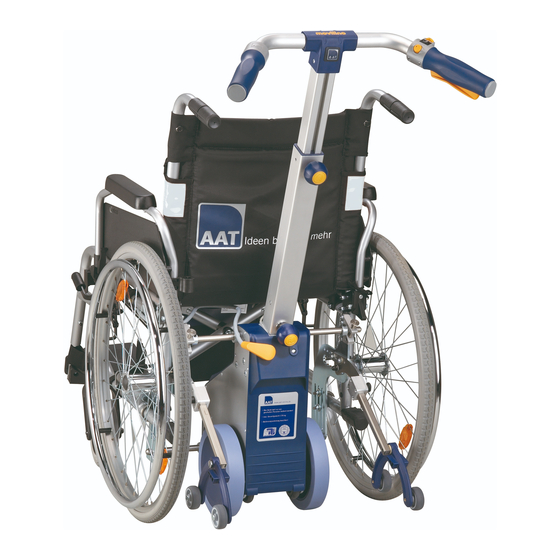

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 322789 movilino Clearvirw Healthcare Ray Star mit Trommelbremse Sitzbreite: 38 - 51 www.aat-online.de...
- Seite 2 M16 (bei 50 mm – Version zuvor eine Mutter M20x1,5 aufschrauben und eine Sicherungsscheibe Ø20.0 anbringen) Bringen Sie jeweils eine Sicherungsscheibe Ø20 an und schrauben Sie die Mutter M20x1,5 auf. (Der Abstand des AAT- Halter Blech zu der Radaufnahme wird erst später eingestellt) Befestigen Sie jeweils die AAT- Multihalterung mit Hilfe der AAT- Halterungsschelle, AAT- Halterungsschelle außen, AAT- Unterlagen für Halter...
- Seite 3 Stellen Sie jeweils die Mutter auf der AAT- Adapterhülse M20/M16 so ein, dass die AAT- Multihalterung parallel zu den Rollstuhlrohren läuft und kontern Sie diese. Befestigen Sie jeweils den AAT- Doppelhaken für movilino an der AAT- Multihalterung. Bringen Sie die Rollstuhlräder wieder an.
- Seite 4 Stückliste Multihalterung 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 000099 Kugelsperrbolzen Nutzlänge 33.0 mm 2 032153 Halterungs- Schelle außen 3 031385 Halterungs- Schelle innen 4 001453 Zylinderschraube DIN 7984-M8x55-8.8 5 000338 Zylinderschraube DIN 7984-M8x60-8.8 6 000246 Scheibe DIN 125-A8.4 (M8) 7 000395 Sechskantmutter DIN 985-M8-8...
- Seite 5 linke Seite außen linke Seite innen Grundplatte Multihalterung KST-Rohrschelle Adapterhülse Unterlage...
- Seite 6 Stückliste Teil Bezeichnung 1 Bezeichnung 2 Anzl 050043 Multihalterung 3 s-max 033561 Multihalterung für Bereifung 24x 1" 031711 Doppelhaken 002429 Adapterhülse 50 lang 001912 Sicherungsscheibe S (Schnorr ) Ø 16.0 002296 KST- Rohrschelle für Halter Variabel 031383 Unterlage breit...
- Seite 7 rechte Seite innen linke Seite vorne...
- Seite 8 Montageanweisung: untere Aufnahmestange in das 1. Loch von unten am movilino montieren Aufnahmestangen obere Aufnahmestange untere Aufnahmestange SB: 38 SB: 42 SB: 46 SB: 51 2 St. Stellring DIN 705 A14 für obere Aufnahme 2 St. Gewindestift M6x8 für Stellring...
- Seite 9 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Achtung! Im Falle einer Anpassung der Griffneigung, den Neigungsquader mit einem Anzugsmoment von 25 Nm fixieren. Achtung Montagemass zwischen 400 und 410 mm einhalten,...
- Seite 10 Notizen...
- Seite 11 Notizen...
- Seite 12 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 04.05.2016 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
