D G F r

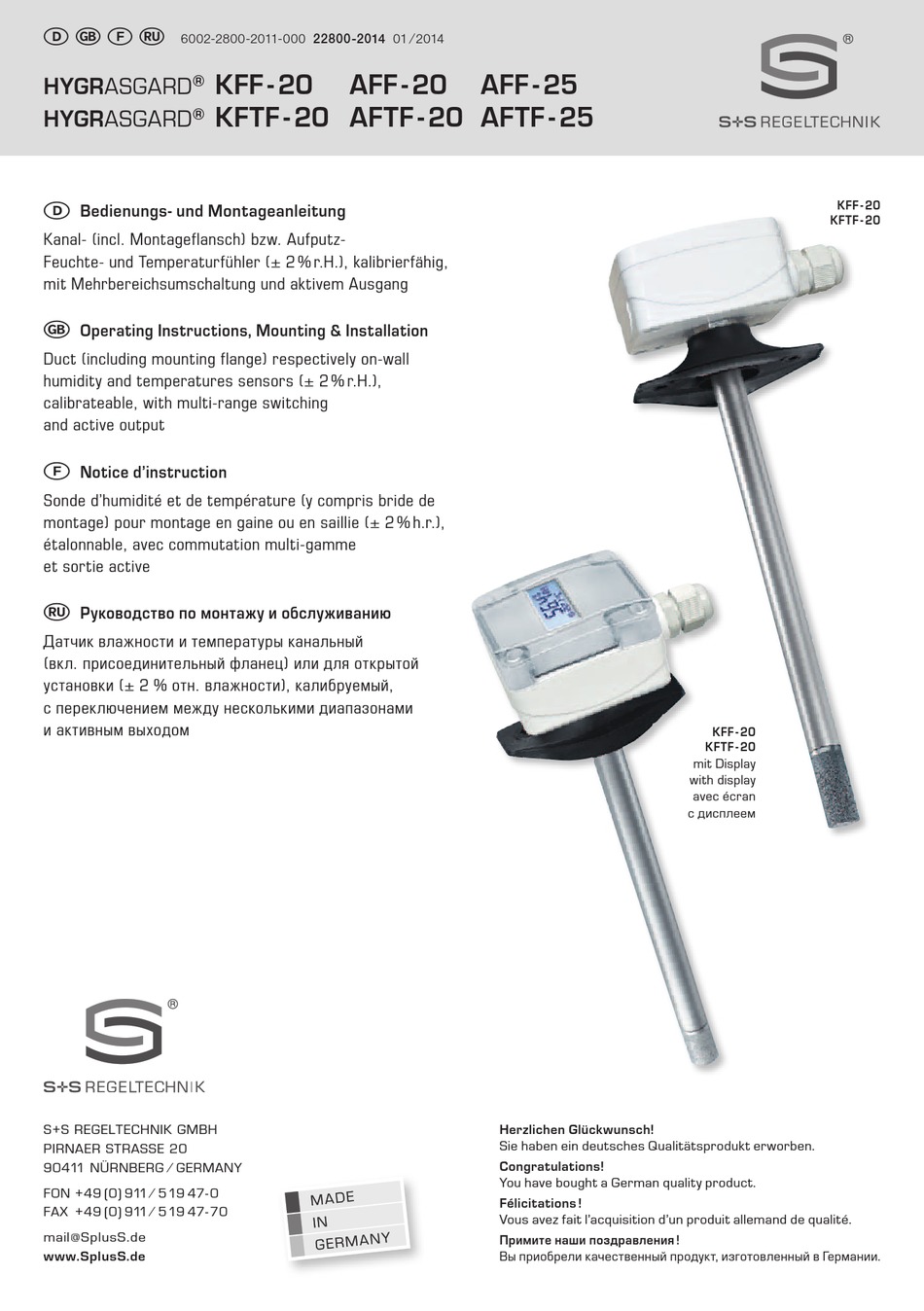

6002-2800-2011-000 22800-2014 01 ⁄ 2014
KFF - 20
HYGRASGARD
®
KFTF - 20 AFTF - 20 AFTF - 25
HYGRASGARD
®
D
Bedienungs- und Montageanleitung
Kanal- (incl. Montageflansch) bzw. Aufputz-
Feuchte- und Temperaturfühler (± 2 % r.H.), kalibrierfähig,
mit Mehrbereichsumschaltung und aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Duct (including mounting flange) respectively on-wall
humidity and temperatures sensors (± 2 % r.H.),
calibrateable, with multi-range switching
and active output
F
Notice d'instruction
Sonde d'humidité et de température (y compris bride de
montage) pour montage en gaine ou en saillie (± 2 % h.r.),
étalonnable, avec commutation multi-gamme
et sortie active
r
Руководство по монтажу и обслуживанию
Датчик влажности и температуры канальный
(вкл. присоединительный фланец) или для открытой
установки (± 2 % отн. влажности), калибруемый,
с переключением между несколькими диапазонами
и активным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
AFF - 20
AFF - 25
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.

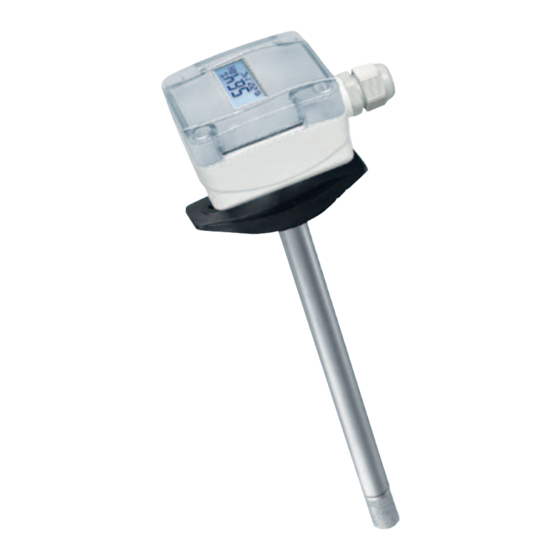

KFF - 20
KFTF - 20
KFF - 20
KFTF - 20
mit Display
with display
avec écran
с дисплеем
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK HYGRASGARD AFF-20
Inhaltszusammenfassung für S+S REGELTECHNIK HYGRASGARD AFF-20
- Seite 1 KFF - 20 KFTF - 20 mit Display with display avec écran с дисплеем S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Seite 2 D G F r KFF - 20 HYGRASGARD ® KFTF - 20 HYGRASGARD ® Maßzeichnung KFF - 20 Dimensional drawing KFTF - 20 Plan coté Габаритный чертеж M16x1,5 ø16 ø16 KFF - 20 Montageschema KFTF - 20 Mounting diagram Schéma de montage Схема...
-
Seite 3: Technische Daten
® HYGRASGARD KFF - 20 ⁄ KFTF - 20, AFF - 20 ⁄ AFTF - 20, AFF - 25 ⁄ AFTF - 25 Qualitätsprodukt für HKL-Bereich, Genauigkeit 2 % r. H. ® Der kalibrierfähige Außen- ⁄ Kanalfeuchte- ⁄ Temperatursensor HYGRASGARD KFF - 20 ⁄... - Seite 4 ® HYGRASGARD KFF - 20, incl. Montageflansch ® HYGRASGARD KFTF - 20, incl. Montageflansch Typ ⁄ WG1 Messbereich ⁄ Anzeige Ausgang Display Art.-Nr. Bezeichnung Feuchte Temperatur Feuchte Temperatur K F F - 2 0 - I 0 …100 % r. H. –...
- Seite 5 Temperaturtabelle Temperaturtabelle Temperaturtabelle Temperaturtabelle Feuchtetabelle MB: –35 …+75 °C MB: –35 …+35 °C MB: 0 …+50 °C MB: 0 …+80 °C MB: 0 …100 % r. H. °C °C °C °C in V in mA in V in mA in V in mA in V in mA...
- Seite 6 Schaltbild KFTF - 20 - U Schaltbild** KFTF - 20 - I mit Display mit Display passiver Stecker passiver Stecker Sensor Display Sensor Display DIP-Schalter DIP-Schalter Mehrbereichs- Mehrbereichs- umschaltung umschaltung °C r.H. °C r.H. Offset Offset Offset Offset Temperatur: ± 5 K Temperatur: ±...
- Seite 7 KFTF - 20 - U KFTF - 20 - I Anschlussbild Anschlussbild Ausgang: mit ⁄ ohne Display Ausgang: mit ⁄ ohne Display 0 -10 V 4 ... 20 mA 230V AC 230V AC Bürde 24V AC/DC 24V DC 1 2 3 4 1 2 3 4 HINWEIS Bei den Stromtransmittern muss der Feuchteausgang (Pin 2)
-
Seite 8: Versorgungsspannung
VERSORGUNGSSPANNUNG: Einzelbetrieb Schaltbild Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versorgungs- spannung bei 0 - 10 V Geräten. Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspannung Schaltung ge messen! -
Seite 9: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –... -
Seite 10: Technical Data
® HYGRASGARD KFF - 20 ⁄ KFTF - 20, AFF - 20 ⁄ AFTF - 20, AFF - 25 ⁄ AFTF - 25 Quality product for HVAC sector, accuracy 2 % r. H. The calibrateable duct ⁄ outdoor humidity ⁄ humidity ⁄ temperature sensors HYGRASGARD ®... - Seite 11 ® HYGRASGARD KFF - 20, including mounting flange ® HYGRASGARD KFTF - 20, including mounting flange Type ⁄ WG1 Measuring Range ⁄ Readout Output Display Item No. Designation Humidity Temperature Humidity Temperature K F F - 2 0 - I 0 …100 % r.
- Seite 12 Temperature table Temperature table Temperature table Temperature table Humidity table MR: –35 …+75 °C MR: –35 …+35 °C MR: 0 …+50 °C MR: 0 …+80 °C MR: 0 …100 % r. H. °C °C °C °C in V in mA in V in mA in V...
- Seite 13 Schematic diagram KFTF - 20 - U Schematic diagram** KFTF - 20 - I with display with display Passive Plug Passive Plug sensor display sensor display DIP switches DIP switches multi-range multi-range switching switching °C r.H. °C r.H. Offset Offset Offset Offset Temperature: ±...
- Seite 14 KFTF - 20 - U KFTF - 20 - I Connecting diagram Connecting diagram Output: with ⁄ without Display Output: with ⁄ without Display 0 -10 V 4 ... 20 mA 230V AC 230V AC Working resistance 24V AC/DC 24V DC 1 2 3 4 1 2 3 4 NOTE...
- Seite 15 SUPPLY VOLTAGE : Individual operation Connecting scheme For operating voltage reverse polarity protection, a one-way rectifier or reverse polarity protection diode is integrated in this device variant. This internal one-way rectifier also allows operating 0 - 10 V devices on AC supply voltage.
- Seite 16 General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...
-
Seite 17: Caractéristiques Techniques
® HYGRASGARD KFF - 20 ⁄ KFTF - 20, AFF - 20 ⁄ AFTF - 20, AFF - 25 ⁄ AFTF - 25 Produit de qualité destiné au domaine CVC, précision 2 % h.r. ® Le capteur HYGRASGARD KFF - 20 ⁄ KFTF - 20 et AFF - 20 ⁄ AFTF - 20 ⁄ AFF - 25 ⁄ AFTF - 25 (tête de mesure enfichable et vissée), capteur d’humidité- température étalonnable pour montage en gaine, est présenté... - Seite 18 ® HYGRASGARD KFF - 20, y compris bride de montage ® HYGRASGARD KFTF - 20, y compris bride de montage Désignation ⁄ WG1 plage de mesure ⁄ affichage sortie écran référence humidité température humidité température K F F - 2 0 - I 0 …100 % h.r.
- Seite 19 Tableau de température Tableau de température Tableau de température Tableau de température Tableau d’humidité plage de mesure : plage de mesure : plage de mesure : plage de mesure : plage de mesure : –35 …+75 °C –35 …+35 °C 0 …+50 °C 0 …+80 °C 0 …100 % h.r.
- Seite 20 Schéma de raccordement KFTF - 20 - U Schéma de raccordement** KFTF - 20 - I avec écran avec écran Passive Plug Passive Plug sensor display sensor display DIP switches DIP switches multi-range multi-range switching switching °C r.H. °C r.H. Offset Offset Offset...
- Seite 21 KFTF - 20 - U KFTF - 20 - I Schéma de raccordement Schéma de raccordement Sortie: avec ⁄ sans écran Sortie: avec ⁄ sans écran 0 -10 V 4 ... 20 mA 230V AC 230V AC Working resistance 24V AC/DC 24V DC 1 2 3 4 1 2 3 4...
-
Seite 22: Tension D'alimentation
TENSION D’ALIMENTATION : Schéma de raccordement individuel Cette variante d’appareil est dotée d’une protection contre l’inversion de polarité, c’.-à.-d. elle comprend un redressement demi-onde (diode de redresse ment). Grâce à cette diode de redressement intégrée, les appareils 0 -10 V peuvent également être alimentés en courant alternatif. Le signal de sortie doit être prélevé... - Seite 23 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.
-
Seite 24: Технические Данные
® HYGRASGARD KFF - 20 ⁄ KFTF - 20, AFF - 20 ⁄ AFTF - 20, AFF - 25 ⁄ AFTF - 25 Высококачественный датчик для систем отопления, вентиляции и кондиционирования воздуха, точность 2 % относительной влажности ® Калибруемый канальный датчик влажности ⁄ температуры HYGRASGARD KFF - 20 ⁄... - Seite 25 ® HYGRASGARD KFF - 20, вкл. присоединительный фланец ® HYGRASGARD KFTF - 20, вкл. присоединительный фланец Тип ⁄ группа товаров 1 Диапазон изм. ⁄ индикация Выход Дисплей Арт. № Обозначение влажность температура влажность температура K F F - 2 0 - I 0 …100 % отн.
- Seite 26 Таблица значений Таблица значений Таблица значений Таблица значений Таблица значений температуры температуры температуры температуры влажности Диап. вл.: Диап. вл.: Диап. вл.: Диап. вл.: Диап. вл.: –35 …+75 °C –35 …+35 °C 0 …+50 °C 0 …+80 °C 0 …100 % отн. вл. °C °C °C...
- Seite 27 Схема подключения KFTF - 20 - U Схема подключения** KFTF - 20 - I с дисплеем с дисплеем Passive Plug Passive Plug sensor display sensor display DIP switches DIP switches multi-range multi-range switching switching °C r.H. °C r.H. Offset Offset Offset Offset Temperature: ±...
- Seite 28 KFTF - 20 - U KFTF - 20 - I Схема подключения Схема подключения Выход: с дисплеем ⁄ без дисплея Выход: с дисплеем ⁄ без дисплея 0 -10 В 4 ... 20 мA 230V AC 230V AC Working resistance 24V AC/DC 24V DC 1 2 3 4 1 2 3 4...
-
Seite 29: Напряжение Питания
НАПРЯЖЕНИЕ ПИТАНИЯ: Одиночное подключение Схема соединения В качестве защиты от неправильного подключения рабочего напряжения в данный вариант прибора интегрирован однополупериодный выпрямитель или диод защиты от напряжения обратной полярности. В случае приборов, рассчитанных на напряжение 0 – 10 В, этот встроенный выпрямитель допускает... - Seite 30 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечива- ется...
- Seite 31 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 32 D G F r AFF - 25 HYGRASGARD ® AFTF - 25 HYGRASGARD ® AFF - 25 Maßzeichnung AFF - 25 AFTF - 25 Dimensional drawing AFTF - 25 (Messkopf steckbar und verschraubt) Plan coté (Measuring headpluggable and screwed in place) Габаритный...
