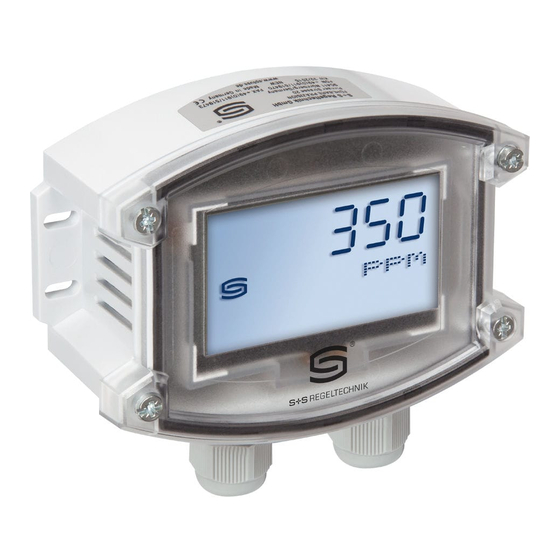

S+S REGELTECHNIK AERASGARD ACO2-W Bedienungs- Und Montageanleitung
Multifunktionaler aufputzfuhler
Vorschau ausblenden
Andere Handbücher für AERASGARD ACO2-W:
- Bedienungs- und montageanleitung (33 Seiten) ,
- Bedienungs- und montageanleitung (32 Seiten) ,
- Bedienungs- und montageanleitung (33 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D G F r

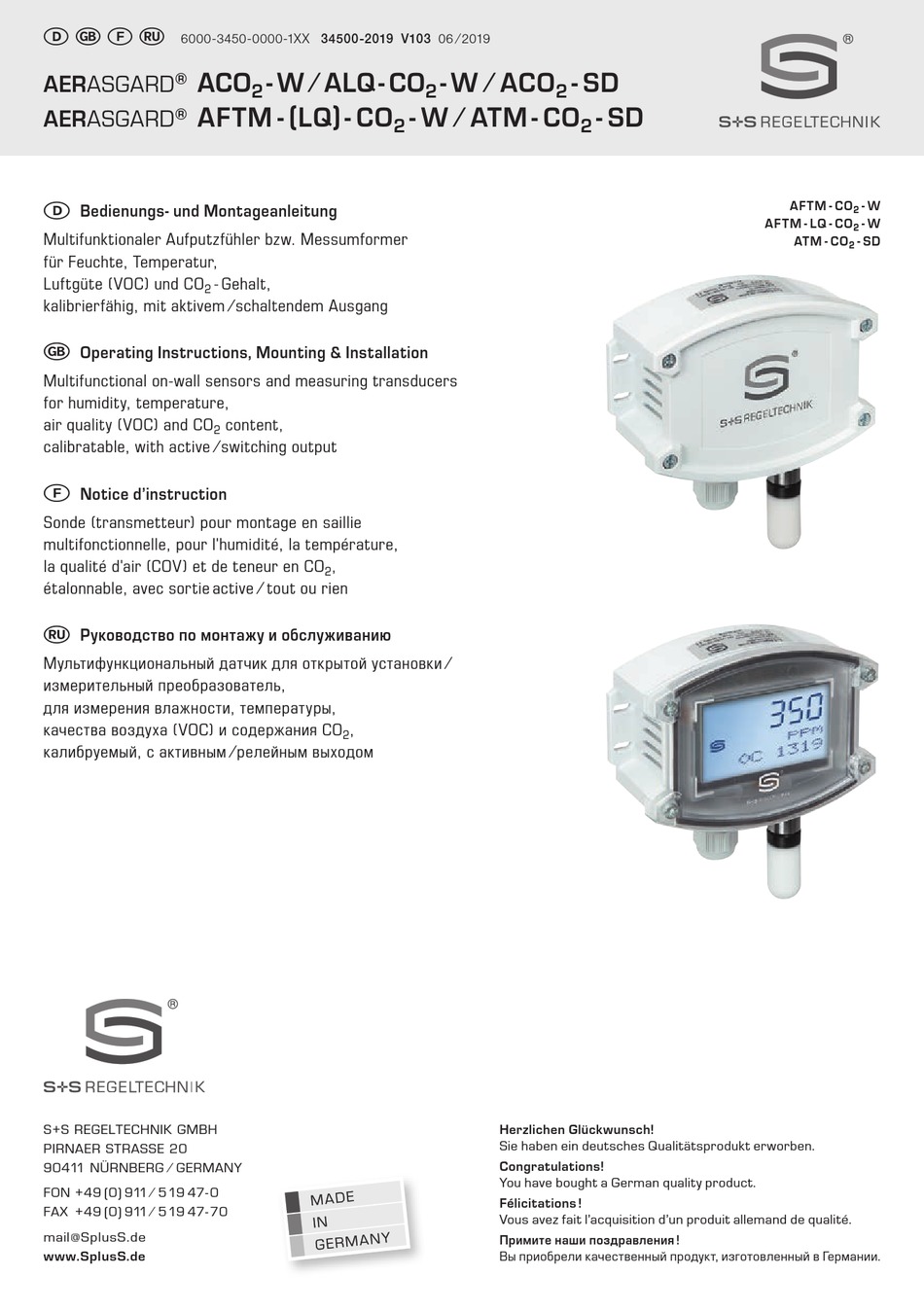

6000-3450-0000-1XX 34500-2019 V103 06 ⁄ 2019
ACO
®
AERASGARD
AFTM - ( LQ ) - CO
AERASGARD
®
D
Bedienungs- und Montageanleitung
Multifunktionaler Aufputzfühler bzw. Messumformer
für Feuchte, Temperatur,
Luftgüte (VOC) und CO
- Gehalt,
2
kalibrierfähig, mit aktivem ⁄ schaltendem Ausgang
G
Operating Instructions, Mounting & Installation
Multifunctional on-wall sensors and measuring transducers
for humidity, temperature,
air quality (VOC) and CO
2
calibratable, with active ⁄ switching output
F
Notice d'instruction
Sonde (transmetteur) pour montage en saillie
multifonctionnelle, pour l'humidité, la température,
la qualité d'air (COV) et de teneur en CO
étalonnable, avec sortie active ⁄ tout ou rien
r
Руководство по монтажу и обслуживанию
Мультифункциональный датчик для открытой установки ⁄
измерительный преобразователь,
для измерения влажности, температуры,
качества воздуха (VOC) и содержания CO
калибруемый, с активным ⁄ релейным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
- W ⁄ ALQ - CO
2
2
content,
,
2
,
2
- W ⁄ ACO
- SD
2
2
- W ⁄ ATM - CO
2
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
- SD
AFTM - LQ - CO
AFTM - CO
- W
2
- W
2
ATM - CO
- SD
2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK AERASGARD ACO2-W
Inhaltszusammenfassung für S+S REGELTECHNIK AERASGARD ACO2-W
- Seite 1 Мультифункциональный датчик для открытой установки ⁄ измерительный преобразователь, для измерения влажности, температуры, качества воздуха (VOC) и содержания CO калибруемый, с активным ⁄ релейным выходом S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Seite 2 D G F r AFTM - ( LQ ) - CO - W ⁄ ATM - CO - SD AERASGARD ® AFTM - CO Maßzeichnung Dimensional drawing AFTM - LQ - CO Plan coté ATM - CO - SD Габаритный чертеж SF -K Kunststoff-Sinterfilter (Standard) plastic sinter filter (standard) Filtre fritté...
-
Seite 3: Technische Daten
AERASGARD ® - W ⁄ ALQ - CO - W ⁄ AFTM - CO - W ⁄ AFTM - LQ - CO - W ⁄ ATM - CO - SD ⁄ ACO - SD Rev. 2018 - V23 Der wartungsfreie mikroprozessorgesteuerte Aufputzfühler AERASGARD ®... - Seite 4 AERASGARD ® - W ⁄ ALQ - CO - W ⁄ AFTM - CO - W ⁄ AFTM - LQ - CO - W ⁄ ATM - CO - SD ⁄ ACO - SD Rev. 2018 - V23 TECHNISCHE DATEN (Fortsetzung) Druckabhängigkeit: ±...
- Seite 5 AERASGARD ® - W (mit Display) ⁄ ALQ - CO - W ⁄ AFTM - CO - W ⁄ AFTM - LQ - CO Rev. 2018 - V23 AFTM - LQ - CO Schaltbild OFFSET CO ² VOC °C r.H. 1 2 3 4 5 6 7 8 9 CO ²...
- Seite 6 AERASGARD ® ATM - CO - SD Rev. 2018 - V23 ATM - CO - SD ATM - CO - SD Schaltbild DIP-Schalter - Gehalt DIP 4 OFFSET 0...2000 ppm (default) 0...5000 ppm CO ² °C DIP CO ² Reset CO ² 1 2 3 Frei Ausgang Temperatur in °C Frei...
- Seite 7 Montage und Inbetriebnahme ACHTUNG ! Die minimale CO - Konzentration von Außenluft beträgt in begrünten, industrie armen Gegenden ca. 350 ppm (Ausgangs spannung = 1,75 V bei MB = 0...2000 ppm bzw. 0,7 V bei MB = 0...5000 ppm). Der Gas austausch im Sensorelement erfolgt durch Diffusion. Je nach Konzentrationsänderung und Strömungs geschwindigkeit der Luft in Sensor umgebung kann die Reaktion des Gerätes auf die Konzentrationsänderung verzögert auftreten.
- Seite 8 Montage und Inbetriebnahme Inbetriebnahme Nach dem Einschalten des Gerätes erfolgen ein Selbsttest und die Temperierung. Dieser Vorgang dauert je nach Umgebungsbedingun gen 30 - 50 Minuten, in dieser Zeit weicht die ausgegebene Analog spannung vom tatsächlichen Messwert ab. Anschließend kann optional eine manuelle Kalibrierung durchgeführt werden. Dabei ist darauf zu achten, dass keine Schadstoffe den Kalibriervorgang beeinflussen und der Sensor bei Frischluft betrieben wird.
-
Seite 9: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –... -
Seite 10: Technical Data
AERASGARD ® - W ⁄ ALQ - CO - W ⁄ AFTM - CO - W ⁄ AFTM - LQ - CO - W ⁄ ATM - CO - SD ⁄ ACO - SD Rev. 2018 - V23 The maintenance-free, microprocessor-controlled on-wall sensor AERASGARD ®... - Seite 11 AERASGARD ® - W ⁄ ALQ - CO - W ⁄ AFTM - CO - W ⁄ AFTM - LQ - CO - W ⁄ ATM - CO - SD ⁄ ACO - SD Rev. 2018 - V23 TECHNICAL DATA (continued) Pressure dependence: ±...
- Seite 12 AERASGARD ® - W (mit Display) ⁄ ALQ - CO - W ⁄ AFTM - CO - W ⁄ AFTM - LQ - CO Rev. 2018 - V23 AFTM - LQ - CO Schematic diagram OFFSET CO ² VOC °C r.H. 1 2 3 4 5 6 7 8 9 CO ²...
- Seite 13 AERASGARD ® ATM - CO - SD Rev. 2018 - V23 ATM - CO - SD Schematic diagram DIP switch ATM - CO - SD content DIP 4 OFFSET 0...2000 ppm (default) 0...5000 ppm CO ² °C DIP CO ² Reset CO ² 1 2 3 free Output temperature in °C free...
-
Seite 14: Installation And Commissioning
Installation and Commissioning ATTENTION! The minimum CO concentration of outside air in leafy, hardly industrialised areas is approx. 350 ppm (output voltage = 1.75 V with MR = 0...2000 ppm or 0.7 V with MR = 0...5000 ppm). The gas inter-exchange in the sensor element happens by diffusion. Depending on the changes to the concentration and the flow velocity of the air surrounding the sensor, the reaction of the device to the change of concentration may take place with a delay. - Seite 15 Installation and Commissioning Putting in operation After switching on the device, a self-test and tempering period follows. This procedure takes 30 - 50 minutes,depending on the ambient conditions. During this time the output analogue voltage differs from the actual measured value. Manual calibration can then be performed as an option.
-
Seite 16: General Notes
General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄... -
Seite 17: Carac Téristiques Techniques
AERASGARD ® - W ⁄ ALQ - CO - W ⁄ AFTM - CO - W ⁄ AFTM - LQ - CO - W ⁄ ATM - CO - SD ⁄ ACO - SD Rev. 2018 - V23 La sonde en saillie commandée par microprocesseur sans entretien AERASGARD ®... - Seite 18 AERASGARD ® - W ⁄ ALQ - CO - W ⁄ AFTM - CO - W ⁄ AFTM - LQ - CO - W ⁄ ATM - CO - SD ⁄ ACO - SD Rev. 2018 - V23 CARAC TÉRISTIQUES TECHNIQUES (Suite) Dépendance de la pression : ±...
- Seite 19 AERASGARD ® - W (mit Display) ⁄ ALQ - CO - W ⁄ AFTM - CO - W ⁄ AFTM - LQ - CO Rev. 2018 - V23 AFTM - LQ - CO Schéma de raccordement OFFSET CO ² VOC °C r.H. 1 2 3 4 5 6 7 8 9 CO ²...
- Seite 20 AERASGARD ® ATM - CO - SD Rev. 2018 - V23 ATM - CO - SD ATM - CO - SD Schéma de raccordement Interrupteur DIP Teneur en CO DIP 4 OFFSET 0...2000 ppm (default) 0...5000 ppm CO ² °C DIP CO ² Reset CO ² 1 2 3 free Output temperature in °C...
-
Seite 21: Montage Et Mise En Service
Montage et mise en service ATTENTION ! La teneur minimale en CO de l'air extérieur dans des régions vertes à faible degré d'industrialisation est de l'ordre 350 ppm (tension de sortie = 1,75 V à MB = 0...2000 ppm, resp. 0,7 V à MB = 0...5000 ppm). L'échange de gazdans l'élément capteur s'effectue par diffusion. En fonction de la variation de la concentration et de la vitesse d'écoulement de l'air dans l'environnement du capteur, la réaction de l'appareil à... - Seite 22 Montage et mise en service Mise en service Après la mise en marche de l’appareil, celui-ci effectue un autocontrôle et l’équilibrage de température. En fonction des conditions d'environnement, cette opération dure entre 30 - 50 minutes, pendant ce temps la tension analogique émise diffère de la valeur de mesure réelle. Un calibrage manuel peut ensuite être effectué...
- Seite 23 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.
-
Seite 24: Те Хнические Д Анные
AERASGARD ® - W ⁄ ALQ - CO - W ⁄ AFTM - CO - W ⁄ AFTM - LQ - CO - W ⁄ ATM - CO - SD ⁄ ACO - SD Rev. 2018 - V23 Не нуждающийся в техническом обслуживании, управляемый микропроцессором датчик для открытой установки AERASGARD ®... - Seite 25 AERASGARD ® - W ⁄ ALQ - CO - W ⁄ AFTM - CO - W ⁄ AFTM - LQ - CO - W ⁄ ATM - CO - SD ⁄ ACO - SD Rev. 2018 - V23 ТЕ ХНИЧЕСКИЕ Д АННЫЕ (продолжение) Зависимос...
- Seite 26 AERASGARD ® - W (mit Display) ⁄ ALQ - CO - W ⁄ AFTM - CO - W ⁄ AFTM - LQ - CO Rev. 2018 - V23 AFTM - LQ - CO Схема подключения OFFSET CO ² VOC °C r.H. 1 2 3 4 5 6 7 8 9 CO ²...
- Seite 27 AERASGARD ® ATM - CO - SD Rev. 2018 - V23 ATM - CO - SD ATM - CO - SD Схема подключения DIP-переключатели Анализатор углекислого газа DIP 4 OFFSET 0...2000 млн (по умолчанию) 0...5000 млн CO ² °C DIP CO ² Reset CO ² 1 2 3 free Output temperature in °C free...
-
Seite 28: Монтаж И Ввод В Эксплуатацию
Монтаж и ввод в эксплуатацию ВНИМАНИЕ! Минимальная концентрация CO в наружном воздухе в озелененных районах с малым количеством промышленных объектов составляет прибл. 350 млн (выходное напряжение = 1,75 В при диапазоне измерения 0...2000 млн или 0,7 В при диапазоне измерения 0...5000 млн ). Газообмен в чувствительном элементе осуществляется благодаря диффузии. В зависимости от изменения концентрации и скорости потока воздуха вблизи... -
Seite 29: Напряжение Питания
Монтаж и ввод в эксплуатацию Запуск в эксплуатацию После включения прибора начинается самотестирование и терморегулирование. Этот процесс длится от 30 до 50 минут в зависимости от условий окружающей среды; в это время выходное аналоговое напряжение отличается от измеренного значения. После этого можно дополнительно выполнить ручную калибровку. При этом следить за тем, чтобы... - Seite 30 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечивается...
- Seite 31 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 32 D G F r - W ⁄ ALQ - CO - W ⁄ ACO - SD AERASGARD ® Maßzeichnung Dimensional drawing ALQ - CO Plan coté - SD Габаритный чертеж M16x1.5 ALQ - CO ALQ - CO - SD mit Display with display ohne Display avec écran...
