Terminal
Etiket
Forklaring
7
Gangtest
Denne indgang aktiverer og deaktiverer LED
(gangtest til/fra). Gangtestfunktionen kan kun
vælges, når detektoren er i dagtilstand (pin 8).
Aktiv høj eller lav fastsættes af SW1-3 (se
"SW1-3: Polaritet" på side 10).
8
Dag/nat
Det indstiller detektoren til dagtilstand (vis
hukommelse på LED-indikator) eller nattilstand
(aktiverer alarmhukommelsen og sletter
tidligere gemte alarmer). Aktiv høj eller lav
polaritet fastsættes af SW1-3 (se "SW1-3:
Polaritet" på side 10).
Fejlrelæudgang (33 Ω). Brug jumper JF til at
9, 10
Fejl
indsætte en indbyggede EOL-modstand i serie
med relæet. Se "Jumpere" nedenfor for at finde
den korrekte modstandsindstilling.
Noter
•
Indgang 7 og 8 kan kun anvendes, når SW1-5 indstilles til
Ekstern til. Se "SW1-5: Ekstern funktion" på side 10.
•
LED aktiveres kun, når SW1-6 indstilles til LED til.
Figur 10 forklarer, hvordan man opretter en enkelt zone med
individuel indstilling af modstandene.
Figure 10
(1) Alarmrelæ
(2) Alarmzone
(3) Sabotagekontaktudgang
(4) Fejlrelæ udgang
Indstilling af detektoren
Se figur 13 om placering af jumpere og DIP-kontakt.

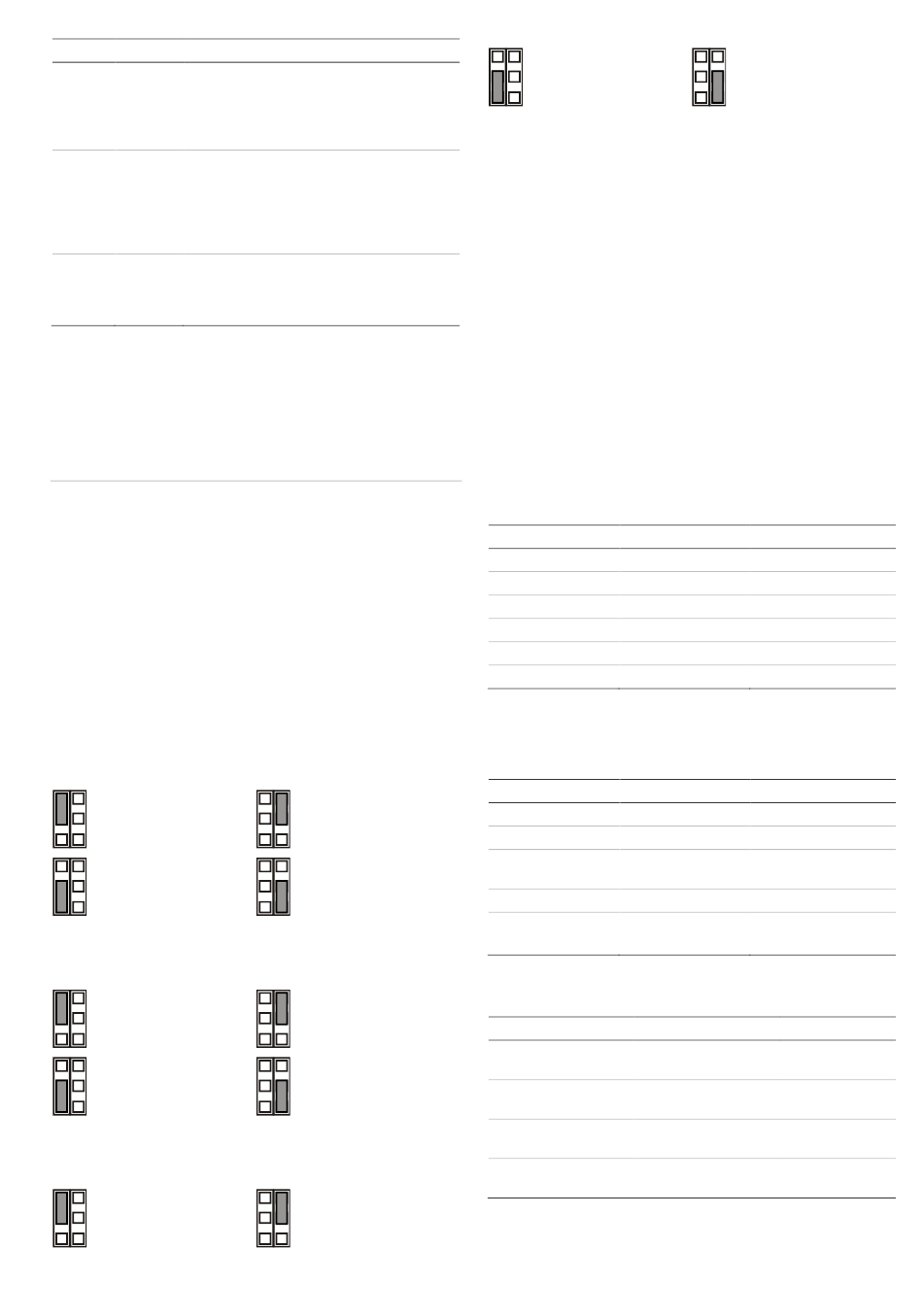

Jumpere
Jumpere, indstilling af indbygget EOL, tilstand og værdi.
Kredsløbet vises i figur 10.
JA: Indstil indbygget alarm EOL-modstand (Ra)
1 kΩ
4,7 kΩ
(fabriksindstilling)
OFF: Ingen indbygget alarm EOL.
JT: Indstil indbygget sabotage EOL-modstand (Rt)
1 kΩ
4,7 kΩ
(fabriksindstilling)
OFF: Ingen indbygget sabotage EOL.
JF: Indstil indbygget fejl-EOL-modstand (Rf)
2,2 kΩ
P/N 146667999-1 (ML) • REV G • ISS 19AUG19
All manuals and user guides at all-guides.com
Ra Alarm EOL-modstand
Rt
Sabotage EOL-modstand
Rf
Fejl EOL-modstand
2,2 kΩ
5,6 kΩ
2,2 kΩ
5,6 kΩ
3 kΩ
10 kΩ
OFF: Ingen indbygget fejl EOL (fabriksindstilling).
J1: Indstil zone-EOL-funktion
ON: 3-modstand enkelt zone.
OFF: Isoleret fejlkontakt 2-modstandszone.
Zonekonfiguration
Du kan indstille zonen ved hjælp af følgende retningslinjer.
•
Vælg den relevante EOL modstandsværdi med JA, JT og
JF. Eksempelvis indstilling af jumper JT fastsætter Rt-
værdien.
•
Til isolerede udgange fjernes JT og J1.
•
Fjern jumpere JA, JT og JF for at udelukke indbyggede
EOL-værdier.
•
For indstilling af dobbeltbalanceret zone fjernes J1 og
terminal 3 og 6 tilsluttes zonen.
For enkelt zone med alle indbyggede modstande kan
zonemodstanden være følgende.
Tabel 2: Zonemodstandsværdier
Zonetilstand
Værdi
0 Ω
Sabotage (kort)
Normal
Rt
Alarm
Rt+Ra
Fejl
Rt+Rf
AM
Rt+Ra+Rf
∞
Sabotage (åben)
DIP-kontakter
Tabel 3: SW1, generelle indstillinger
Kontakt
Værdier
6: Lysdiode
ON: Lysdioder til*
5: Eksternt
ON: Ekstern til
4: Auto fjernstyring
ON: Auto fjernstyring
test
test til
3: Polaritet
ON: Positiv polaritet
1, 2: Radarrække-
1 til, 2 til: 16 m*
vidde
1 fra, 2 til: 14 m
*
Fabriksindstilling
Tabel 4: SW2, AM-indstillinger
Kontakt
Værdier
4: AM-signal
ON: AM til fejl og
alarmrelæ *
3: Afstilling af AM alarm
ON: Auto afstilling*
2: AM-følsomhed
ON: Avanceret AM-
følsomhed*
1: AM dag/nat tilstand
ON: AM kun
dagtilstand*
*
Fabriksindstilling
4,7 kΩ
Fabriksindstilling
0 Ω
4,7 kΩ
9,4 kΩ
14,7 kΩ
19,4 kΩ
∞
OFF: Lydsdiode slukket
OFF: Ekstern fra*
OFF: Auto fjernstyring
test fra*
OFF: Negativ polaritet*
1 til, 2 fra: 12 m
1 til, 2 fra: 10 m
OFF: Kun AM til
fejlrelæ
OFF: Autoriseret
afstilling
OFF: Standard
AM-følsomhed
OFF: AM dag og
nat
9 / 52
