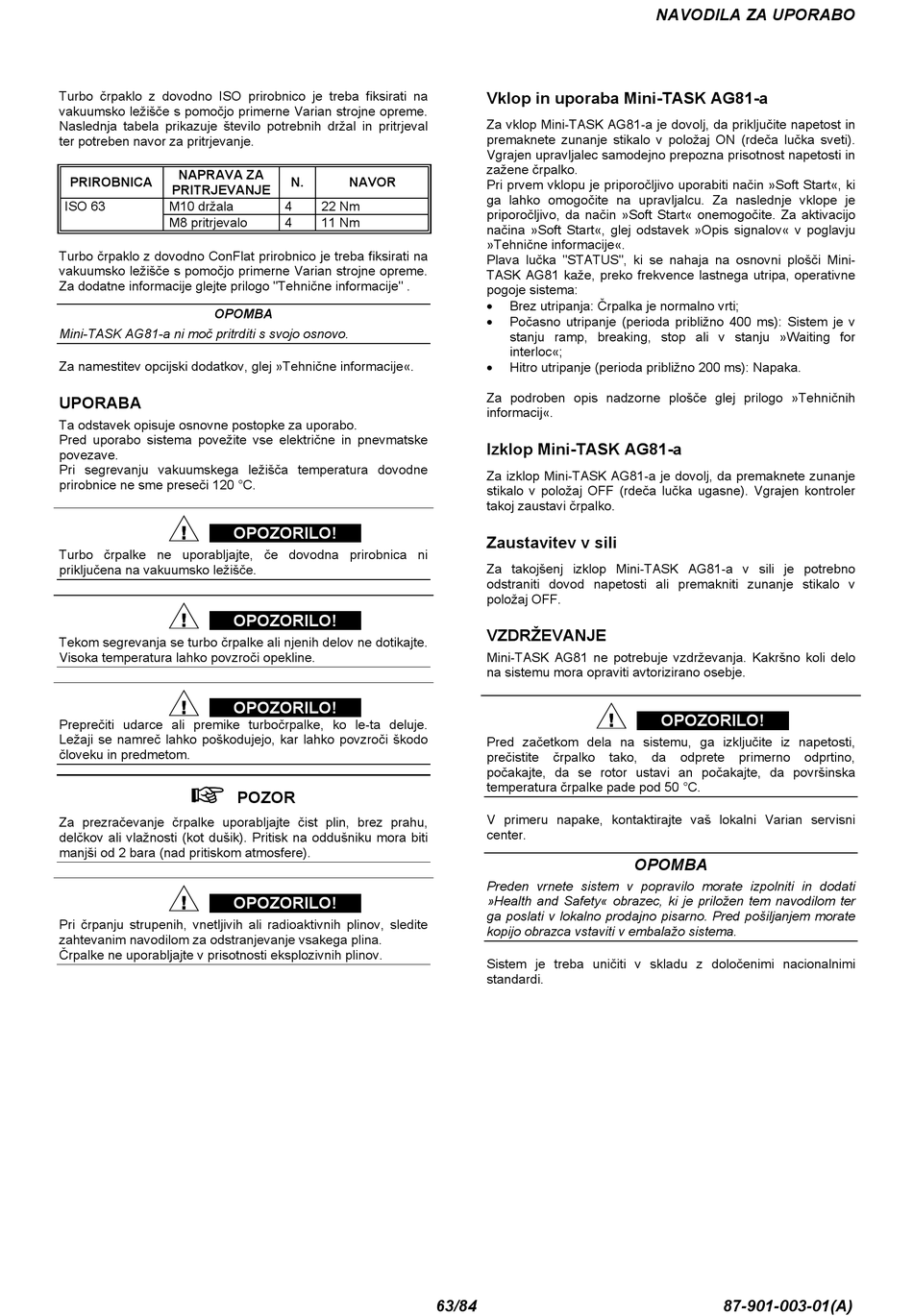

Turbo črpaklo z dovodno ISO prirobnico je treba fiksirati na
vakuumsko ležišče s pomočjo primerne Varian strojne opreme.
Naslednja tabela prikazuje število potrebnih držal in pritrjeval
ter potreben navor za pritrjevanje.
NAPRAVA ZA
PRIROBNICA
PRITRJEVANJE
ISO 63
M10 držala
M8 pritrjevalo
Turbo črpaklo z dovodno ConFlat prirobnico je treba fiksirati na
vakuumsko ležišče s pomočjo primerne Varian strojne opreme.
Za dodatne informacije glejte prilogo "Tehnične informacije" .
OPOMBA
Mini-TASK AG81-a ni moč pritrditi s svojo osnovo.
Za namestitev opcijski dodatkov, glej »Tehnične informacije«.
UPORABA
Ta odstavek opisuje osnovne postopke za uporabo.
Pred uporabo sistema povežite vse električne in pnevmatske
povezave.
Pri segrevanju vakuumskega ležišča temperatura dovodne
prirobnice ne sme preseči 120 °C.
Turbo črpalke ne uporabljajte, če dovodna prirobnica ni
priključena na vakuumsko ležišče.
Tekom segrevanja se turbo črpalke ali njenih delov ne dotikajte.
Visoka temperatura lahko povzroči opekline.
Preprečiti udarce ali premike turbočrpalke, ko le-ta deluje.
Ležaji se namreč lahko poškodujejo, kar lahko povzroči škodo
človeku in predmetom.
!
Za prezračevanje črpalke uporabljajte čist plin, brez prahu,
delčkov ali vlažnosti (kot dušik). Pritisk na oddušniku mora biti
manjši od 2 bara (nad pritiskom atmosfere).
Pri črpanju strupenih, vnetljivih ali radioaktivnih plinov, sledite
zahtevanim navodilom za odstranjevanje vsakega plina.
Črpalke ne uporabljajte v prisotnosti eksplozivnih plinov.
N.
NAVOR
4
22 Nm
4
11 Nm
OPOZORILO!
OPOZORILO!
OPOZORILO!
POZOR
OPOZORILO!
Vklop in uporaba Mini-TASK AG81-a
Za vklop Mini-TASK AG81-a je dovolj, da priključite napetost in
premaknete zunanje stikalo v položaj ON (rdeča lučka sveti).
Vgrajen upravljalec samodejno prepozna prisotnost napetosti in
zažene črpalko.
Pri prvem vklopu je priporočljivo uporabiti način »Soft Start«, ki
ga lahko omogočite na upravljalcu. Za naslednje vklope je
priporočljivo, da način »Soft Start« onemogočite. Za aktivacijo
načina »Soft Start«, glej odstavek »Opis signalov« v poglavju
»Tehnične informacije«.
Plava lučka "STATUS", ki se nahaja na osnovni plošči Mini-
TASK AG81 kaže, preko frekvence lastnega utripa, operativne
pogoje sistema:
•
Brez utripanja: Črpalka je normalno vrti;
•
Počasno utripanje (perioda približno 400 ms): Sistem je v
stanju ramp, breaking, stop ali v stanju »Waiting for
interloc«;
•
Hitro utripanje (perioda približno 200 ms): Napaka.
Za podroben opis nadzorne plošče glej prilogo »Tehničnih
informacij«.
Izklop Mini-TASK AG81-a
Za izklop Mini-TASK AG81-a je dovolj, da premaknete zunanje
stikalo v položaj OFF (rdeča lučka ugasne). Vgrajen kontroler
takoj zaustavi črpalko.
Zaustavitev v sili
Za takojšenj izklop Mini-TASK AG81-a v sili je potrebno
odstraniti dovod napetosti ali premakniti zunanje stikalo v
položaj OFF.
VZDRŽEVANJE
Mini-TASK AG81 ne potrebuje vzdrževanja. Kakršno koli delo
na sistemu mora opraviti avtorizirano osebje.
Pred začetkom dela na sistemu, ga izključite iz napetosti,
prečistite
črpalko
počakajte, da se rotor ustavi an počakajte, da površinska
temperatura črpalke pade pod 50 °C.
V primeru napake, kontaktirajte vaš lokalni Varian servisni
center.
Preden vrnete sistem v popravilo morate izpolniti in dodati
»Health and Safety« obrazec, ki je priložen tem navodilom ter
ga poslati v lokalno prodajno pisarno. Pred pošiljanjem morate
kopijo obrazca vstaviti v embalažo sistema.
Sistem je treba uničiti v skladu z določenimi nacionalnimi
standardi.
63/84
NAVODILA ZA UPORABO
OPOZORILO!
tako,
da
odprete
primerno
OPOMBA
87-901-003-01(A)
