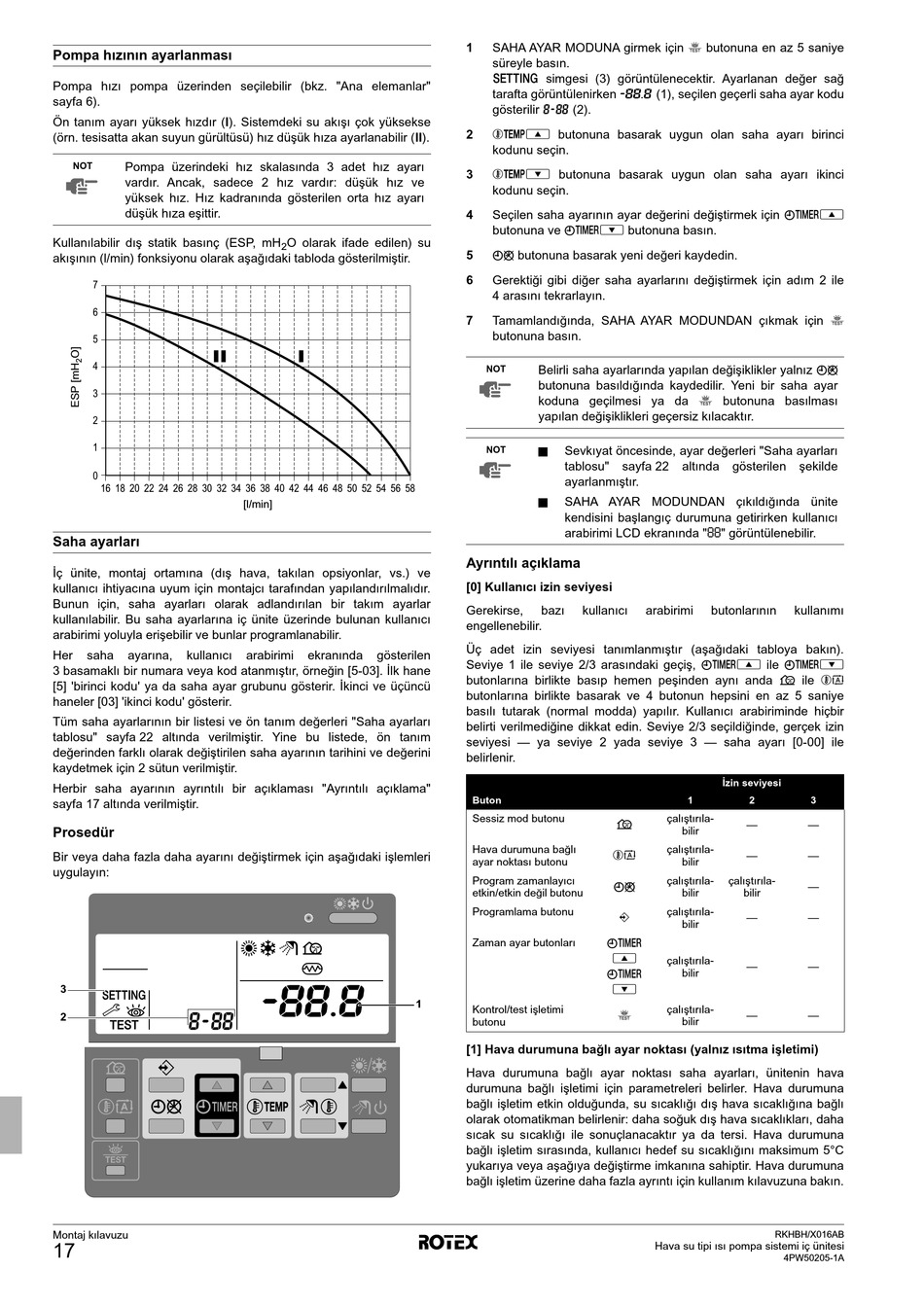

Pompa hızının ayarlanması
Pompa hızı pompa üzerinden seçilebilir (bkz. "Ana elemanlar"
sayfa 6).
Ön tanım ayarı yüksek hızdır (I). Sistemdeki su akışı çok yüksekse
(örn. tesisatta akan suyun gürültüsü) hız düşük hıza ayarlanabilir (II).
Pompa üzerindeki hız skalasında 3 adet hız ayarı
NOT
vardır. Ancak, sadece 2 hız vardır: düşük hız ve
yüksek hız. Hız kadranında gösterilen orta hız ayarı
düşük hıza eşittir.
Kullanılabilir dış statik basınç (ESP, mH
akışının (l/min) fonksiyonu olarak aşağıdaki tabloda gösterilmiştir.
7
6
5
I I I I
4
3
2
1
0
16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58
Saha ayarları
İç ünite, montaj ortamına (dış hava, takılan opsiyonlar, vs.) ve
kullanıcı ihtiyacına uyum için montajcı tarafından yapılandırılmalıdır.
Bunun için, saha ayarları olarak adlandırılan bir takım ayarlar
kullanılabilir. Bu saha ayarlarına iç ünite üzerinde bulunan kullanıcı
arabirimi yoluyla erişebilir ve bunlar programlanabilir.
Her saha ayarına, kullanıcı
3 basamaklı bir numara veya kod atanmıştır, örneğin [5-03]. İlk hane
[5] 'birinci kodu' ya da saha ayar grubunu gösterir. İkinci ve üçüncü
haneler [03] 'ikinci kodu' gösterir.
Tüm saha ayarlarının bir listesi ve ön tanım değerleri "Saha ayarları
tablosu" sayfa 22 altında verilmiştir. Yine bu listede, ön tanım
değerinden farklı olarak değiştirilen saha ayarının tarihini ve değerini
kaydetmek için 2 sütun verilmiştir.
Herbir saha ayarının ayrıntılı bir açıklaması "Ayrıntılı açıklama"
sayfa 17 altında verilmiştir.
Prosedür
Bir veya daha fazla daha ayarını değiştirmek için aşağıdaki işlemleri
uygulayın:
3
2
Montaj kılavuzu
17
O olarak ifade edilen) su
2
I I
[l/min]
arabirimi ekranında gösterilen
1
SAHA AYAR MODUNA girmek için z butonuna en az 5 saniye
1
süreyle basın.
$ simgesi (3) görüntülenecektir. Ayarlanan değer sağ
tarafta görüntülenirken - (1), seçilen geçerli saha ayar kodu
gösterilir ; (2).
bgi butonuna basarak uygun olan saha ayarı birinci
2
kodunu seçin.
bgj butonuna basarak uygun olan saha ayarı ikinci
3
kodunu seçin.
Seçilen saha ayarının ayar değerini değiştirmek için pfi
4
butonuna ve pfj butonuna basın.
pr butonuna basarak yeni değeri kaydedin.
5
6 Gerektiği gibi diğer saha ayarlarını değiştirmek için adım 2 ile
4 arasını tekrarlayın.
Tamamlandığında, SAHA AYAR MODUNDAN çıkmak için z
7
butonuna basın.
Belirli saha ayarlarında yapılan değişiklikler yalnız pr
NOT
butonuna basıldığında kaydedilir. Yeni bir saha ayar
koduna geçilmesi ya da z butonuna basılması
yapılan değişiklikleri geçersiz kılacaktır.
■
Sevkıyat öncesinde, ayar değerleri "Saha ayarları
NOT
tablosu" sayfa 22
ayarlanmıştır.
■
SAHA AYAR MODUNDAN çıkıldığında ünite
kendisini başlangıç durumuna getirirken kullanıcı
arabirimi LCD ekranında "88" görüntülenebilir.
Ayrıntılı açıklama
[0] Kullanıcı izin seviyesi
Gerekirse, bazı kullanıcı
engellenebilir.
Üç adet izin seviyesi tanımlanmıştır (aşağıdaki tabloya bakın).
Seviye 1 ile seviye 2/3 arasındaki geçiş, pfi ile pfj
butonlarına birlikte basıp hemen peşinden aynı anda s ile ba
butonlarına birlikte basarak ve 4 butonun hepsini en az 5 saniye
basılı tutarak (normal modda) yapılır. Kullanıcı arabiriminde hiçbir
belirti verilmediğine dikkat edin. Seviye 2/3 seçildiğinde, gerçek izin
seviyesi — ya seviye 2 yada seviye 3 — saha ayarı [0-00] ile
belirlenir.
Buton
Sessiz mod butonu
s
Hava durumuna bağlı
ba
ayar noktası butonu
Program zamanlayıcı
pr
etkin/etkin değil butonu
Programlama butonu
<
pf
Zaman ayar butonları
i
pf
j
Kontrol/test işletimi
z
butonu
[1] Hava durumuna bağlı ayar noktası (yalnız ısıtma işletimi)
Hava durumuna bağlı ayar noktası saha ayarları, ünitenin hava
durumuna bağlı işletimi için parametreleri belirler. Hava durumuna
bağlı işletim etkin olduğunda, su sıcaklığı dış hava sıcaklığına bağlı
olarak otomatikman belirlenir: daha soğuk dış hava sıcaklıkları, daha
sıcak su sıcaklığı ile sonuçlanacaktır ya da tersi. Hava durumuna
bağlı işletim sırasında, kullanıcı hedef su sıcaklığını maksimum 5°C
yukarıya veya aşağıya değiştirme imkanına sahiptir. Hava durumuna
bağlı işletim üzerine daha fazla ayrıntı için kullanım kılavuzuna bakın.
altında gösterilen şekilde
arabirimi butonlarının kullanımı
İzin seviyesi
1 2 3
çalıştırıla-
— —
bilir
çalıştırıla-
— —
bilir
çalıştırıla- çalıştırıla-
—
bilir bilir
çalıştırıla-
— —
bilir
çalıştırıla-
— —
bilir
çalıştırıla-
— —
bilir
