Séquence automatique de couleurs : Sélection entre sept programmes de la séquence de couleurs. Chaque programme est défini par
le temps de présence de chaque couleur et la durée de la transition d'une couleur à une autre selon le tableau suivant :
Chaque fois que vous appuyez sur le bouton-poussoir, vous effectuez un changement de couleur ou de séquence. Le cycle des
couleurs et des séquences est rotatif. Si par exemple vous avez la couleur 6, la prochaine fois que vous appuierez sur le bouton-
poussoir, vous obtiendrez la couleur 7 et, si vous appuyez encore une fois dessus, vous obtiendrez la séquence 1.
Si vous êtes sur la séquence 7, en appuyant une fois de plus sur le bouton, vous obtiendrez la couleur 2 qui correspond au rouge.
La couleur 1 correspond à la couleur blanche et s'obtient en appuyant longuement sur le bouton-poussoir.
6.2. COLOR PLUS TOP : contrôle au moyen du Modulateur et/ou du Contrôle à distance
Le système dispose de 20 modes de fonctionnement : 12 couleurs fixes et 8 séquences de couleurs différentes (consulter le
paragraphe 6.2.2).
Le Modulateur permet de contrôler l'allumage et l'extinction des projecteurs, les changements de couleurs et de séquences et une
temporisation d'extinction.
Si vous disposez du contrôle à distance, en plus de réaliser les fonctions du modulateur, la commande à distance vous permettra
d'activer ou de désactiver la présence des couleurs composant une séquence et de sélectionner le temps de temporisation
d'extinction.

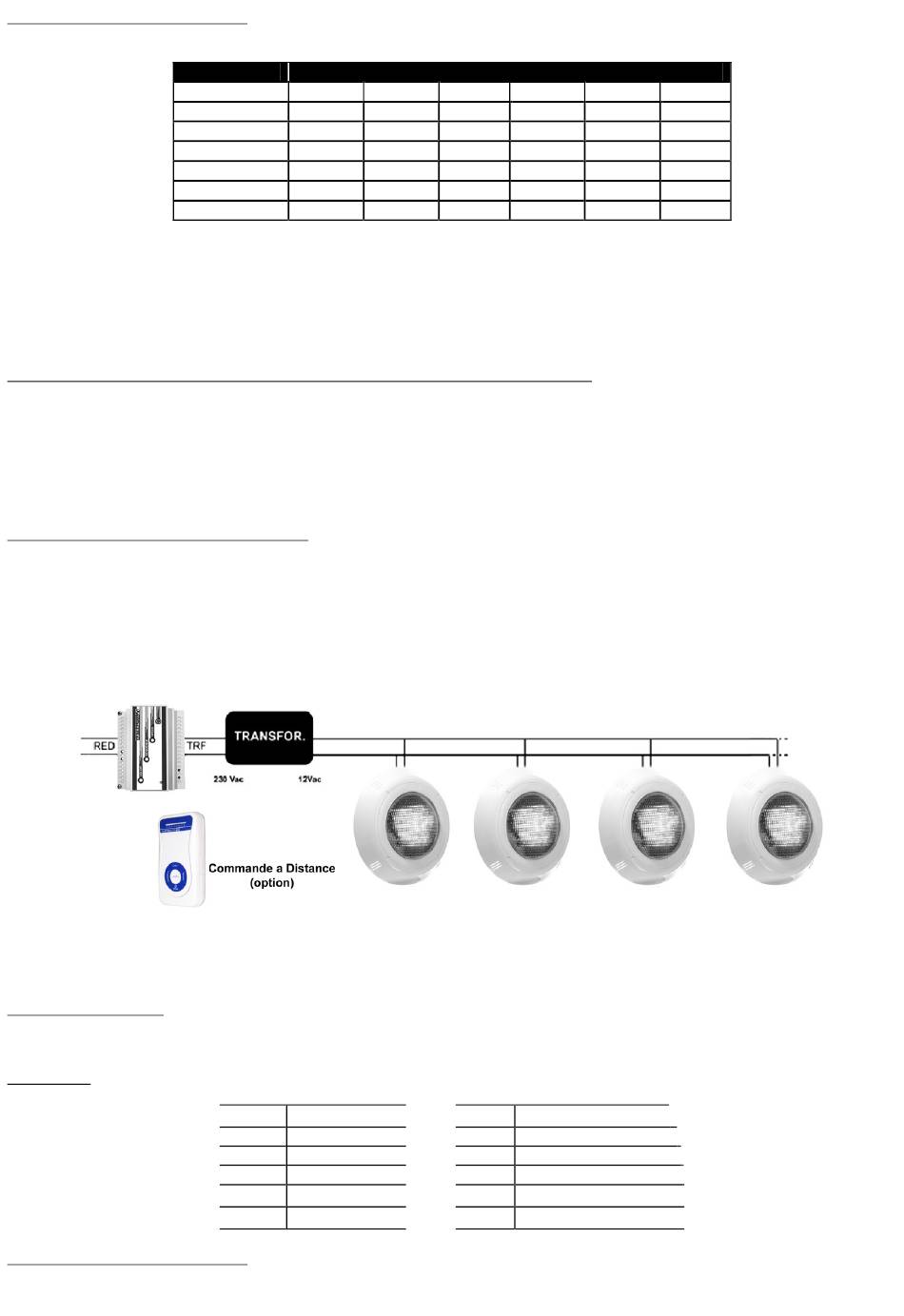

6.2.1 Diagramme du branchement électrique
Pour pouvoir l'installer correctement, nous avons besoin du Modulateur, du transformateur et finalement du projecteur à voyants
lumineux. Ce système peut, optionnellement, être contrôlé par un Contrôle à distance.
Le Modulateur se branche sur le réseau électrique de 230 V~ac au moyen des deux bornes signalées RED et se connecte au primaire
du transformateur (230 V~ac) grâce aux bornes signalées TRF (Voir schéma ci-joint).
Chaque Modulateur, il peut contrôler jusqu'à un maximum de cinq projecteurs.
Le transformateur doit être dimensionné pour fournir 70 VA sur chaque projecteur à voyants qui est connecté. Par exemple, si nous
voulons contrôler 4 projecteurs, nous devons les brancher en parallèle sur un transformateur d'au moins 280VA.
Chaque Modulateur peut contrôler jusqu'à un maximum de 15 projecteurs à LEDS.
Après avoir effectué le branchement électrique, pour sa première mise en marche, procéder comme suit :
• Connectez l'ensemble en activant les 230 V~ac. à l'entrée du Modulateur et celui-ci se syntonisera automatiquement avec le
transformateur. Le voyant vert du Modulateur se mettra alors à clignoter toutes les 2 sec. et le projecteur restera éteint.
6.2.2 Types d'éclairage
L'ensemble Commande à distance – Modulateur – Transformateur - Projecteur à voyants permet de créer différents décors lumineux
à l'intérieur de la piscine avec deux possibilités de fonctionnement :
Couleur fixe : Sélection d'une couleur fixe entre douze couleurs possibles.
Séquence automatique de couleurs : Sélection entre huit programmes de la séquence de couleurs. Chaque programme est défini par
le temps de présence de chaque couleur et la durée de la transition d'une couleur à une autre selon le tableau suivant :
SÉQUENCE
1
Rouge
2
Rouge
3
Pourpre
4
Rouge
5
Pourpre
6
Jaune
7
Vert
1
Rouge
2
Vert
3
Bleu
4
Jaune
5
Cyan
6
Pourpre
ORDRE DES COULEURS
Bleu
Vert
Pourpre
Vert
Cyan
Bleu
Cyan
Jaune
-
Bleu
Verte
-
Cyan
Jaune
-
Pourpre
Cyan
-
Rouge
Bleu
-
7
Violet Pâle
8
Céleste
9
Orange
10
Magenta
11
Vert Émeraude
12
Blanc
Cyan
Jaune
Pourpre
Jaune
-
-
-
-
-
-
-
-
-
-
