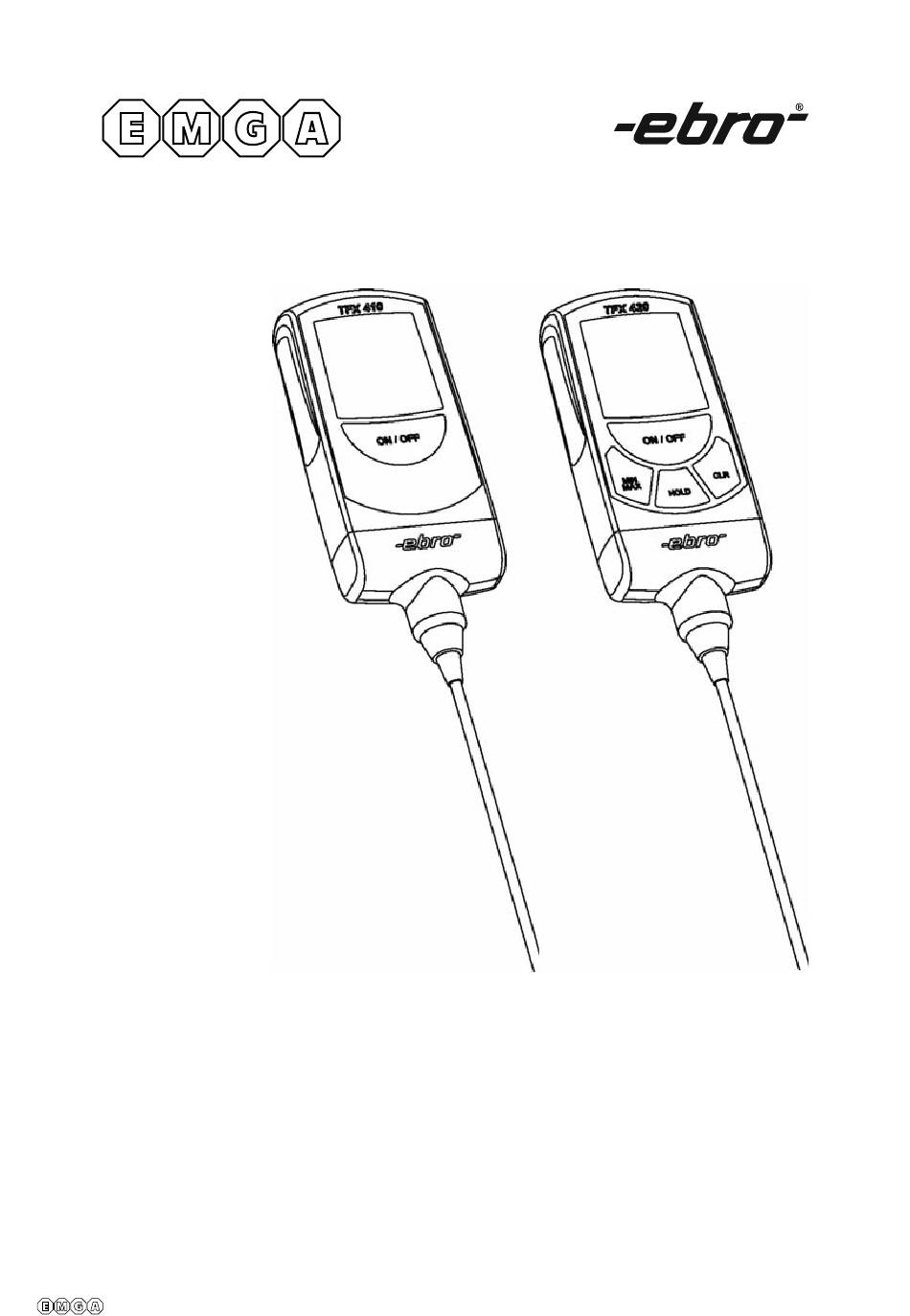

- Seite 1 926.001 DIGITAL THERMOMETER - MANUAL Thermometer TFX Serie 926001 de ma 2013...
- Seite 2 Deutsch TFX Serie Lieber Kunde, wir gratulieren Ihnen zum Erwerb eines ebro Produkts. Wir hoffen, dass Sie den Nutzen dieses Produkts lange genießen können und das es Ihnen bei Ihrer Arbeit hilft. Bitte nehmen Sie sich die Zeit die Bedie- nungsanleitung sorgfältig zu lesen und...
-
Seite 3: Inhaltsverzeichnis
Deutsch TFX Serie Inhaltsverzeichnis 1 Einführung ..........Allgemein ............Sicherheitshinweise ........Vorsichtsmaßnahmen ......2 Lieferumfang ..........3 Beschreibung .......... Allgemein ............. User Menü ........... 3.2.1 Einstellmöglichkeiten ......3.2.2 Menübedienung ................1 Bedienung Thermometer einschalten ....1 Anzeige ............1 Temperatur messen ........ -
Seite 4: Einführung
Deutsch TFX Serie 1 Einführung 1.1 Allgemein Lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie Ihr neu- es Präzisions-Thermometer in Betrieb nehmen. Die Anleitung führt Sie mit klaren und einfachen Anweisungen in den Umgang mit dem Thermometer ein. Informationen, die für das Verständnis der Funktionsweise nützlich und wichtig... -
Seite 5: Vorsichtsmaßnahmen
Deutsch TFX Serie 1.3 Vorsichtsmaßnahmen DasThermometer TFX muss vor folgen- den Einfl üssen geschützt werden: Statischer Elektrizität „Thermischer Schock“ verursacht durch große oder plötzliche Tem- peraturänderungen – Gerät vor Ge- brauch 30 Miuten lang stabilisieren lassen Gerät nicht auf oder in der Nähe von heißen oder sehr kalten Objekten... -
Seite 6: Beschreibung
Messgenauigkeit und Linearität Serie 420 / 430 über den gesamten Messbereich. An die Thermometer TFX 410-1 und TFX 430 können Sie verschiedene ebro-Füh- ler anschließen. Dabei wählen Sie den Fühler aus, der Ihrer messtechnischen Aufgabe optimal gerecht wird. Beim TFX 410 ist der Fühler fest angeschlossen. -
Seite 7: User Menü
Deutsch TFX Serie 3.2 User Menü Um in den Konfigurationsmodus zu gelangen, ist folgende Prozedur durch- zuführen: 1 Gerät ist ausgeschaltet. 2 ON/OFF-Taste (2) drücken und ge- drückt halten. Der Segmenttest er- scheint für etwa 1 Sekunde. 3 Sobald am Display der Gerätetyp „TFX“... - Seite 8 Deutsch TFX Serie RATE: Messtakt in Sekunden, ein stellbar von 1 Sekunde b i s 1 5 S e k u n d e n . D e r a n gezeigte Wert entspricht dem eingestellten Messtakt in Se- kunden.
-
Seite 9: Menübedienung
Deutsch TFX Serie Serie 430 AL HI Obere Grenze des ge- wünschten Bereichs °C Mittlere Taste drücken = Entsperren linke/rechte Taste drü- cken = Erhöhen/sen- ken des oberen Grenz- wertes. Mittlere Taste drücken = Speichern des obe- ren Grenzwertes und Sperren gegen Ände-... -
Seite 10: Bedienung
Deutsch TFX Serie 4 Bedienung Serie 410 4.1 Thermometer einschalten Zum Einschalten des Thermometers muss die Taste »ON/OFF« (2) etwa eine Sekunde gedrückt werden. Das Gerät führt zunächst einen System- test durch, wobei auch alle bei dem Thermometertyp verwendeten Segmen- te etwa 1 Sekunde lang in der Anzeige sichtbar werden. -
Seite 11: Temperatur Messen
Deutsch TFX Serie Serie 430 Bei aktivierter Sonderjustage wird im Diplay kurz „SCAL“ eingeblendet. 4.3 Temperatur messen Legen Sie im UserMenü (Kapitel 3.2) die von Ihnen benötigte Maßeinheit °C oder °F fest. Positionieren Sie den Messfühler. Setzen Sie den Messfühler immer bestimmungsgemäß... -
Seite 12: Messwertspeicher
Deutsch TFX Serie Messwertspeicher (nur bei Typ 420 / 430) Der maximale und minimale Mess- wert werden während einer Messung gespeichert. Löschen Sie den Inhalt des Messwer tspeichers vor einer neuen Messung. 4.4.1 Speicherinhalt abrufen Drücken Sie zunächst die Taste »MIN/ MAX«... -
Seite 13: Fühlerwechsel
Deutsch TFX Serie 5 Fühlerwechsel Das Thermometer wurde werksseitig 60° gegen den Uhrzeigersinn kalibriert. Wenn Sie einen anderen drehen Messfühler anschließen, kann sich die turn 60° anticlockwise tournez 60° anti horloge sage Messgenauigkeit verringern. 1. Greifen Sie die Fühlerkappe (bei TFX430, bitte gleich zu Pkt. -
Seite 14: Was Tun Wenn
Deutsch TFX Serie 6 Was tun wenn... Mögliche Ursache Störung beheben Messbereich Messbereich überschritten beachten Fühler defekt Service anrufen Steckverbindung Verbindung über- Buchse-Stecker prüfen, Stecker muss einrasten Messbereich Messbereich unterschritten beachten Kurzschluss des Service anrufen Messfühlers Fühler nicht Fühler angeschlossen anschließen... -
Seite 15: Kalibrierservice
Deutsch TFX Serie 7 Kalibrierservice Um eine hohe Messgenauigkeit zu garantieren, muss das Thermometer jährlich kalibriert werden. Dazu bietet die ebro Electronic GmbH & Co. KG einen Kalibrierservice an. • Füllen Sie die beiliegende Service- karte aus. • Nach einem Jahr rufen wir Ihr Ther- mometer zur Kalibrierung ab. -
Seite 16: Batteriewechsel
Deutsch TFX Serie 8.3 Batteriewechsel Das Batteriesymbol im Display (in der Abbildung auf Seite 18 die Nr. 2) zeigt Ihnen an, dass die Batterie gewechselt werden muss. Batterie in Ordnung Batterie in Ordnung Batterie bald verbraucht Batteriewechsel nötig Um die Batterie wechseln zu können, muss das Thermometer geöffnet wer-... -
Seite 17: Anhang
Deutsch TFX Serie Bauen Sie das Thermometer in umge- kehrter Reihenfolge wieder zusammen und achten Sie auf das richtige Anzugs- moment von 0,4 Nm. Achten Sie darauf, dass die Dichtung zwischen Gehäuseunterteil und -oberteil richtig in der Nut liegt. Nur dann kann die Wasserdichtigkeit erreicht werden. -
Seite 18: Technische Daten
Deutsch TFX Serie Technische Daten Messbereich Serie 410 ............-50 bis +300 °C (-60 bis +580 °F) Serie 420 ............-50 bis +400 °C (-60 bis +760 °F) Serie 430 ............-100 bis +500 °C (-150 bis +930 °F) Messfühler Serie 410/420 .......... - Seite 19 Konformitätserklärung Conformity declaration Déclaration de conformité ebro Electronic GmbH Peringerstraße 10 D-85055 Ingolstadt erklärt in alleiniger Verantwortung, dass das Produkt declares in sole responsibility that the product déclare sous sa seule responsabilité que le produit Geräteart: T h e r m o m e t e r...
