Elektrischer Anschluss
54

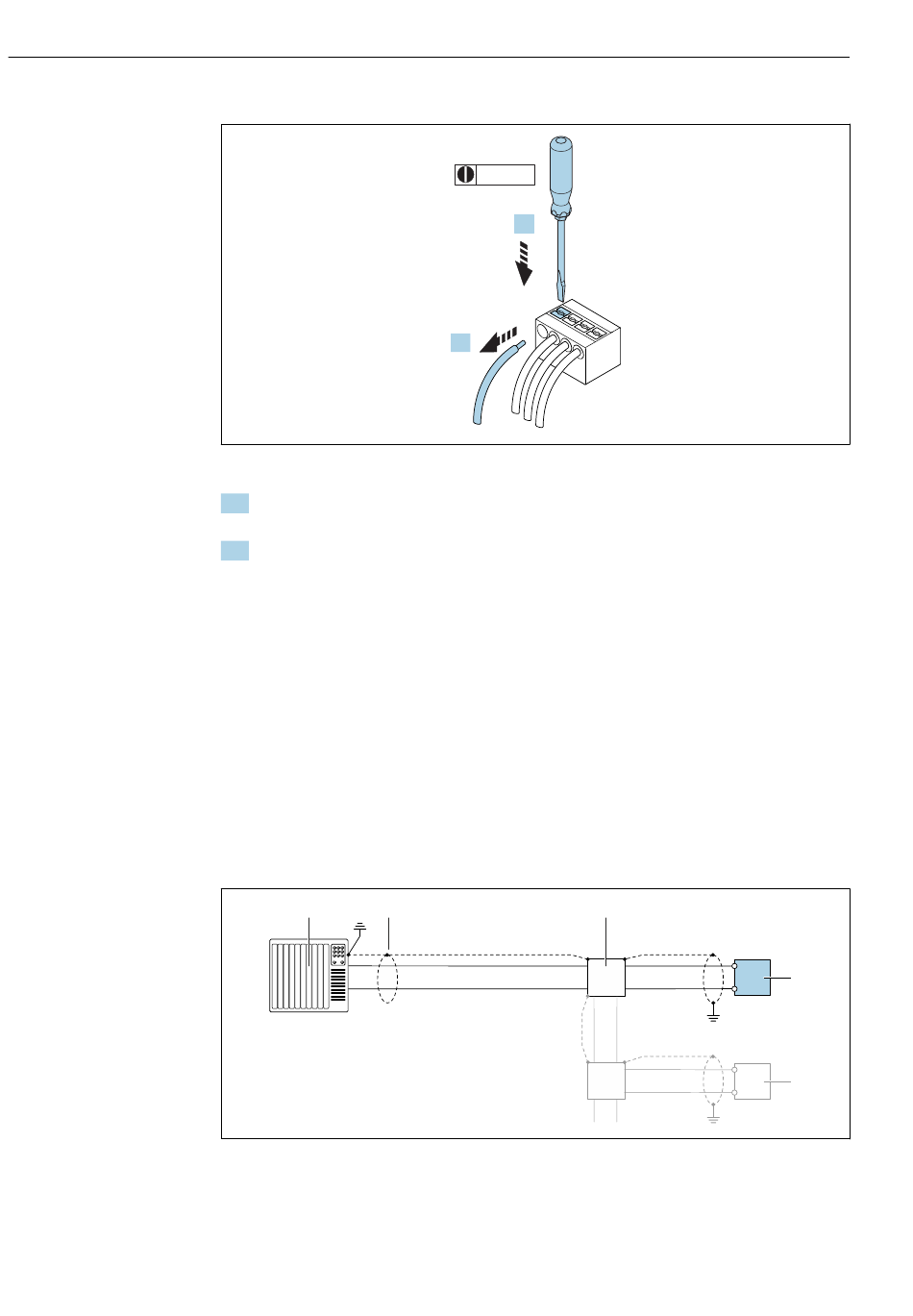

Kabel entfernen
 16 Maßeinheit mm (in)
1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben-
dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken.
2. Gleichzeitig das Kabelende aus der Klemme ziehen.
7.4

Potenzialausgleich sicherstellen

7.4.1

Anforderungen

Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
7.5

Spezielle Anschlusshinweise

7.5.1

Anschlussbeispiele

Modbus RS485
1 2
A
B
 17 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten
3 Verteilerbox
4 Messumformer
Proline Promass H 500 Modbus RS485
3 (0.12)
1.
2.
3
A0029598
A
4
B
A
4
B
A0028765
