Levelflex FMP50 HART
Blockdiagramm 2-Draht: 4-20 mA HART, Schaltausgang
3
2
1

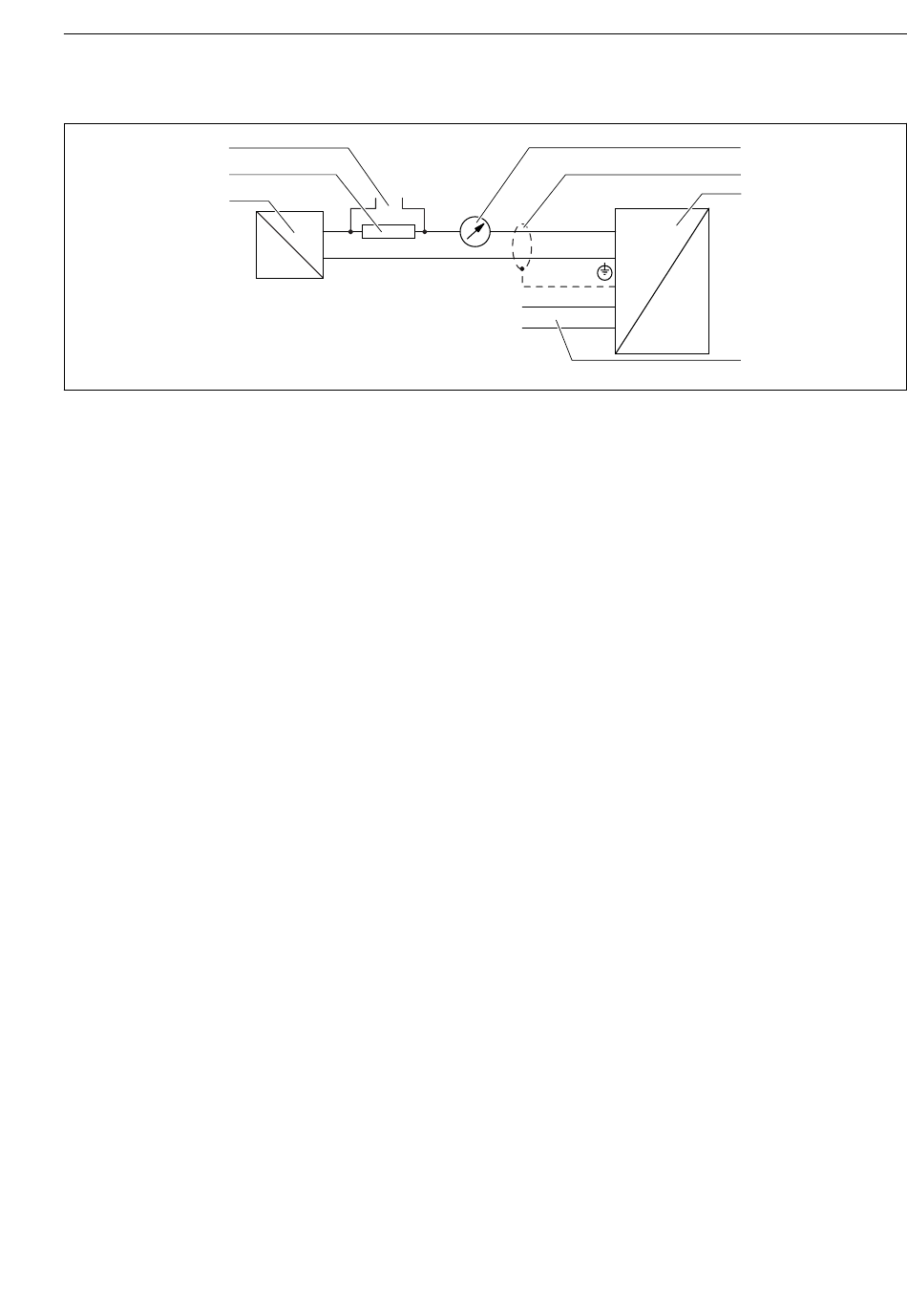

 9 Blockdiagramm 2-Draht: 4-20 mA HART, Schaltausgang
1 Speisetrenner für Spannungsversorgung (z.B. RN221N); Klemmenspannung beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-
Modem)
4 Analoges Anzeigeinstrument; Maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
7 Schaltausgang (Open Collector)
Endress+Hauser
+
-
Elektrischer Anschluss
4
5
6
+
1
I
-
2
+
Y
3
-
4
7
A0036501
