Technische Daten
Fernbedienung
Serviceschnittstelle
150
2. Vor-Ort-Anzeige vom Hauptelektronikmodul ziehen. Dabei auf die Länge des Verbin-
dungskabels achten.
Nach Abschluss der Arbeit Vor-Ort-Anzeige wieder aufstecken.
Via PROFINET-Netzwerk
Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFINET verfügbar.
Sterntopologie

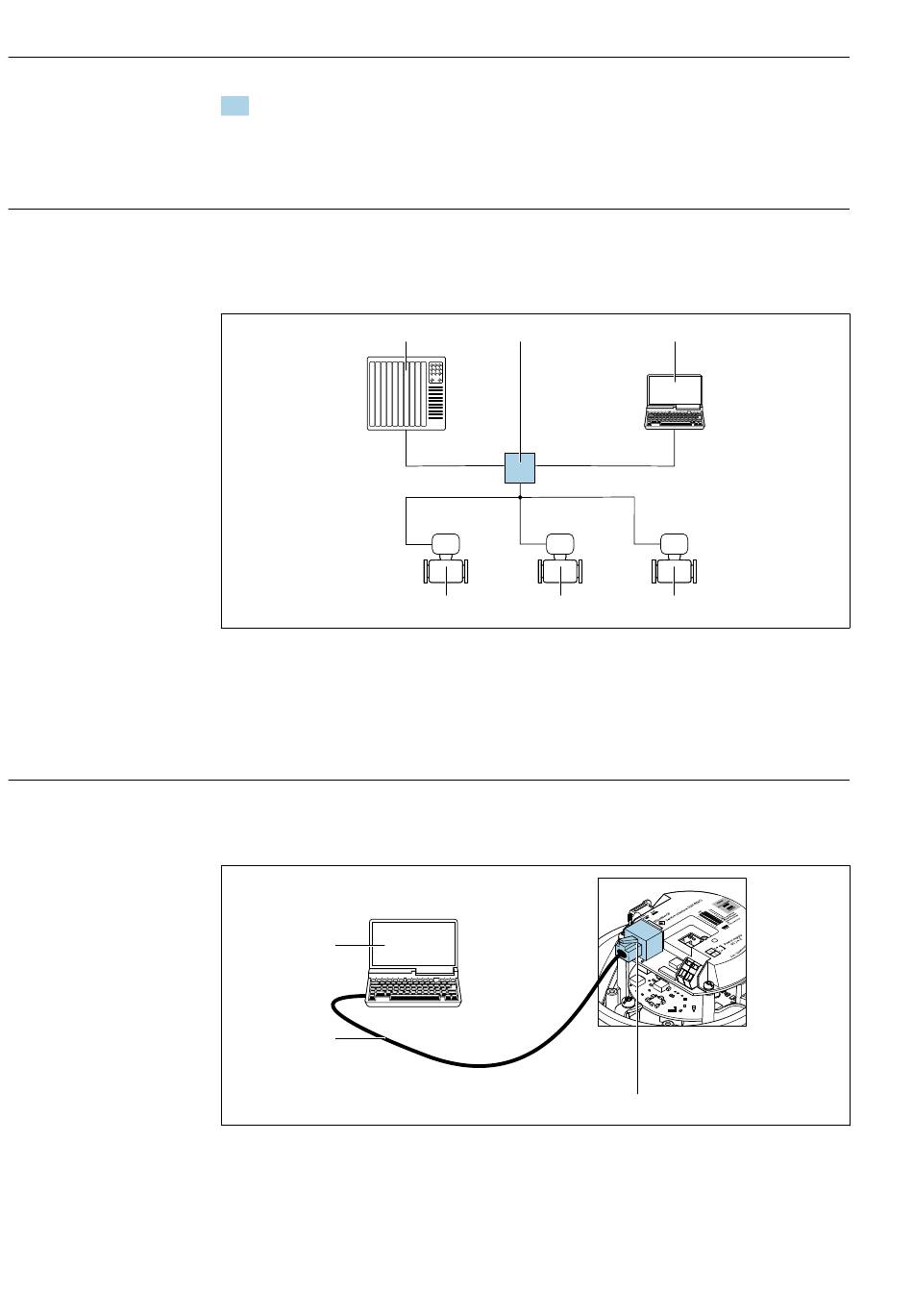

 17 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Sterntopologie
1 Automatisierungssystem, z.B. Simatic S7 (Siemens)
2 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu-
ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"
3 Switch, z.B. Scalance X204 (Siemens)
4 Messgerät
Via Service-Schnittstelle (CDI-RJ45)
PROFINET
2
3
 18 Anschluss bei Bestellmerkmal "Ausgang", Option R: PROFINET
1 Service-Schnittstelle (CDI-RJ45) und PROFINET-Schnittstelle des Messgeräts mit Zugriff auf integrierten Web-
server
2 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit
Bedientool "FieldCare" mit COM DTM "CDI Communication TCP/IP"
3 Standard-Ethernet-Verbindungskabel mit RJ45-Stecker
1 3
4 4
Proline Promass F 100 PROFINET
2
4
1
