Federung
Alle Anhänger von Thule Trailers sind mit Torsionsachsen versehen, die einen
hervorragenden Fahrkomfort bieten. Das Federsystem ist wartungsfrei. Reparatur der
Federung lässt sich nur werkseitig machen.
Kabelanschluss der Anhängerkupplung
Sollte der Stecker
nachstehendes Diagramm zur Reparatur benutzt werden.

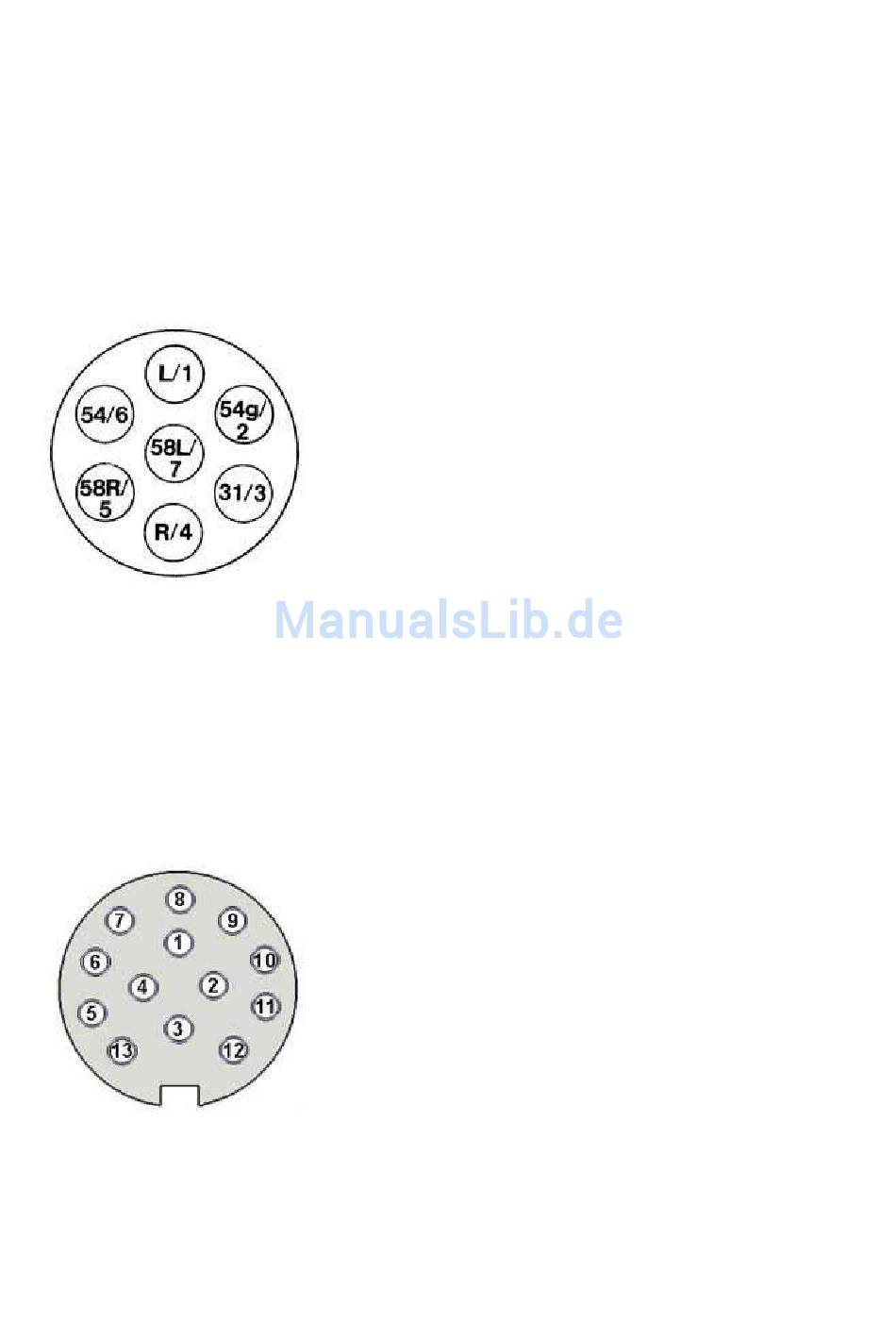

7-polig (Stecker von hinten gesehen)
1 L gelb
2 54G blau
3 31 weiß
4 R grün
5 58R braun
6 54 rot
7 58L schwarz
13-polig (Stecker von hinten gesehen)
Ist das Auto mit einer 13-poligen Steckdose versehen, ist ein Adapter erforderlich für
den Anschluss an den Stecker des Anhängers.
1 gelb
2 blau
3 weiß
versehentlich
Blinker, links
Frei (evt. Nebelschlussleuchte)
Masse
Blinker, rechts
Rechte Rückleuchte, Begrenzungsleuchte, Umrissleuchte,
Kennzeichenbeleuchtung
Bremsleuchte
linke Rückleuchte, Begrenzungsleuchte, Kennzeichen-
Beleuchtung, Umrissleuchte
Blinker, links
Frei (evt. Nebelschlussleuchte)
Masse (für Pol 1 bis 8)
beschädigt werden, so kann
