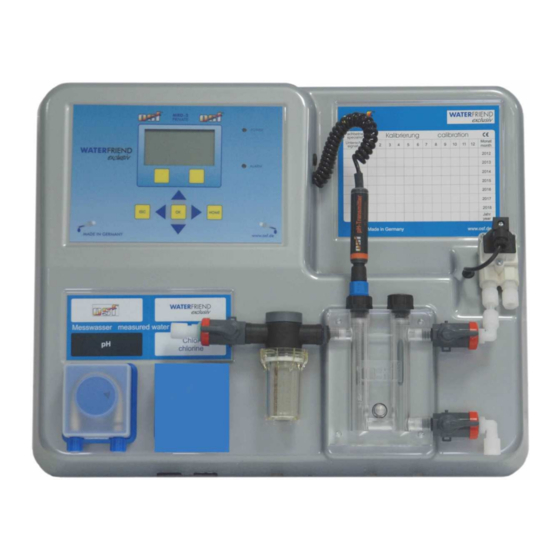

Montage- und Bedienungsanleitung
pH-Perfekt
Mess- und Regelanlage für pH
WATERFRIEND exclusiv
Technische Daten
Nennspannung
1/N/PE 230V/50Hz
Dosierpumpe pH
Schlauchpumpe
Förderleistung pH
0 bis 10 L / h
Schutzart
IP 20
Gehäusemaß
500 x 390 x 130
Luftfeuchtigkeit
0 bis 95%, nicht kondensierend
Umgebungstemperatur
0 bis 40 °C
Messwasserdruck
max. 2 bar
Made by
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für OSF WATERFRIEND exclusiv
Inhaltszusammenfassung für OSF WATERFRIEND exclusiv

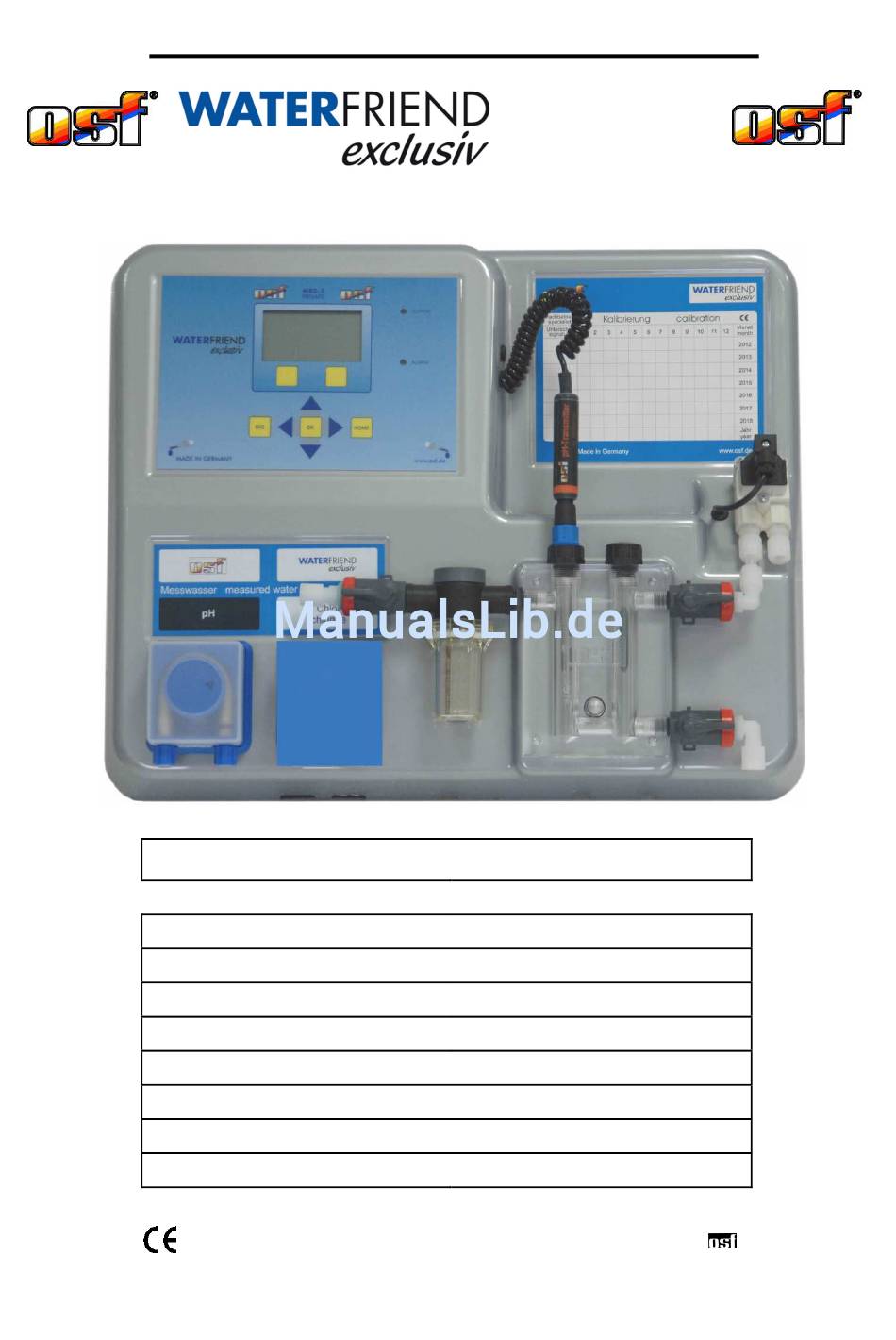

- Seite 1 Montage- und Bedienungsanleitung pH-Perfekt Mess- und Regelanlage für pH WATERFRIEND exclusiv Technische Daten Nennspannung 1/N/PE 230V/50Hz Dosierpumpe pH Schlauchpumpe Förderleistung pH 0 bis 10 L / h Schutzart IP 20 Gehäusemaß 500 x 390 x 130 Luftfeuchtigkeit 0 bis 95%, nicht kondensierend Umgebungstemperatur 0 bis 40 °C...
-
Seite 2: Inhaltsverzeichnis
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 2 (22) Inhaltsverzeichnis Thema Seite Allgemeines ................................4 Sicherheitshinweise ..............................4 Montage- und Bedienungsanleitung........................4 Personalqualifikation ............................4 Installation ................................. 4 Montage ................................5 Installation in den Wasserkreislauf ........................5 Allgemeine Hinweise zur Installation in den Wasserkreislauf ................5 Elektrischer Anschluss ............................ - Seite 3 Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 3 (22) Glaselektroden ..............................15 pH Elektrode kalibrieren ............................ 15 Oberen Wert (pH 7) kalibrieren ......................... 15 Unteren Wert (pH 4) kalibrieren ........................16 Kalibrierfehler pH ............................... 16 Service-Einstellungen ............................17 Uhrzeit und Datum............................. 17 Sprache wählen ..............................
-
Seite 4: Allgemeines
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 4 (22) Allgemeines Übersichtstafel zum Eintragen der erfolgten Kalibrierungen Bedienfeld Hier werden die Pufferlösungen abgestellt und gelagert Messwasser-Zulauf Messwasser-Rücklauf Durchfluss-Armatur Dosierpumpe pH Entleerungshah Schmutzfilter pH Sensor Sicherheitshinweise Montage- und Bedienungsanleitung Diese Betriebsanleitung beinhaltet wichtige Informationen, die bei Montage, Betrieb und Wartung der Dosieranlage zu beachten sind. -
Seite 5: Montage
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 5 (22) Bei der Installation müssen die an dem Montageort gültigen Vorschriften und Bestimmungen eingehalten werden. Das Schwimmbad ist derart zu konstruieren, dass ein eventueller technischer Defekt, ein Stromausfall oder eine defekte Dosieranlage keinen Folgeschaden hervorrufen kann. Montage Das Gehäuseunterteil wird vertikal und dauerhaft an einer massiven Wand mit ausreichender Tragfähigkeit befestigt. -
Seite 6: Elektrischer Anschluss
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 6 (22) Elektrischer Anschluss Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen. Die Stromversorgung des Gerätes muss über einen allpoligen Hauptschalter mit einer Kontaktöffnungsweite von mindestens 3mm und ≤ 30mA erfolgen. Vor Öffnen des Gehäuses ist das Gerät unbedingt einen Fehlerstrom-Schutzschalter mit I spannungsfrei zu schalten. -
Seite 7: Bedienung
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 7 (22) Bedienung Zurück Zurück zur Abbruch ohne Basis-Anzeige zu speichern Gewählte Einstellung bestätigen, eingestellten Wert speichern Display / Anzeigen Kindersicherung AUS Uhrzeit Messwasser-Durchflussmenge Aktueller pH Wert Sollwert 7,20 D -2% Status der Regelung Aktuelle Funktion der Taste Aktuelle Funktion der Taste... -
Seite 8: Statusmeldungen Der Regler
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 8 (22) Statusmeldungen der Regler In den Feldern „Status der Regelung“ werden weitere Informationen über den jeweiligen Betriebszustand der Regleund angezeigt: Anzeige Bedeutung Die Regelung ist außer Betrieb D ± xx % Anzeige der aktuellen Dosierleistung und der Dosier-Richtung zu hoch Der Messwert hat den festgelegten oberen Alarm-Grenzwert überschritten. -
Seite 9: Dosierschlauch Entlüften
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 9 (22) Schutzfunktion AUS Schutzfunktion EIN (kein Symbol) Zum Ausschalten der Schutzfunktion werden die Tasten gleichzeitig betätigt. Eine Stunde nach der letzten Betätigung einer Taste schaltet sich die Schutzfunktion automatisch wieder ein. Dosierschlauch entlüften Der WATERFRIEND bietet die Möglichkeit, die Dosierpumpen manuell einzuschalten, um die Dosierschläuche zu entlüften. -
Seite 10: Sollwert Ph Einstellen
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 10 (22) Sollwert pH einstellen Im Menü befindet sich eine Einstellmöglichkeit für den gewünschten pH Wert. 7,20 D -2% Vorgehensweise: Taste „Menü“ betätigen Den Cursor (blau hinterlegter Text) durch Betätigung der Tasten zum Schriftzug „Einstellungen pH“ bewegen Taste betätigen... -
Seite 11: Oberen Alarm Ph Einstellen
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 11 (22) Oberen Alarm pH einstellen Im Menü befindet sich eine Einstellmöglichkeit für den gewünschten Alarm Grenzwert. 7,20 D -2% Vorgehensweise: Taste „Menü“ betätigen Den Cursor (blau hinterlegter Text) durch Betätigung der Tasten zum Schriftzug „Einstellungen pH“ bewegen Taste betätigen... -
Seite 12: Bedeutung Des Proportionalbereichs
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 12 (22) Taste „weiter“ betätigen Den Cursor (blau hinterlegter Text) durch Betätigung der Tasten zum Schriftzug „P-Bereich“ bewegen Taste betätigen Durch Betätigung der Pfeiltasten kann der Cursor verschoben und mit Hilfe der Pfeiltasten Proportionalwert eingestellt werden. Der maximal und minimal 1,00 0,10 2,00... -
Seite 13: Maximale Dosierzeit Ph Einstellen
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 13 (22) Regelverhalten bei P=1 Maximale Dosierzeit pH einstellen Dosierzeitbegrenzung eine Sicherheitsfunktion verhindert Störungsfall gefährliche Überdosierungen. Achtung! Je höher die maximale Dosierzeit eingestellt ist, desto mehr Säure kann bei Beschädigungen des Dosierschlauches unkontrolliert freigesetzt werden. Die Dosierzeit muss an die jeweilige Beckengröße angepasst werden. -
Seite 14: Einschaltverzögerung Ph
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 14 (22) Taste betätigen Taste „weiter“ betätigen Den Cursor (blau hinterlegter Text) durch Betätigung der Tasten zum Schriftzug „pH Pumpe [l/h]“ bewegen Taste betätigen Durch Betätigung der Pfeiltasten kann der Cursor verschoben und mit Hilfe der Pfeiltasten Grenzwert eingestellt werden. -
Seite 15: Kalibrierung
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 15 (22) Kalibrierung Diese Einstellungen dürfen nur von einem Fachmann vorgenommen werden. Nach dem Anschluss der Sensoren ist bei Erstinbetriebnahme jeder Eingang zu kalibrieren. Auch wenn eine Glaselektrode durch eine neue ersetzt wird, ist eine Kalibrierung erforderlich. Der WATERFRIEND überprüft dabei die Kalibriervorgänge auf Plausibilität (Steilheit und Nullpunkt). -
Seite 16: Unteren Wert (Ph 4) Kalibrieren
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 16 (22) Unteren Wert (pH 4) kalibrieren Im zweiten Schritt wird der untere Punkt (pH 4 kalibriert). Dazu wird die zuvor mit destilliertem Wasser gereinigte pH Elektrode in die Pufferlösung pH 4 eingetaucht. Im Display pH 4.00 Puffer-Lösung pH x,x Mess-Signal... -
Seite 17: Service-Einstellungen
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 17 (22) Service-Einstellungen Uhrzeit und Datum 7,20 D +10% D -2% Vorgehensweise: Taste „Menü“ betätigen Den Cursor (blau hinterlegter Text) durch Betätigung der Tasten zum Schriftzug „Service“ bewegen Taste betätigen Den Cursor (blau hinterlegter Text) durch Betätigung der Tasten zum Schriftzug „Uhrzeit und Datum“... -
Seite 18: Betriebsstunden Nach Letzter Kalibrierung
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 18 (22) Betriebsstunden nach letzter Kalibrierung 7,20 D +10% D -2% Vorgehensweise: Taste „Menü“ betätigen Den Cursor (blau hinterlegter Text) durch Betätigung der Tasten zum Schriftzug „Service“ bewegen Taste betätigen Taste „weiter“ betätigen Den Cursor (blau hinterlegter Text) durch Betätigung der Tasten zum Schriftzug „Betriebsstunden“... -
Seite 19: Akustische Störmeldung
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 19 (22) SIND SIE SICHER? Wenn alle Einstellungen Werkseinstellung zurücksetzen wollen, Taste „JA“ betätigen. Akustische Störmeldung Der WATERFRIEND bietet die Möglichkeit, den akustischen Alarm auszuschalten. 7,20 D -2% Vorgehensweise: Taste „Menü“ betätigen Den Cursor (blau hinterlegter Text) durch Betätigung der Tasten zum Schriftzug „Service“... -
Seite 20: Alarm / Störmeldung
Montage- und Bedienungsanleitung WATERFRIEND-pH-Perfekt Seite 20 (22) Den Cursor (blau hinterlegter Text) durch Betätigung der Tasten zum Schriftzug „Konfiguration MRD- 2“ bewegen Taste betätigen PUMPE 1 FÜR ACHTUNG! BITTE ZUORDNUNG DER CHEMIKALIEN ÜBERPRÜFEN Taste betätigen Den Cursor (blau hinterlegter Text) durch Betätigung der Tasten zur gewünschten Betriebsart bewegen Taste... -
Seite 21: Ph Glaselektrode
• Glaselektroden (Einstabmessketten) • Dosierpumpenschläuche • Pufferlösungen. Wir wünschen Ihnen viel Freude und Entspannung in Ihrem Schwimmbad! Hansjürgen Meier Elektrotechnik und Elektronik GmbH & Co KG Eichendorffstrasse 6 D-32339 Espelkamp E-Mail: info@osf.de Internet: www.osf.de Änderungen vorbehalten! März 2017... -
Seite 22: Versand Der Dosieranlage
Telefon: ............E-Mail: ........Fax:.............. Name: ......... Vorname: ............ Datum: ........Unterschrift: ......... Stempel: osf Hansjürgen Meier ∙ Elektrotechnik und Elektronik GmbH & Co KG Postanschrift: Hausanschrift Postfach 1405 Eichendorffstraße 6 Telefon: +49(0) 5772/9704-0 E-Mail: info@osf.de D-32328 Espelkamp D-32339 Espelkamp...
