OSF Pool-Master 400 Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung

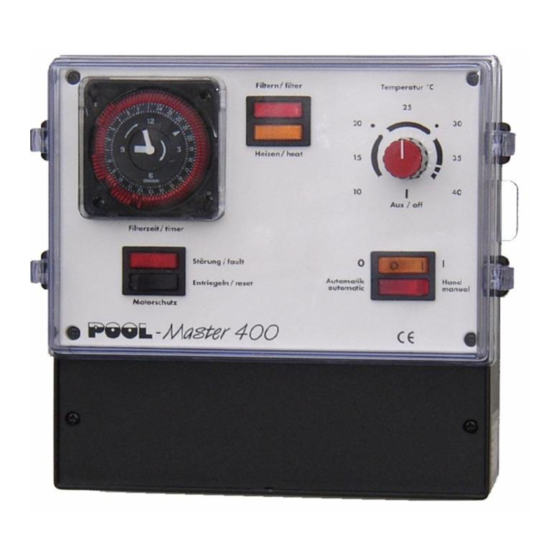

Die -Filtersteuerung Pool-Master 400 ermöglicht das zeitabhängige Ein- und Ausschalten einer 400V-
Drehstrom-Filterpumpe. Die Einstellung der Tageszeit und der einzelnen Schaltzeiten erfolgt entsprechend
der beiliegenden Bedienungsanleitung der Schaltuhr. Mit dem Wahlschalter im Frontdeckel kann:
a) die Funktion der Anlage ein- und ausgeschaltet werden. Achtung, die Steuerung wird dadurch
nicht allpolig vom Netz getrennt!
b) die Anlage auf Dauerbetrieb oder Automatikbetrieb (Schaltuhr) der Filterpumpe geschaltet werden.
Weiterhin wird während der Laufzeit der Filterpumpe die Heizung des Schwimmbeckens durch die
elektronische Temperaturregelung angesteuert. Während der Filterpausen wird die Heizung automatisch
durch die interne Verriegelung abgeschaltet. Mit einem Einstellregler auf der Frontplatte kann die gewünschte
Temperatur des Schwimmbadwassers gewählt oder die Heizung ausgeschaltet werden.
Ein weiterer Klemmenanschluss ermöglicht den Anschluss von Zusatzgeräten, z.B. Dosiertechnik. Die
Klemmen D/D sind potentialfrei und können somit individuell genutzt werden. Während der Filterzeiten wird
der Relaiskontakt zwischen den Klemmen D/D geschlossen, außerhalb der Filterzeiten ist dieser
Relaiskontakt geöffnet. Dieser Kontakt kann mit einer Spannung bis maximal 230V und einer Leistung bis
maximal 400W(cos ϕ =1) belastet werden.
Die Anschlussklemmen für den Wicklungsschutzkontakt (WSK) ermöglichen den Anschluss eines Wicklungs-
schutzkontaktschalters, welcher in der Motorwicklung der Filterpumpe integriert ist. Wenn dieser Kontakt, z.B.
bedingt durch übermäßige Erwärmung der Motorwicklung öffnet, wird die Filterpumpe und mit ihr automatisch
die Heizung und Dosiertechnik ausgeschaltet. Sobald sich der Wicklungsschutzkontakt nach Abkühlung der
Motorwicklung schließt, schalten sich die Aggregate selbständig wieder ein. Ein manuelles Rücksetzen ist
nicht erforderlich. Die Anschlussklemmen „WSK" sind mit 230V belegt.
Der Betrieb von Filterpumpe und Heizung wird durch Kontroll-Leuchten im Frontdeckel angezeigt - eine
Kontrolle ist also jederzeit möglich.
Die Filterpumpe wird durch einen elektronischen Motorschutz (Strombereich stufenlos einstellbar bis 8A) vor
Überlastung geschützt.
Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen. Die
Umgebungstemperatur im Betrieb darf zwischen 0° C u nd + 40° C liegen und sollte möglichst konstant sei n.
Die rel. Feuchte am Einbauort darf 95% nicht überschreiten, es darf keine Kondensation auftreten. Direkte
Wärme- oder Sonneneinstrahlung auf das Gerät sind zu vermeiden. Die Stromversorgung des Gerätes muss
über einen allpoligen Hauptschalter mit einer Kontaktöffnungsweite von mindestens 3mm erfolgen. Vor
Öffnen des Gehäuses ist das Gerät unbedingt spannungsfrei zu schalten.
Technische Daten:
Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Pumpe:
Schaltleistung:
Heizung:
Zusatzausgang:
Schutzart:
- Master 400
Art.Nr.3002800130
Funktion:
220mm x 219mm x 100mm
Montage:
400V/50Hz
ca. 5VA
max. 3,0 kW (AC3)
max. 0,4 kW (AC1)
max. 0,4 kW (AC1)
IP 40
