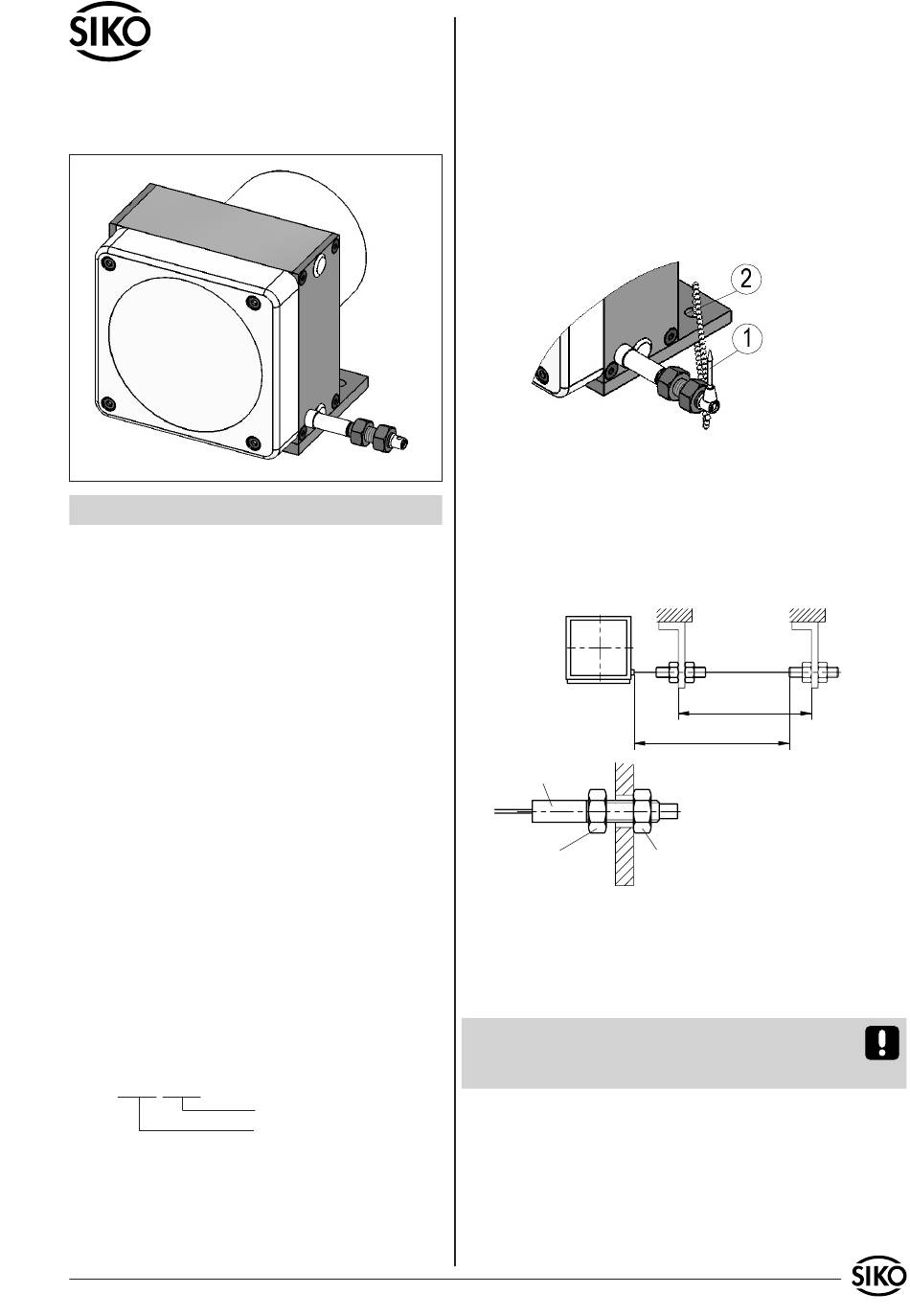

Benutzerinformation
SG42

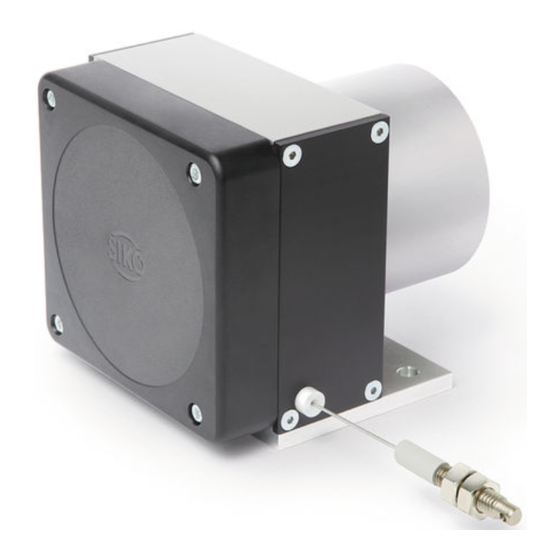

Seilzuggeber mit Doppel-Potentiometer
DEUTSCH
1. Gewährleistungshinweise
Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B.
SG42-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüs-
SG42
Datum 31.01.2011
Varianten-Nr.
Geräte-Typ
se, wie z.B. Spritzwasser, Staub, Schläge, Tempe-
ratur geschützt werden.
Der Seilzuggeber ist ein hochwertiges Messsystem
für den Anbau auf eine ebene Montagefläche (Abb.
1).
Entfernen Sie den als Transportsicherung ange-
brachten Kabelbinder (1).
Zwei Durchgangslöcher dienen zur Befestigung
auf der Montagefläche (2).
Abb. 1: Montage
Nach der Befestigung des Seilzuggebers ist die
maximale Auszugslänge zu prüfen (siehe Abb.
2). Das Seilabschluss-Stück (Seilaufnahme,
Konter- und Einstellmutter) bzw. das Seil muss
dazu bis an die vorgesehene Befestigungsstelle
ausgezogen werden. Das Seil darf dabei nicht
verdreht werden.
Seilaufnahme
Kontermutter
Seil beim Befestigen
nicht verdrehen!
Abb. 2: Prüfung Auszugslänge
Wenn die Auszugslänge den Anforderungen ent-
spricht kann die Seilaufnahme montiert werden
indem die Kontermuttern festgezogen werden.
Achtung! Das Seil darf nicht über die angegebene
max. Auszugslänge ausgezogen werden. Die Seil-
aufnahme darf nicht verdreht werden.
Handhabung des Seils
Das Seil muss lotrecht zum Seilausgang geführt
werden (siehe Abb. 2).
Das Seil darf nicht lose zurückschnellen, es muss
in jeder Situation und Bewegung, durch die Feder-
kraft der Seiltrommel, gespannt sein.
Art.Nr. 85644
Messbereich
max. Auszugslänge
Einstellmutter
Änd. Stand 40/11
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siko SG42

  • Seite 1 Spezifikationen und die max. Auszugslänge Angaben auf dem Typenschild als Bedingung. Seilaufnahme • Garantieansprüche gelten nur für Produkte der Firma SIKO GmbH. Bei dem Einsatz in Verbindung mit Fremdprodukten besteht für das Gesamtsystem kein Garantieanspruch. Kontermutter Einstellmutter Seil beim Befestigen •...
  • Seite 2: Elektrischer Anschluss

    Schraubverbindung (1). Mittels eingepresster einwirken können! Durch geeignete Kabelfüh- Spannhülse (2) werden beide Teile formschlüssig miteinander verbunden. rung und Verdrahtung können Störeinflüsse (z.B. von Schaltnetzteilen, Motoren, getakteten Reg- lern oder Schützen) vermindert werden. SG42 Datum 31.01.2011 Art.Nr. 85644 Änd. Stand 40/11...
  • Seite 3: Anschlussbelegung

    4.1 Anschlussbelegung • einwandfreie Montage des Geräts Potentiometer 8-pol. Stiftkontakt. 7. Zubehör Anschluss-Stecker Bei SIKO als Zubehör unter Art.Nr. 83525 erhält- Ansichtseite = Steckseite lich. Litzenquerschnitt der Leitungen max. 0,5 mm². Kabeldurchlass: 6-8 mm. Bei der Steckermontage bitte schrittweise vor ge-...
  • Seite 4 (4mm) und verzinnen. Schirm (auf 6mm) kürzen und umlegen. Litzen in Einsatz (7) schrauben (entsprechend Anschlussplan). Teile 2 ... 6 montieren. Schirm um Schirmring (4) legen. Druckschraube (1) mit Kupplungshülse (5) verschrauben. SG42 Datum 31.01.2011 Art.Nr. 85644 Änd. Stand 40/11...
  • Seite 5 • Warranty can only be claimed for components Lock nut Setting nut supplied by SIKO GmbH. If the system is used Do not distort wire when fixing! together with other products, there is no warranty for the complete system.
  • Seite 6: Electrical Connection

    The running of wiring parallel to the mains supply should be avoided. Fig. 7: Mounting of the wire extension • Contactor coils must be linked with spark sup- pression. SG42 Datum 31.01.2011 Art.Nr. 85644 Änd. Stand 40/11...
  • Seite 7: Pin Assignment

    7. Accessory connector Power supply ≤ 30 VDC Available from SIKO as accessory art.no. 83525. Load capacity < 1 W Wire cross section is to be at least max. 0,5 mm². Cable channel: 6-8 mm.
  • Seite 8 SIKO GmbH Werk / Factory: Weihermattenweg 2 79256 Buchenbach-Unteribental Postanschrift / Postal address: Postfach 1106 79195 Kirchzarten Telefon/Phone +49 7661 394-0 Telefax/Fax +49 7661 394-388 E-Mail info@siko.de Internet www.siko.de Service support@siko.de SG42 Datum 31.01.2011 Art.Nr. 85644 Änd. Stand 40/11...
