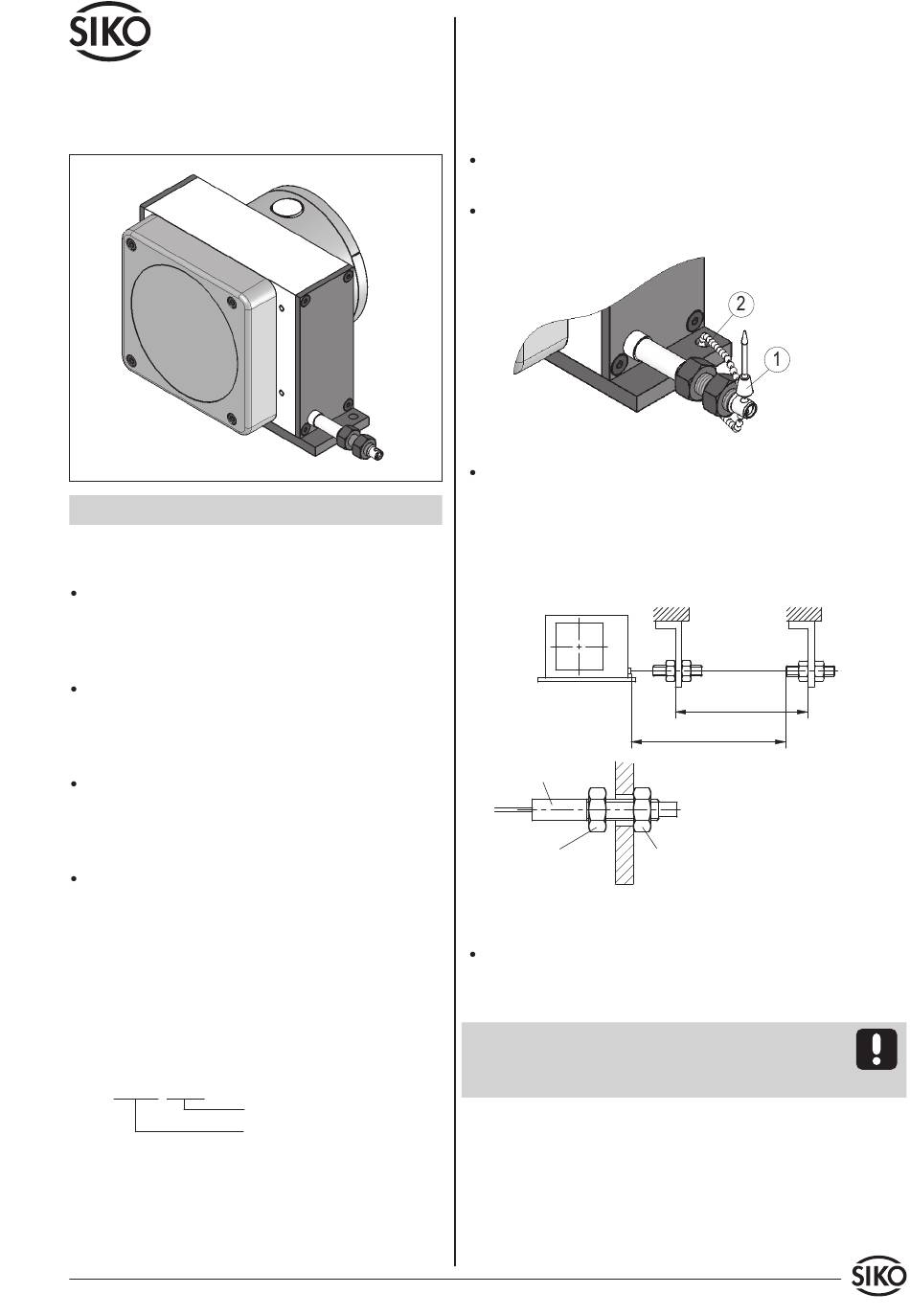

Benutzerinformation
SG60, SG120
Seilzuggeber inkremental, absolut
DEUTSCH
1. Gewährleistungshinweise
Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z. B. SG120-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
gegebenenfalls zusätzlich gegen schädliche Um-
SG60, SG120
Datum 26.11.2015
Varianten-Nr.
Geräte-Typ
welteinflüsse, wie z. B. Spritzwasser, Staub, Schlä-
ge, Temperatur geschützt werden.
Der Seilzuggeber ist ein hochwertiges Messsystem
für den Anbau auf eine ebene Montagefläche (siehe
Abb. 1).
Entfernen Sie den als Transportsicherung ange-
brachten Kabelbinder (1).
Zwei Durchgangslöcher dienen zur Befestigung auf
der Montagefläche (2).
Abb. 1: Montage
Nach der Befestigung des Seilzuggebers ist die
maximale Auszugslänge zu prüfen (siehe Abb. 2).
Das Seilabschluss-Stück beziehungsweise das Seil
muss dazu bis an die vorgesehene Befestigungs-
stelle ausgezogen werden. Das Seil darf dabei nicht
verdreht werden.
Seilaufnahme
Kontermutter
Seil beim Befestigen
nicht verdrehen!
Abb. 2: Prüfung Auszugslänge
Wenn die Auszugslänge den Anforderungen ent-
spricht kann die Seilaufnahme montiert werden
in dem die Kontermuttern festgezogen werden.
Achtung! Das Seil darf nicht über die angegebene
max. Auszugslänge ausgezogen werden. Die Seil-
aufnahme darf nicht verdreht werden.
Handhabung des Seils
Das Seil muss lotrecht zum Seilausgang geführt
werden (siehe Abb. 2).
Das Seil darf nicht lose zurückschnellen, es muss in
jeder Situation und Bewegung, durch die Federkraft
der Seiltrommel, gespannt sein.
Art. Nr. 84105
Messbereich
max. Auszugslänge
Einstellmutter
Änd. Stand 274/15
1
