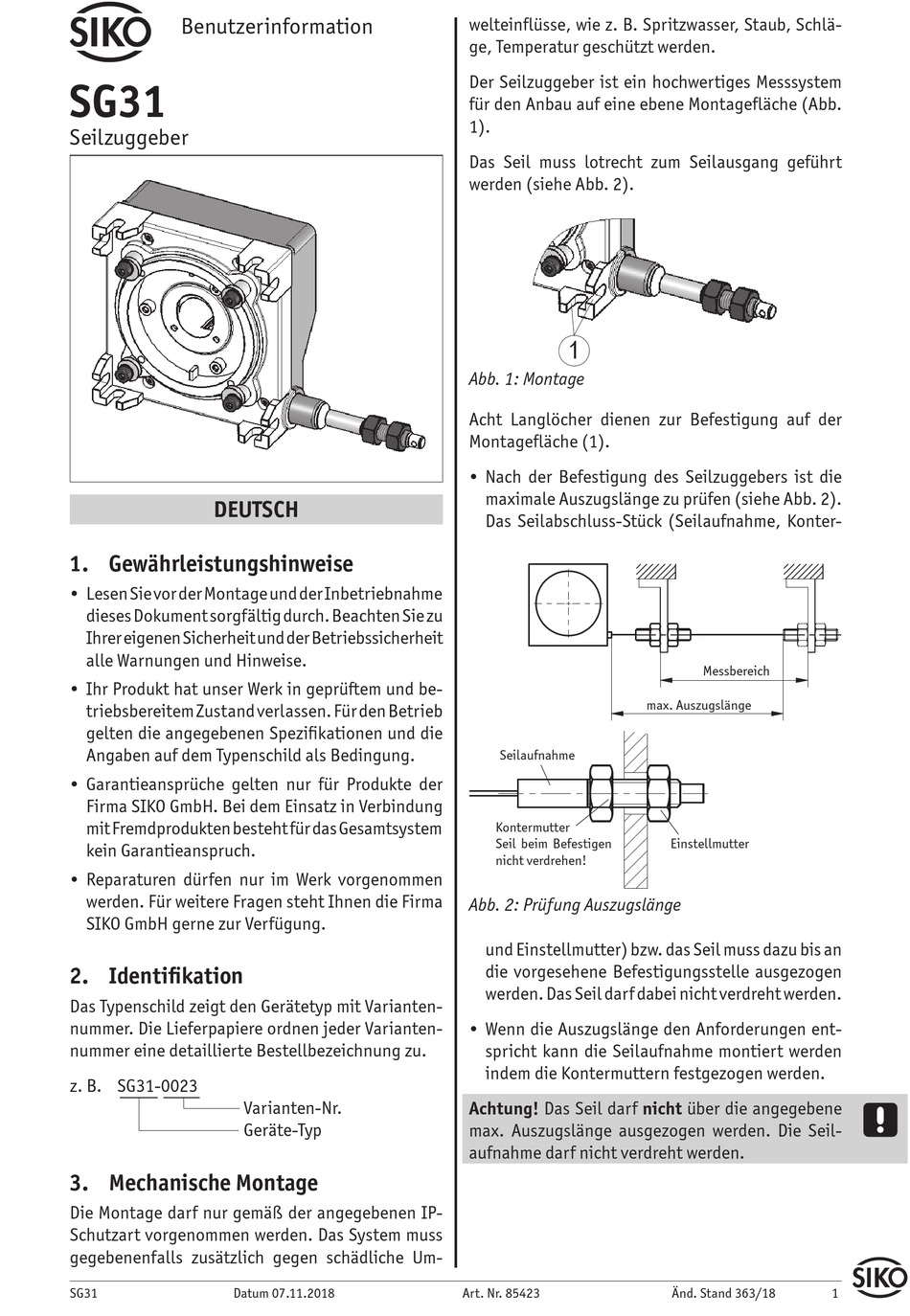

Benutzerinformation
SG31
Seilzuggeber
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegebenen Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z. B. SG31-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
gegebenenfalls zusätzlich gegen schädliche Um-
SG31 Datum 07.11.2018
Varianten-Nr.
Geräte-Typ
welteinflüsse, wie z. B. Spritzwasser, Staub, Schlä-
ge, Temperatur geschützt werden.
Der Seilzuggeber ist ein hochwertiges Messsystem
für den Anbau auf eine ebene Montagefläche (Abb.
1).
Das Seil muss lotrecht zum Seilausgang geführt
werden (siehe Abb. 2).

Abb. 1: Montage
Acht Langlöcher dienen zur Befestigung auf der
Montagefläche (1).
• Nach der Befestigung des Seilzuggebers ist die
maximale Auszugslänge zu prüfen (siehe Abb. 2).
Das Seilabschluss-Stück (Seilaufnahme, Konter-
Seilaufnahme
Kontermutter
Seil beim Befestigen
nicht verdrehen!
Abb. 2: Prüfung Auszugslänge
und Einstellmutter) bzw. das Seil muss dazu bis an
die vorgesehene Befestigungsstelle ausgezogen
werden. Das Seil darf dabei nicht verdreht werden.
• Wenn die Auszugslänge den Anforderungen ent-
spricht kann die Seilaufnahme montiert werden
indem die Kontermuttern festgezogen werden.
Achtung! Das Seil darf nicht über die angegebene
max. Auszugslänge ausgezogen werden. Die Seil-
aufnahme darf nicht verdreht werden.
Art. Nr. 85423
Messbereich
max. Auszugslänge
Einstellmutter
Änd. Stand 363/18 1
