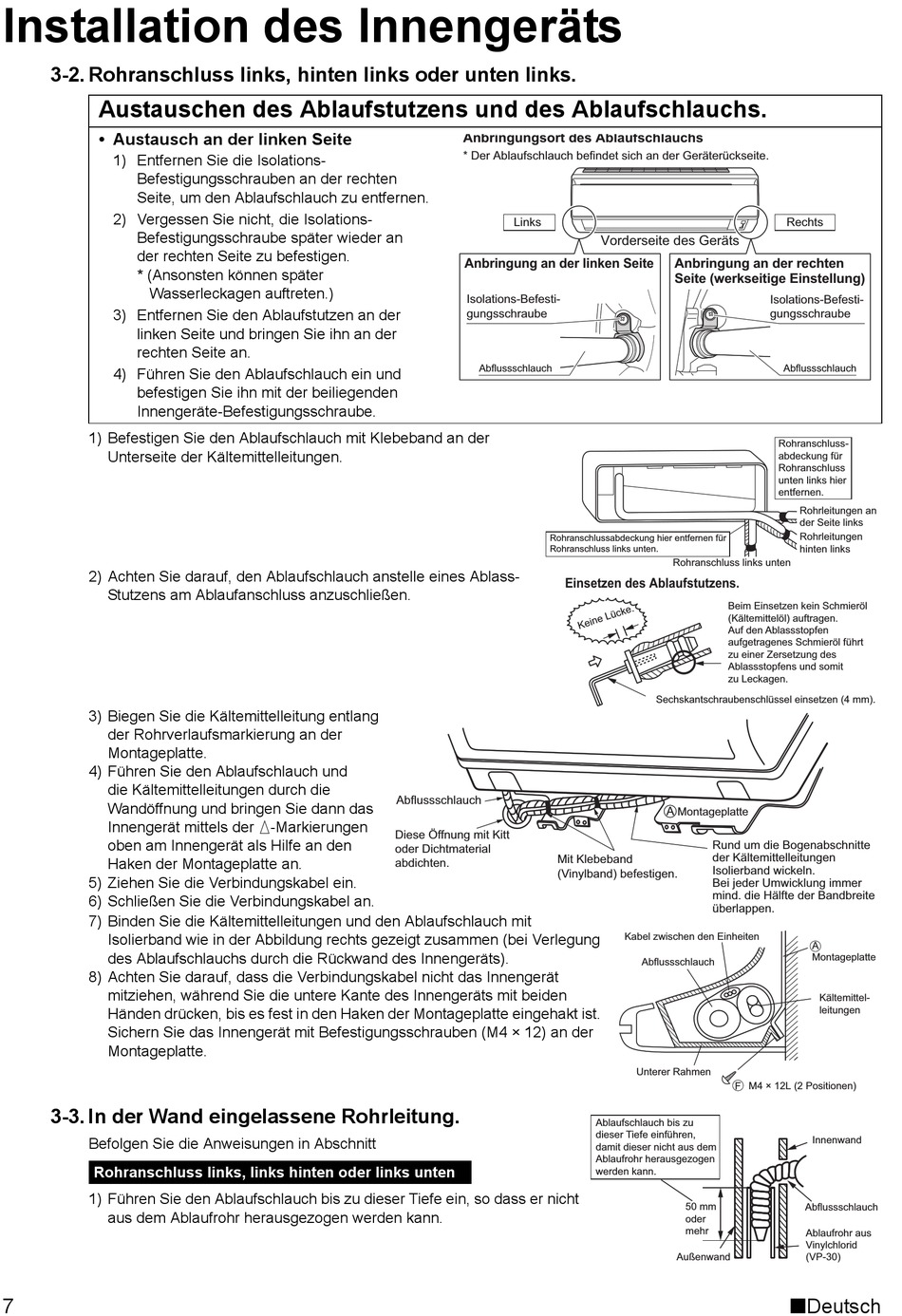

Installation des Innengeräts
3-2. Rohranschluss links, hinten links oder unten links.
Austauschen des Ablaufstutzens und des Ablaufschlauchs.

• Austausch an der linken Seite

1) Entfernen Sie die Isolations-
Befestigungsschrauben an der rechten
Seite, um den Ablaufschlauch zu entfernen.
2) Vergessen Sie nicht, die Isolations-
Befestigungsschraube später wieder an
der rechten Seite zu befestigen.
* (Ansonsten können später
Wasserleckagen auftreten.)
3) Entfernen Sie den Ablaufstutzen an der
linken Seite und bringen Sie ihn an der
rechten Seite an.
4) Führen Sie den Ablaufschlauch ein und
befestigen Sie ihn mit der beiliegenden
Innengeräte-Befestigungsschraube.
1) Befestigen Sie den Ablaufschlauch mit Klebeband an der
Unterseite der Kältemittelleitungen.
2) Achten Sie darauf, den Ablaufschlauch anstelle eines Ablass-
Stutzens am Ablaufanschluss anzuschließen.
3) Biegen Sie die Kältemittelleitung entlang
der Rohrverlaufsmarkierung an der
Montageplatte.
4) Führen Sie den Ablaufschlauch und
die Kältemittelleitungen durch die
Wandöffnung und bringen Sie dann das
Innengerät mittels der
oben am Innengerät als Hilfe an den
Haken der Montageplatte an.
5) Ziehen Sie die Verbindungskabel ein.
6) Schließen Sie die Verbindungskabel an.
7) Binden Sie die Kältemittelleitungen und den Ablaufschlauch mit
Isolierband wie in der Abbildung rechts gezeigt zusammen (bei Verlegung
des Ablaufschlauchs durch die Rückwand des Innengeräts).
8) Achten Sie darauf, dass die Verbindungskabel nicht das Innengerät
mitziehen, während Sie die untere Kante des Innengeräts mit beiden
Händen drücken, bis es fest in den Haken der Montageplatte eingehakt ist.
Sichern Sie das Innengerät mit Befestigungsschrauben (M4 × 12) an der
Montageplatte.
3-3. In der Wand eingelassene Rohrleitung.
Befolgen Sie die Anweisungen in Abschnitt
Rohranschluss links, links hinten oder links unten
1) Führen Sie den Ablaufschlauch bis zu dieser Tiefe ein, so dass er nicht
aus dem Ablaufrohr herausgezogen werden kann.
7
Abflussschlauch
-Markierungen
Diese Öffnung mit Kitt
oder Dichtmaterial
abdichten.
Anbringungsort des Ablaufschlauchs
* Der Ablaufschlauch befindet sich an der Geräterückseite.
Links
Vorderseite des Geräts
Anbringung an der linken Seite
Isolations-Befesti-
gungsschraube
Abflussschlauch
Rohranschlussabdeckung hier entfernen für
Rohranschluss links unten.
Einsetzen des Ablaufstutzens.
Mit Klebeband
(Vinylband) befestigen.
Kabel zwischen den Einheiten
Ablaufschlauch bis zu
dieser Tiefe einführen,
damit dieser nicht aus dem
Ablaufrohr herausgezogen
werden kann.
Rechts
Anbringung an der rechten
Seite (werkseitige Einstellung)
Isolations-Befesti-
gungsschraube
Abflussschlauch
Rohranschluss-
abdeckung für
Rohranschluss
unten links hier
entfernen.
Rohrleitungen an
der Seite links
Rohrleitungen
hinten links
Rohranschluss links unten
Beim Einsetzen kein Schmieröl
(Kältemittelöl) auftragen.
Auf den Ablassstopfen
aufgetragenes Schmieröl führt
zu einer Zersetzung des
Ablassstopfens und somit
zu Leckagen.
Sechskantschraubenschlüssel einsetzen (4 mm).
Montageplatte
Rund um die Bogenabschnitte
der Kältemittelleitungen
Isolierband wickeln.
Bei jeder Umwicklung immer
mind. die Hälfte der Bandbreite
überlappen.
Abflussschlauch
Unterer Rahmen
M4 × 12L (2 Positionen)
50 mm Abflussschlauch
oder
mehr
Ablaufrohr aus
Vinylchlorid
Außenwand (VP-30)
Deutsch
Montageplatte
Kältemittel-
leitungen
Innenwand
