Hilti TE 3000-AVR Bedienungsanleitung

Meisselhammer
Vorschau ausblenden Andere Handbücher für TE 3000-AVR:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
ORIGINAL BEDIENUNGSANLEITUNG

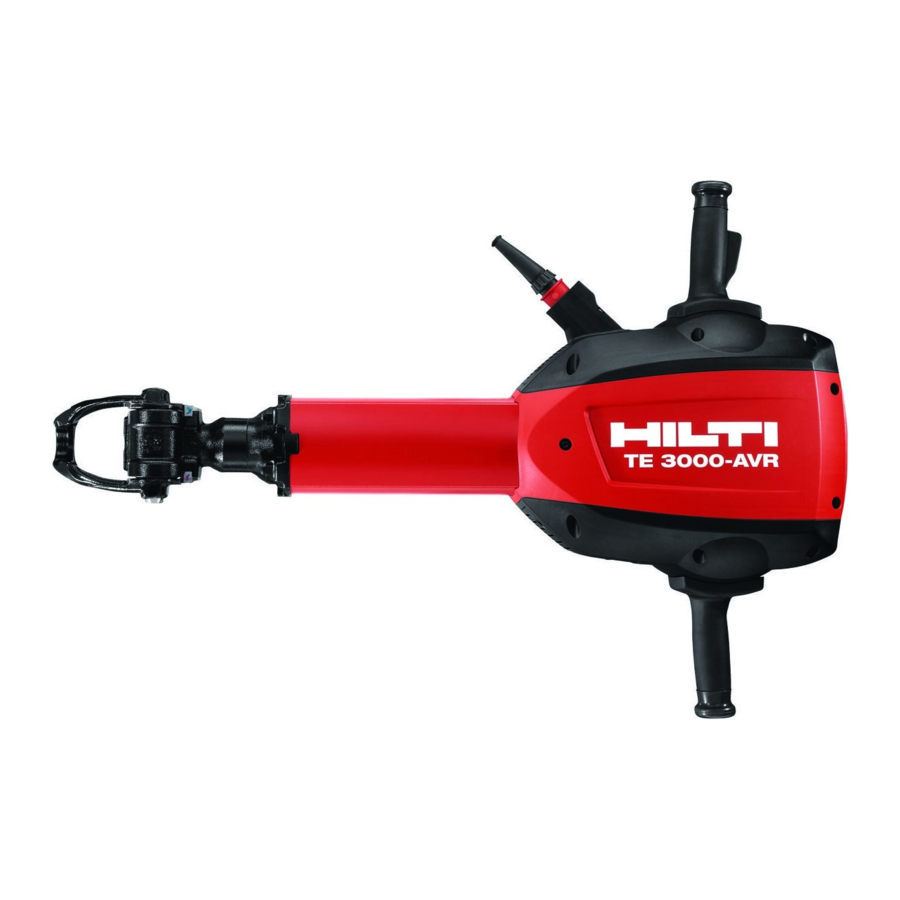

TE 3000-AVR Meisselhammer
Lesen Sie die Bedienungsanleitung vor
Inbetriebnahme unbedingt durch.
Bewahren Sie diese Bedienungsanleitung
immer beim Gerät auf.
Geben Sie das Gerät nur mit Bedienungs-
anleitung an andere Personen weiter.

Inhaltsverzeichnis

1. Allgemeine Hinweise
1. Allgemeine Hinweise
1.1 Signalworte und Ihre Bedeutung
GEFAHR
Für eine unmittelbar drohende Gefahr, die zu schwe-
ren Körperverletzungen oder zum Tod führt.
WARNUNG
Für eine möglicherweise gefährliche Situation, die zu
schweren Körperverletzungen oder zum Tod führen
kann.
VORSICHT
Für eine möglicherweise gefährliche Situation, die
zu leichten Körperverletzungen oder zu Sachschaden
führen könnte.
1 Die Zahlen verweisen jeweils auf Abbildungen. Die
Abbildungen zum Text finden Sie auf den ausklappba-
ren Umschlagseiten. Halten Sie diese beim Studium
der Anleitung geöffnet.
Im Text dieser Bedienungsanleitung bezeichnet »das
Gerät« immer den Meisselhammer TE 3000-AVR.
Gerätebauteile,
Bedienungs- und Anzeigeele-
mente 1
Griff
@
Ein-/Ausschalter
;
Seite
Serviceanzeige
=
1
Diebstahlschutzanzeige (optional)
%
3
Netzkabel
&
4
Werkzeugaufnahme
(
5
Werkzeugverriegelung/ Verschlussbügel
6
)
Lüftungsschlitze
9
+
Führungsrohr
10
§
Transportwagenbauteile 2
12
12
Griff
@
13
Arretierbügel
;
14
Halter für Verbrauchsmaterial (Meissel)
=
14
Maschinenaufnahmedorn
%
Räder
&
Radsicherung (Scheibe, Splint)
(
HINWEIS
Für Anwendungshinweise und andere nützliche Infor-
mationen.
1.2 Erläuterung der Piktogramme und weitere
Hinweise
Verbotszeichen
Am Kran
transportieren
verboten
de
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hilti TE 3000-AVR

Inhaltszusammenfassung für Hilti TE 3000-AVR

  • Seite 1: Inhaltsverzeichnis

    ORIGINAL BEDIENUNGSANLEITUNG TE 3000‑AVR Meisselhammer 1 Die Zahlen verweisen jeweils auf Abbildungen. Die Lesen Sie die Bedienungsanleitung vor Abbildungen zum Text finden Sie auf den ausklappba- Inbetriebnahme unbedingt durch. ren Umschlagseiten. Halten Sie diese beim Studium der Anleitung geöffnet. Bewahren Sie diese Bedienungsanleitung Im Text dieser Bedienungsanleitung bezeichnet »das immer beim Gerät auf.
  • Seite 2 Warnzeichen Ort der Identifizierungsdetails auf dem Gerät Die Typenbezeichnung und die Serienkennzeichnung sind auf dem Typenschild Ihres Geräts angebracht. Übertragen Sie diese Angaben in Ihre Bedienungsan- leitung und beziehen Sie sich bei Anfragen an unsere Warnung vor Warnung vor Warnung vor Vertretung oder Servicestelle immer auf diese Anga- allgemeiner gefährlicher...

  • Seite 3: Beschreibung

    Benutzen Sie das Gerät nicht, wo Brand‑ oder Explosionsgefahr besteht. Der Betrieb darf nur mit der auf dem Typenschild angegebenen Netzspannung und ‑frequenz erfolgen. Benutzen Sie, um Verletzungsgefahren zu vermeiden, nur Original Hilti Zubehör und Werkzeuge. Befolgen Sie die Angaben zu Betrieb, Pflege und Instandhaltung in der Bedienungsanleitung.

  • Seite 4: Zum Lieferumfang Der Standardausrüstung Gehören

    Diebstahlschutz TPS (Theft Protection System) mit Company Card, Company Remote und Freischalt- schlüssel TPS‑K (optional) Verwenden Sie die unten aufgeführten Werkzeuge von Hilti. Mit ihnen erreichen Sie eine höhere Abbauleistung und eine längere Lebensdauer, da Gerät und Werkzeug als System optimiert sind. Bezeichnung Breite mm Länge mm...

  • Seite 5: Technische Daten

    Bezeichnung Breite mm Länge mm Breite in Zoll Länge in Zoll Spitzmeissel TE‑H28P SM 50 Flachmeissel TE‑H28P 1¹⁄₂ FM 40 TE‑H28P 1¹⁄₂ FM 50 Spatmeissel TE‑H28P 3¹⁄₈ SPM 8/40 TE‑H28P 3¹⁄₈ SPM 8/50 Asphaltmeissel TE‑H28P SPMA 45 Spitzspatmeissel TE‑H28P 4¹⁄₂ SPI 50 Werkzeugschaft TE‑H28 SS 40...

  • Seite 6: Sicherheitshinweise

    werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

  • Seite 7: Sicherheit Von Personen

    beim Tragen des Elektrowerkzeuges den Finger Unveränderte Stecker und passende Steckdosen am Schalter haben oder das Gerät eingeschaltet verringern das Risiko eines elektrischen Schlages. an die Stromversorgung anschliessen, kann dies b) Vermeiden Sie Körperkontakt mit geerdeten zu Unfällen führen. Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken.

  • Seite 8: Zusätzliche Sicherheitshinweise

    Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie einen geeigneten, 5.2.1 Sicherheit von Personen von Hilti empfohlenen Mobilentstauber für Holz a) Tragen Sie Gehörschutz. Die Einwirkung von Lärm und/oder Mineralstaub der auf dieses Elektro- kann Gehörverlust bewirken.

  • Seite 9: Persönliche Schutzausrüstung

    Schlag dar. c) Lassen Sie verschmutzte Geräte bei häufiger Bearbeitung von leitfähigen Materialien in re- gelmässigen Abständen vom Hilti-Service über- prüfen. An der Geräteoberfläche haftender Staub, vor allem von leitfähigen Materialien oder Feuch- Der Benutzer und die sich in der Nähe aufhalten- tigkeit können unter ungünstigen Bedingungen zu...

  • Seite 10: Transport

    6.1 Gerät freischalten (Diebstahlschutz) VORSICHT Stellen Sie den Wagen nicht auf geneigten Flächen HINWEIS Siehe Kapitel "Bedienung Diebstahlschutz TPS". VORSICHT 6.2 Einsatz von Verlängerungskabel und Achten Sie auf sichere Transportwege. Generator oder Transformator Siehe Kapitel 2 Beschreibung VORSICHT Sorgen Sie für einen sicheren Stand des Transport- 6.3 Transport wagens.
  • Seite 11 3. Ziehen Sie das Werkzeug aus der Werkzeugauf- 7.2.1 Diebstahlschutz TPS (optional) nahme. HINWEIS Das Gerät kann optional mit der Funktion "Diebstahl- 7.2 Betrieb schutz" ausgerüstet sein. Ist das Gerät mit dieser Funktion ausgerüstet, kann es nur mit dem dazu ge- hörenden Freischaltschlüssel freigeschaltet und be- trieben werden.

  • Seite 12: Pflege Und Instandhaltung

    Gerät kann ab Beginn des Aufleuchtens noch einige Stunden echte Laufzeit gearbeitet werden, bis die automatische Abschaltung in Kraft tritt. Bringen Sie das Gerät rechtzeitig zum Hilti Service, damit Ihr Gerät immer betriebsbereit ist. Gerät nicht, wenn Teile beschädigt sind, oder Be- 8.4 Instandhaltung...

  • Seite 13: Entsorgung

    10. Entsorgung Hilti-Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemässe Stofftrennung. In vielen Ländern ist Hilti bereits eingerichtet, Ihr Altgerät zur Verwertung zurückzunehmen. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater.

  • Seite 14: Herstellergewährleistung Geräte

    11. Herstellergewährleistung Geräte Hilti gewährleistet, dass das gelieferte Gerät frei von gegenstehen. Insbesondere haftet Hilti nicht für Material- und Fertigungsfehler ist. Diese Gewährleis- unmittelbare oder mittelbare Mangel- oder Man- tung gilt unter der Voraussetzung, dass das Gerät in gelfolgeschäden, Verluste oder Kosten im Zusam- Übereinstimmung mit der Hilti Bedienungsanleitung...
  • Seite 15 Hilti Aktiengesellschaft Jan Doongaji Dietmar Sartor Senior Vice President Head of BA Quality and Process Management Business Unit Drilling and Demolition Business Area Electric Tools & Accessories 10 2009 10 2009...
