5.2.
Falls bei einwandfrei installiertem Fühler-
system
Saunaofen vorzeitig abschaltet, ist dies
durch Justage des Temperaturbereiches zu

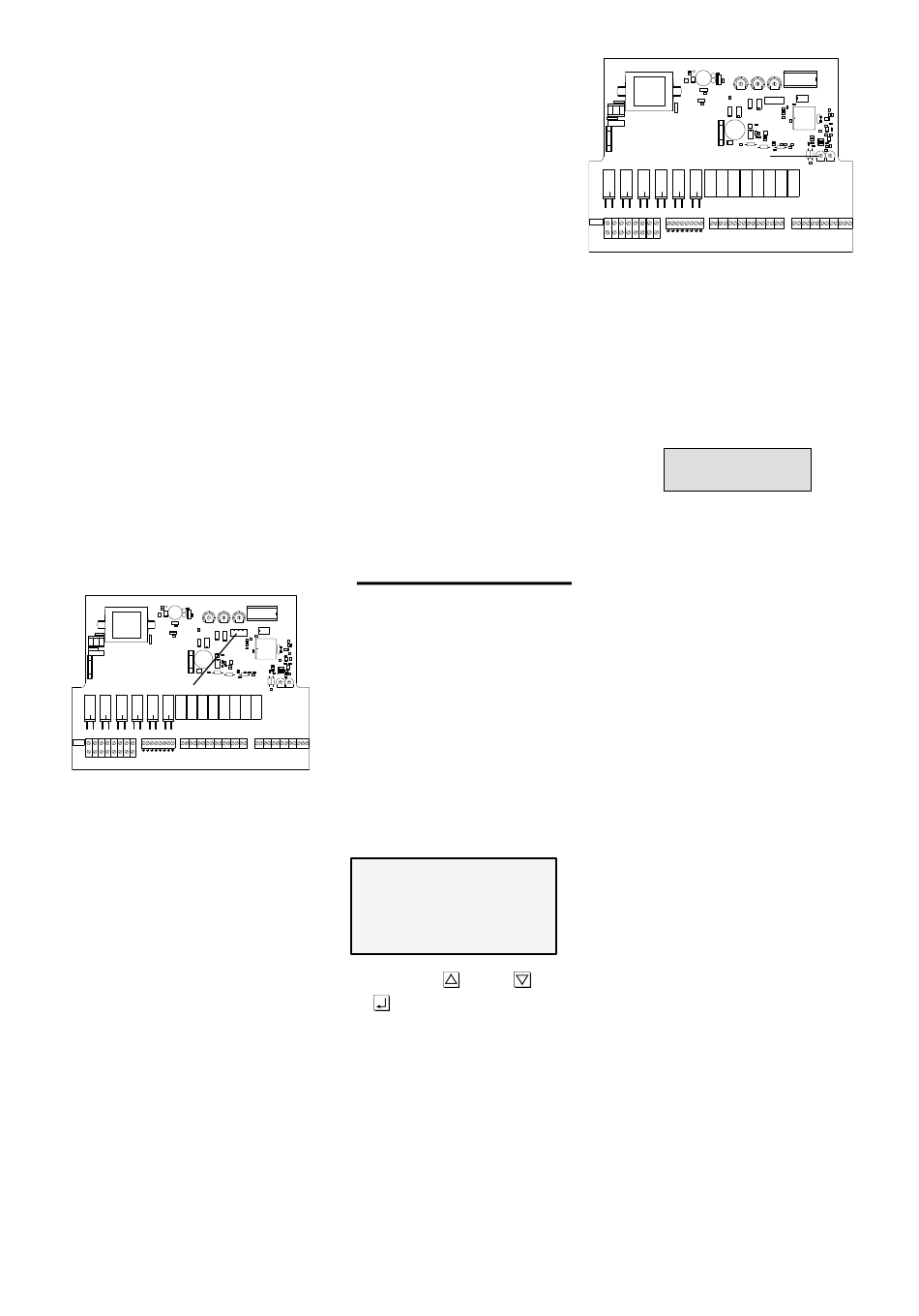

beheben. Dazu befindet sich ein Trimm-
potentiometer auf der Leiterplatte (siehe
Skizze).
6.)
Falls die Dampferzeugung nicht funktioniert:
6.1. Klimabetrieb mit hoher Luftfeuchtigkeit (80%) und geringer Temperatur (30° )
einschalten und an den Anschlußklemmen U4 und U5 mit einem Spannungs-
meßgerät prüfen, ob 230V anliegen. Die Spannung an U5 liegt nur an, wenn
die tatsächliche Luftfeuchtigkeit in der Kabine geringer ist als die eingestellte
Sollfeuchte. Bei Temperaturen oberhalb 70° C ist die Dampferzeugung gesperrt.
6.2. Falls die Spannungen anliegen ist der Dampferzeuger zu überprüfen.
6.3. Bei defektem Feuchtefühler oder bei Unterbrechung
oder Kurzschluß der Fühlerleitung wird die Heizung aus
Sicherheitsgründen automatisch ausgeschaltet. Ein
defekter Feuchtefühler muß ausgetauscht werden.
Service-Terminal
Weitere Zeilen können mit den Tasten
können nach Betätigung der Taste
1.
Gesamt-Betriebsstundenzähler
In dieser Zeile wird die gesamte Betriebsdauer des Steuergerätes angezeigt.
2.
Betriebsstundenzähler Sauna
In dieser Zeile wird die Betriebsdauer der Anlage im Saunabetrieb (oberhalb 70° C)
angezeigt.
Bedienungsanleitung Sauna exclusiv Steam/Color 18kW
die
Temperaturregelung
Service-Terminal:
Zur optimalen Anpassung der Steuerung an die verschie-
densten Saunaanlagen sowie zur Erleichterung von
Inbetriebnahme und Fehlerdiagnose kann an diese Steue-
rung
ein
angeschlossen werden. Der Anschlußstecker dafür befin-
det sich auf der Leiterplatte im Inneren des Gerätes. Vor
Öffnen des Gehäuses und Einstecken des Service-
Terminals ist die Steuerung unbedingt spannungsfrei
zu schalten! Auf der Anzeige des Service-Terminals
erscheinen nach Einschalten des Steuergerätes die ersten
4 Zeilen des Diagnosetextes, z.B.:
Ges.Betr.:
Saunabetr.: 200h
Klimabetr.:
Trocknung:
die Werte in der obersten Zeile verändert werden.
Seite: 9
den
osf-Service-Terminal
9256h
gesamte Betriebsdauer der Steuerung
Betriebsstundenzähler Saunabetrieb
30h
Betriebsstundenzähler Klimabetrieb
4h
Betriebsstundenzähler Trocknung
und
abgerufen werden. Gegebenenfalls
Temperaturabgleich
45.8° C
18:32
Klimafühler def.
(Art.Nr.3010000900)
